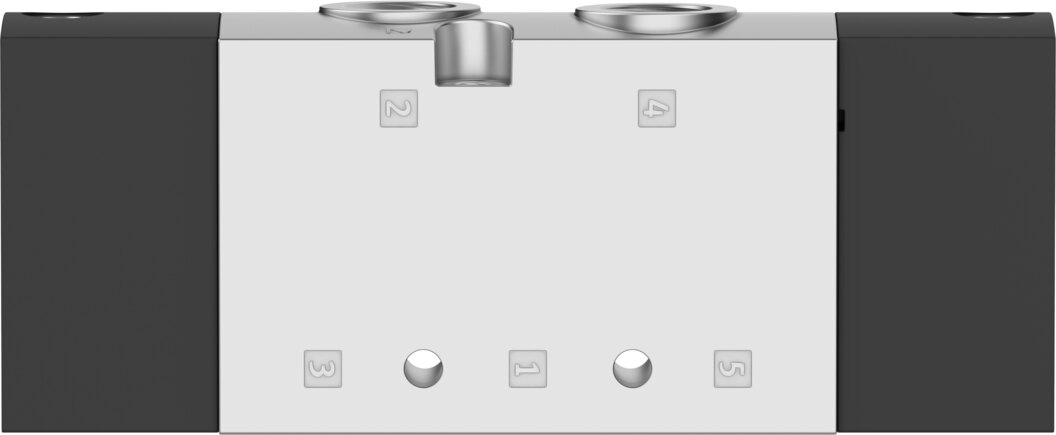

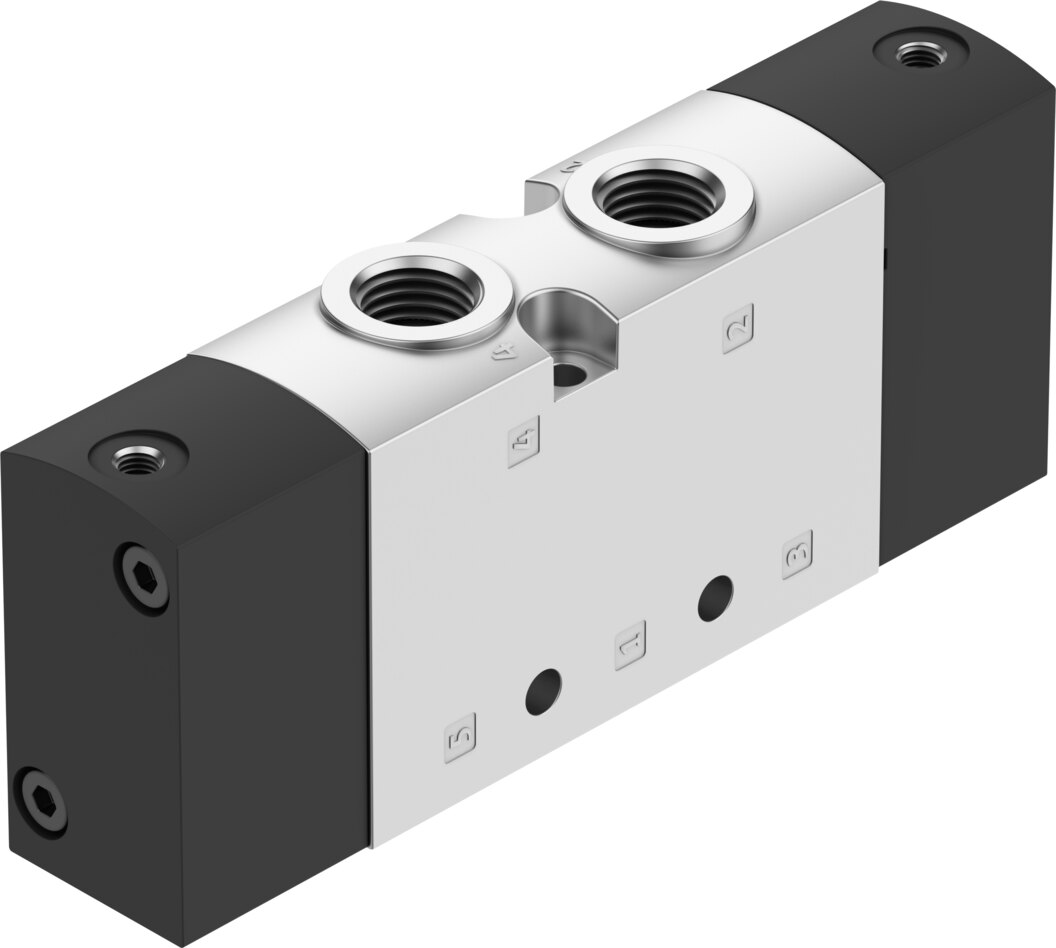

Pneumatikventil 2x3/2 geschlossen monostabil 1/4 NPT ATEX VUWS-LT25-T32C-M-N14 - Festo 8035225

Festo ✓ Originalprodukt Neuware

Pneumatikventil VUWS-LT25-T32C-M-N14 als 2x 3/2-Wegeventil (beide in Ruhestellung geschlossen, monostabil) mit 1000 l/min Normalnenndurchfluss für die Steuerung von Druckluftantrieben. Kennwerte: -0,9 bis 10 bar Betriebsdruck, Anschluss 1/4 NPT und Ventilgröße 26,5 mm. Einsetzbar in den ATEX-Zonen 1, 2, 21, 22.

Netto
61,64 €
zzgl. MwSt.
73,35 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8035225
Hersteller-Nr. VUWS-LT25-T32C-M-N14
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Pneumatikventil VUWS-LT25-T32C-M-N14 arbeitet als 2x 3/2-Wegeventil (beide in Ruhestellung geschlossen, monostabil) und erreicht 1000 l/min Normalnenndurchfluss bei -0,9 bis 10 bar Betriebsdruck. Dazu kommen Anschluss 1/4 NPT, Ventilgröße 26,5 mm und Steuerdruck 2,5 bis 10 bar.

Ihre Vorteile

  • Durchfluss: 1000 l/min Normalnenndurchfluss bei 26,5 mm Ventilgröße
  • Druckbereich: -0,9 bis 10 bar, auch für Vakuum
  • Schaltzeiten: 6 ms ein, 29 ms aus
  • Explosionsschutz: ATEX-Zonen 1, 2, 21, 22
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2

Einsatz

Zwei getrennt schaltbare 3/2-Wege-Funktionen in einem VUWS-LT25-T32C-M-N14 sparen Bauraum und Verschlauchung. In explosionsgefährdeten Bereichen ist das VUWS-LT25-T32C-M-N14 für die ATEX-Zonen 1, 2, 21, 22 ausgelegt, die Hinweise der Bescheinigung sind zu beachten. Geschaltet wird das VUWS-LT25-T32C-M-N14 mit Steuerluft von 2,5 bis 10 bar. Befestigung des VUWS-LT25-T32C-M-N14: auf Anschlussleiste, mit Durchgangsbohrung. Das VUWS-LT25-T32C-M-N14 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUWS-LT25-T32C-M-N14
Festo-Teilenummer8035225

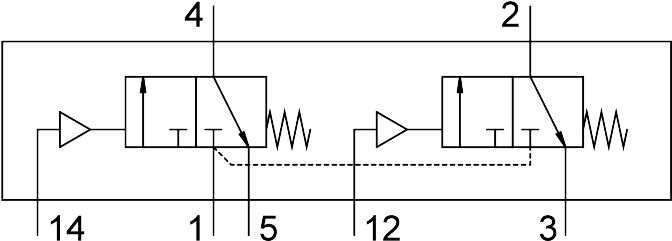

Ventilfunktion2x3/2 geschlossen monostabil
Betätigungsartpneumatisch
Ventilgröße26,5 mm
Normalnenndurchfluss1000 l/min
Pneumatischer Arbeitsanschluss1/4 NPT
Betriebsdruck-0,9 bis 10 bar
Konstruktiver AufbauTeller-Sitz
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
Nennweite6,9 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungkeine
Steuerartdirekt
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungnegative Überdeckung
Steuerdruck2,5 bis 10 bar
Schaltzeit aus29 ms
Schaltzeit ein6 ms
ExplosionsschutzHinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-5 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 60 °C
Produktgewicht289 g
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Anschluss Steuerluft 1210-32 UNF-2B
Anschluss Steuerluft 1410-32 UNF-2B
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 21/4 NPT
Pneumatischer Anschluss 31/4 NPT
Pneumatischer Anschluss 41/4 NPT
Pneumatischer Anschluss 51/4 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR, TPE-U(PU)
Werkstoff Gehäuselackiert
Werkstoff SchraubenStahl, verzinkt
Gewicht (Versand)0,36 kg
Gewicht0,36 kg
HerstellerFesto
Hersteller-Nr.VUWS-LT25-T32C-M-N14
EAN4052568429348
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/4
Nennweite DN [mm]6,9
DichtmaterialHNBR, NBR, TPE-U(PU)
MediumDruckluft
Funktion2x3/2 geschlossen monostabil
Durchfluss [l/min]1000
BauartTeller-Sitz
SerieVUWS
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/4
Temperaturbereich-5-60 °C
Temperatur (max.)60
