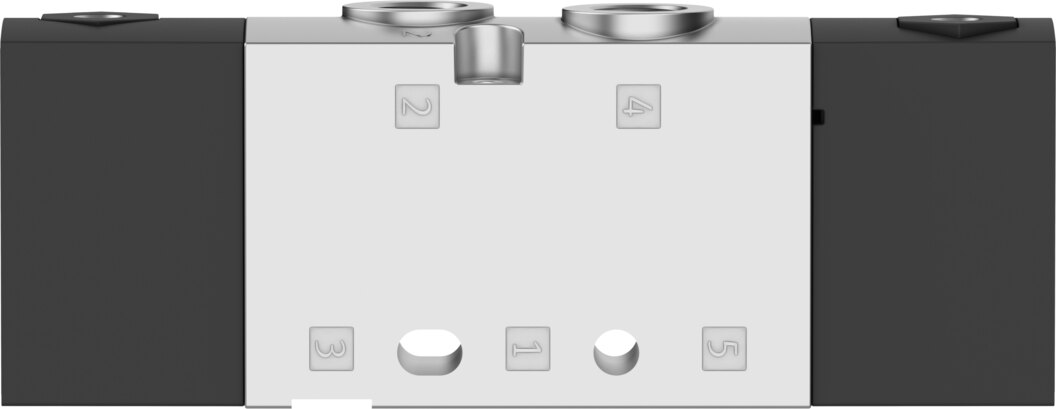

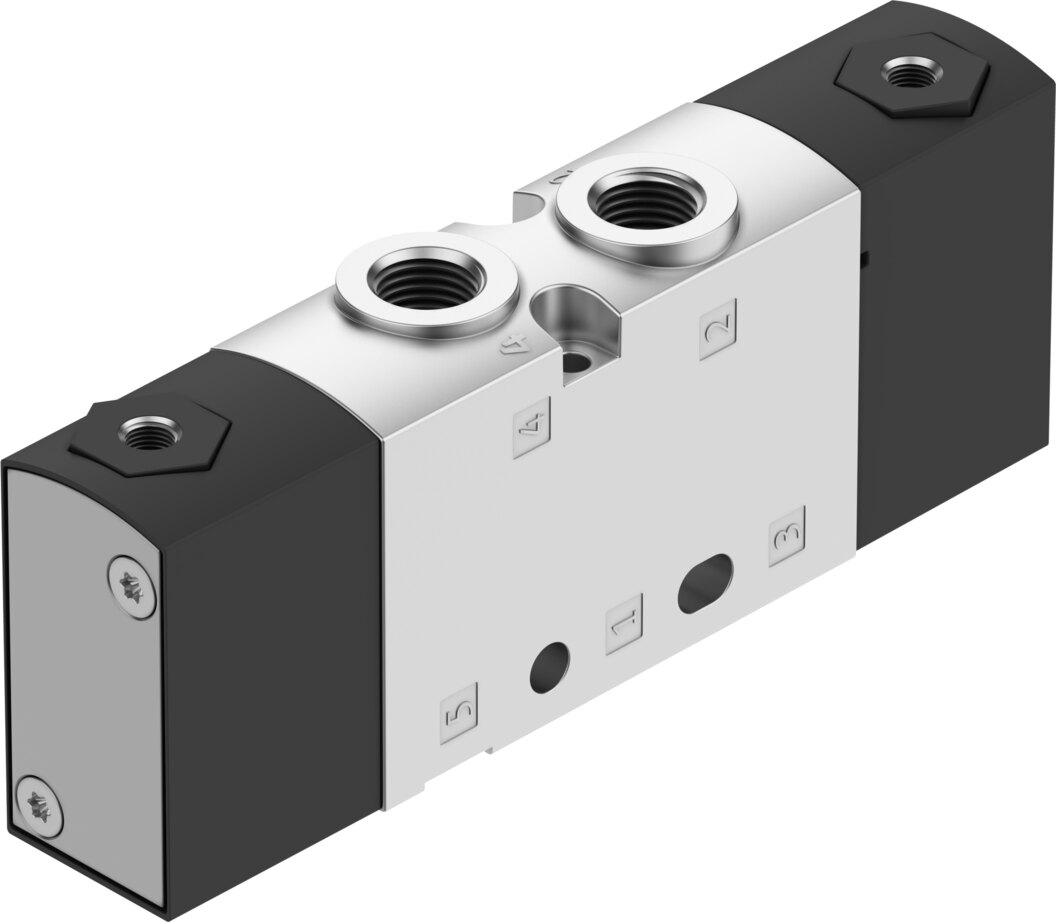

Pneumatikventil VUWS-LT20-T32H-M-N18 - Festo 577538
Netto
zzgl. MwSt.
66,05 € inkl. 19 % MwSt., zzgl. Versand
55,50 €
Artikel
FES-577538
Hersteller-Nr.
VUWS-LT20-T32H-M-N18
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten

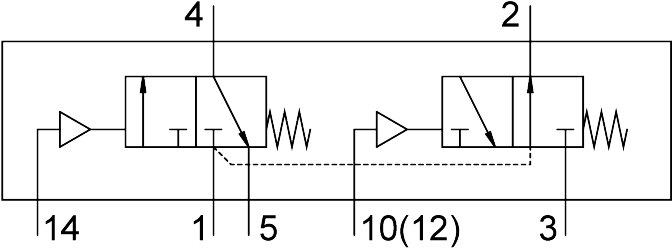

| Ventilfunktion | 2x3/2 offen/geschlossen monostabil |
|---|---|
| Betätigungsart | pneumatisch |
| Ventilgröße | 21 mm |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 600 l/min |
| Pneumatischer Arbeitsanschluss | 1/8 NPT |
| Betriebsdruck | -0,9 ... 10 bar |
| Konstruktiver Aufbau | Teller-Sitz |
| Rückstellart | mechanische Feder |
| Zulassung | c UL us - Recognized (OL) |
| Nennweite | 5,2 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | keine |
| Steuerart | direkt |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | negative Überdeckung |
| Steuerdruck | 1,5 ... 10 bar |
| Schaltzeit aus | 19 ms |
| Schaltzeit ein | 6 ms |
| Explosionsschutz | Hinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| Mediumstemperatur | -10 ... 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -5 ... 60 °C |
| Produktgewicht | 154 g |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Anschluss Atmungsöffnung | nicht gefasst |
| Anschluss Steuerluft 10 | 10-32 UNF-2B |
| Anschluss Steuerluft 14 | 10-32 UNF-2B |
| Pneumatischer Anschluss 1 | 1/8 NPT |
| Pneumatischer Anschluss 2 | 1/8 NPT |
| Pneumatischer Anschluss 3 | 1/8 NPT |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR, TPE-U(PU) |
| Werkstoff Gehäuse | lackiert |
| Werkstoff Schrauben | Stahl, verzinkt |
| Hersteller | Festo |
| Hersteller-Nr. | VUWS-LT20-T32H-M-N18 |
| EAN | 4052568382377 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
