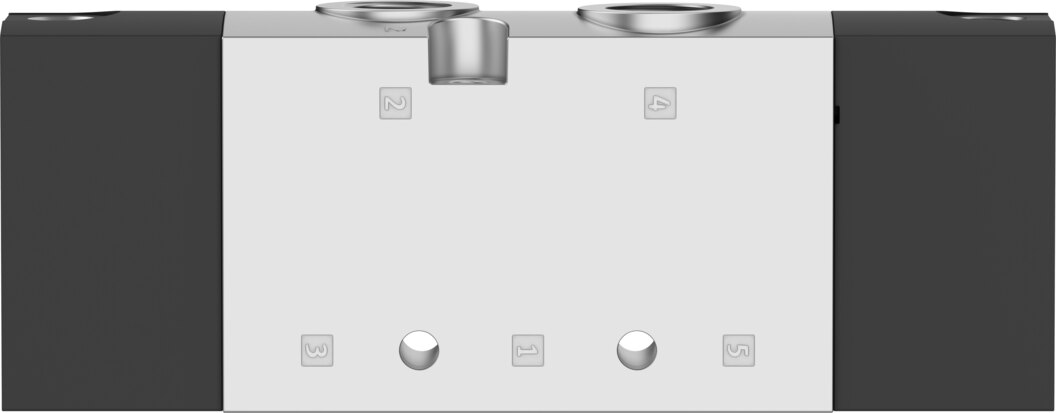

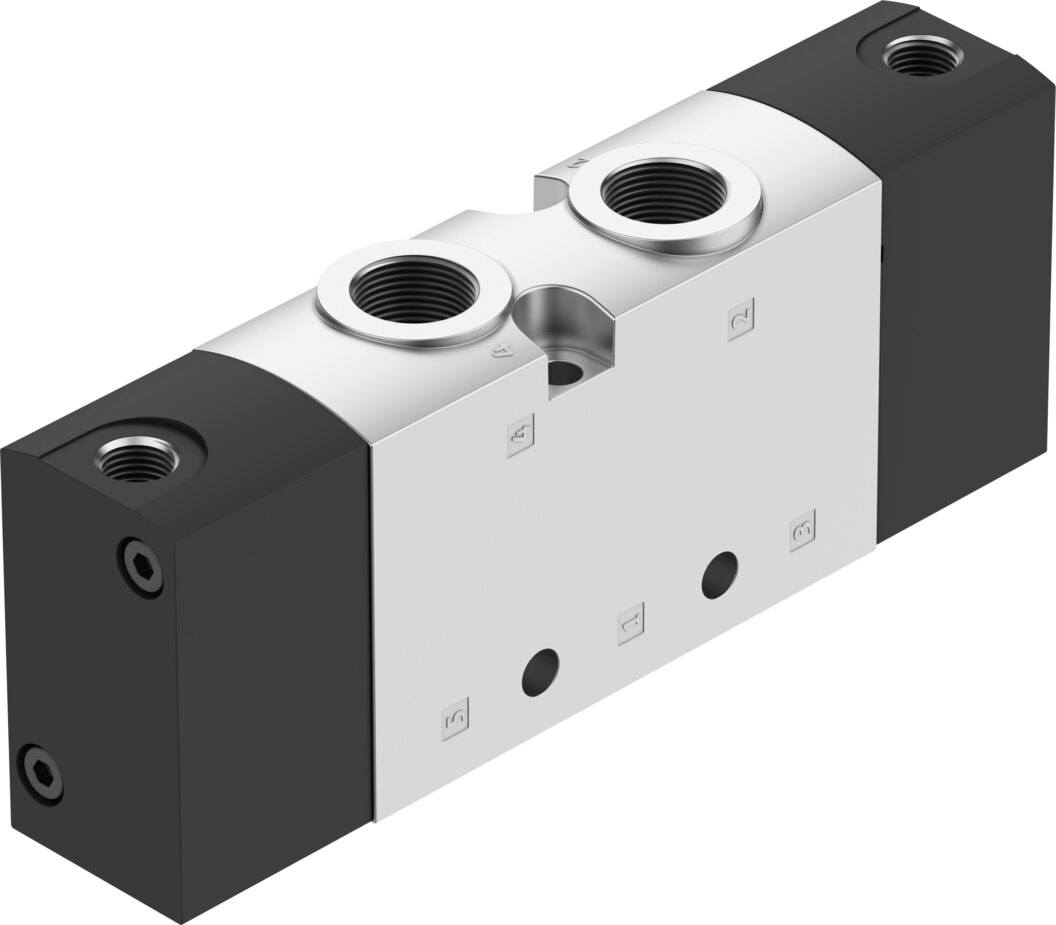

Pneumatikventil 5/3 Mittelstellung belüftet 3/8 NPT ATEX VUWS-L30-P53U-M-N38 - Festo 575654

Festo ✓ Originalprodukt Neuware

Das Festo Pneumatikventil VUWS-L30-P53U-M-N38 liefert als 5/3-Wegeventil (Mittelstellung belüftet) 1500 l/min Normalnenndurchfluss. Kennwerte: -0,9 bis 10 bar Betriebsdruck, Anschluss 3/8 NPT und Ventilgröße 31 mm. Einsetzbar in den ATEX-Zonen 1, 2, 21, 22.

Netto
74,55 €
zzgl. MwSt.
88,71 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-575654
Hersteller-Nr. VUWS-L30-P53U-M-N38
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Als 5/3-Wegeventil (Mittelstellung belüftet) liefert das Festo Pneumatikventil VUWS-L30-P53U-M-N38 1500 l/min Normalnenndurchfluss bei -0,9 bis 10 bar Betriebsdruck. Direktgesteuert mit interner Steuerluft, mit Anschluss 3/8 NPT, Ventilgröße 31 mm und Steuerdruck 2,5 bis 10 bar.

Vorteile

  • Durchfluss: 1500 l/min Normalnenndurchfluss bei 31 mm Ventilgröße
  • Druckbereich: -0,9 bis 10 bar, auch für Vakuum
  • Schaltzeiten: 19 ms ein, 98 ms aus, 41 ms um
  • Explosionsschutz: ATEX-Zonen 1, 2, 21, 22
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2

Einsatz

In Mittelstellung belüftet das VUWS-L30-P53U-M-N38 beide Arbeitsanschlüsse, etwa um einen Zylinder mit Kraftausgleich zu halten. In explosionsgefährdeten Bereichen ist das VUWS-L30-P53U-M-N38 für die ATEX-Zonen 1, 2, 21, 22 ausgelegt, die Hinweise der Bescheinigung sind zu beachten. Geschaltet wird das VUWS-L30-P53U-M-N38 mit Steuerluft von 2,5 bis 10 bar. Montage des VUWS-L30-P53U-M-N38 auf Anschlussleiste, mit Durchgangsbohrung. Das VUWS-L30-P53U-M-N38 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUWS-L30-P53U-M-N38
Festo-Teilenummer575654

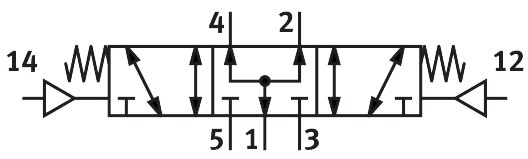

Ventilfunktion5/3 belüftet
Betätigungsartpneumatisch
Ventilgröße31 mm
Normalnenndurchfluss1500 l/min
Pneumatischer Arbeitsanschluss3/8 NPT
Betriebsdruck-0,9 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
Nennweite8,1 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungkeine
Steuerartdirekt
Steuerluftversorgungintern
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Steuerdruck2,5 bis 10 bar
Schaltzeit aus98 ms
Schaltzeit ein19 ms
Schaltzeit um41 ms
ExplosionsschutzHinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht542 g
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Anschluss Steuerluft 121/8 NPT
Anschluss Steuerluft 141/8 NPT
Pneumatischer Anschluss 13/8 NPT
Pneumatischer Anschluss 23/8 NPT
Pneumatischer Anschluss 33/8 NPT
Pneumatischer Anschluss 43/8 NPT
Pneumatischer Anschluss 53/8 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff Gehäuselackiert
Werkstoff KolbenschieberAluminium-Knetlegierung
Werkstoff SchraubenStahl, vernickelt
Gewicht (Versand)0,55 kg
Gewicht0,55 kg
HerstellerFesto
Hersteller-Nr.VUWS-L30-P53U-M-N38
EAN4052568378103
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 3/8
Nennweite DN [mm]8,1
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion5/3 belüftet
Durchfluss [l/min]1500
BauartKolben-Schieber
SerieVUWS
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 3/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
