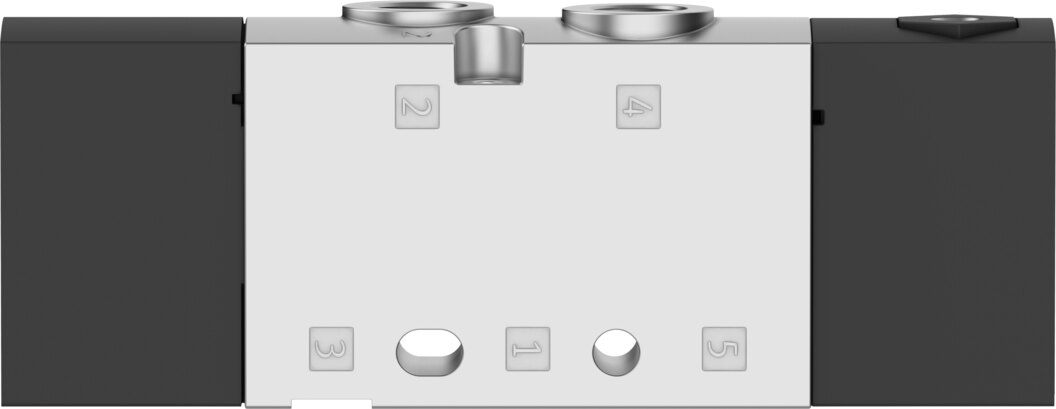

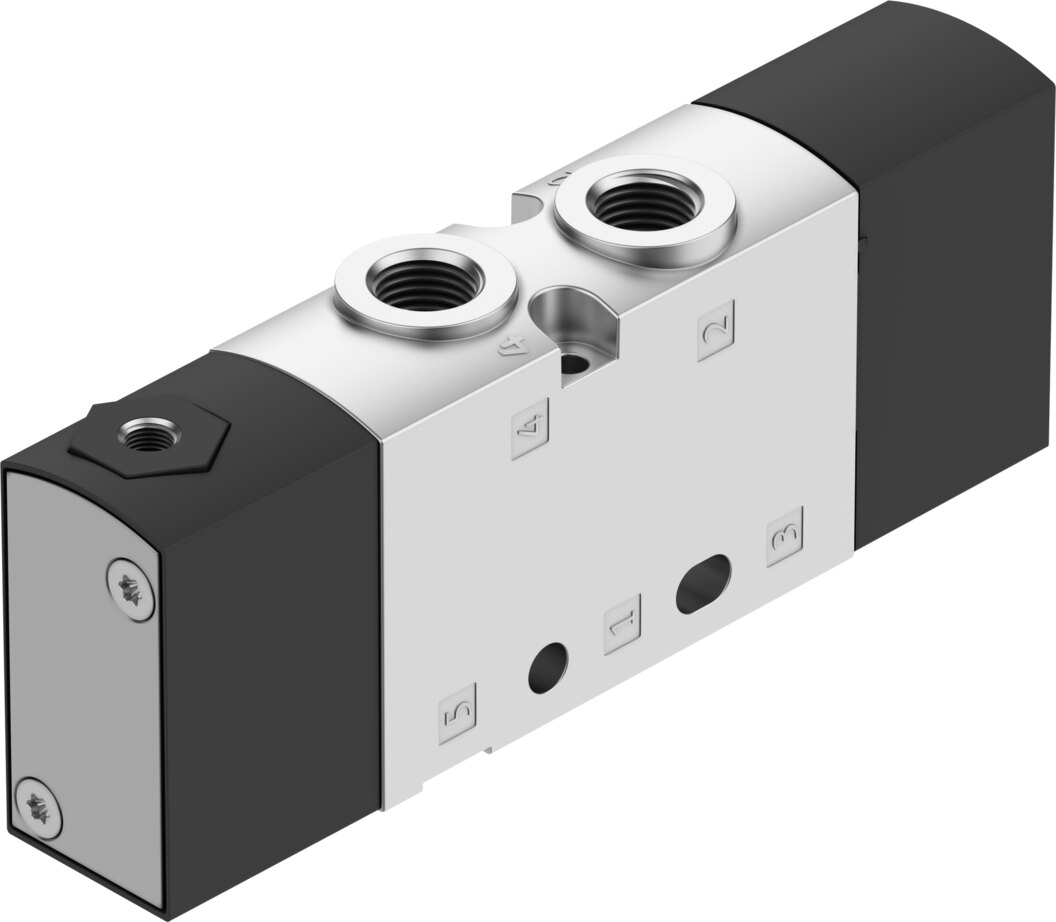

Pneumatikventil 5/2 monostabil 1/8 NPT ATEX VUWS-LT20-M52-M-N18 - Festo 577534

Festo ✓ Originalprodukt Neuware

Das VUWS-LT20-M52-M-N18 schaltet Druckluft als 5/2-Wegeventil (monostabil) und erreicht 500 l/min Normalnenndurchfluss. Dazu 2,5 bis 10 bar Betriebsdruck, Anschluss 1/8 NPT und Ventilgröße 21 mm. Einsetzbar in den ATEX-Zonen 1, 2, 21, 22.

Netto
53,28 €
zzgl. MwSt.
63,40 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-577534
Hersteller-Nr. VUWS-LT20-M52-M-N18
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

500 l/min Normalnenndurchfluss bei 2,5 bis 10 bar Betriebsdruck: Das Pneumatikventil VUWS-LT20-M52-M-N18 von Festo arbeitet als 5/2-Wegeventil (monostabil). Direktgesteuert mit interner Steuerluft, mit Anschluss 1/8 NPT, Ventilgröße 21 mm und Steuerdruck 2,5 bis 10 bar.

Vorteile im Überblick

  • Durchfluss: 500 l/min Normalnenndurchfluss bei 21 mm Ventilgröße
  • Druckbereich: 2,5 bis 10 bar
  • Schaltzeiten: 10 ms ein, 14 ms aus
  • Explosionsschutz: ATEX-Zonen 1, 2, 21, 22
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2

Einsatz

Typischer Einsatz des VUWS-LT20-M52-M-N18: Ansteuerung doppeltwirkender Zylinder und Antriebe. In explosionsgefährdeten Bereichen ist das VUWS-LT20-M52-M-N18 für die ATEX-Zonen 1, 2, 21, 22 ausgelegt, die Hinweise der Bescheinigung sind zu beachten. Geschaltet wird das VUWS-LT20-M52-M-N18 mit Steuerluft von 2,5 bis 10 bar. Befestigung des VUWS-LT20-M52-M-N18: auf Anschlussleiste, mit Durchgangsbohrung. Das VUWS-LT20-M52-M-N18 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUWS-LT20-M52-M-N18
Festo-Teilenummer577534
Ventilfunktion5/2 monostabil
Betätigungsartpneumatisch
Ventilgröße21 mm
Normalnenndurchfluss500 l/min
Pneumatischer Arbeitsanschluss1/8 NPT
Betriebsdruck2,5 bis 10 bar
Konstruktiver AufbauTeller-Sitz
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
Nennweite5 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungkeine
Steuerartdirekt
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungnegative Überdeckung
Steuerdruck2,5 bis 10 bar
Schaltzeit aus14 ms
Schaltzeit ein10 ms
ExplosionsschutzHinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht155 g
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Anschluss Steuerluft 1410-32 UNF-2B
Pneumatischer Anschluss 11/8 NPT
Pneumatischer Anschluss 21/8 NPT
Pneumatischer Anschluss 31/8 NPT
Pneumatischer Anschluss 41/8 NPT
Pneumatischer Anschluss 51/8 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR, TPE-U(PU)
Werkstoff Gehäuselackiert
Werkstoff SchraubenStahl, verzinkt
HerstellerFesto
Hersteller-Nr.VUWS-LT20-M52-M-N18
EAN4052568382339
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/8
Nennweite DN [mm]5
DichtmaterialHNBR, NBR, TPE-U(PU)
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]500
BauartTeller-Sitz
SerieVUWS
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
