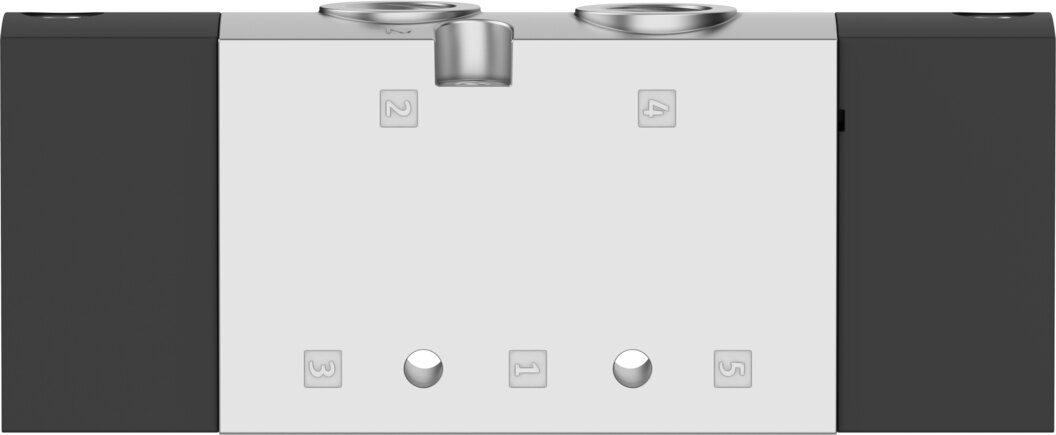

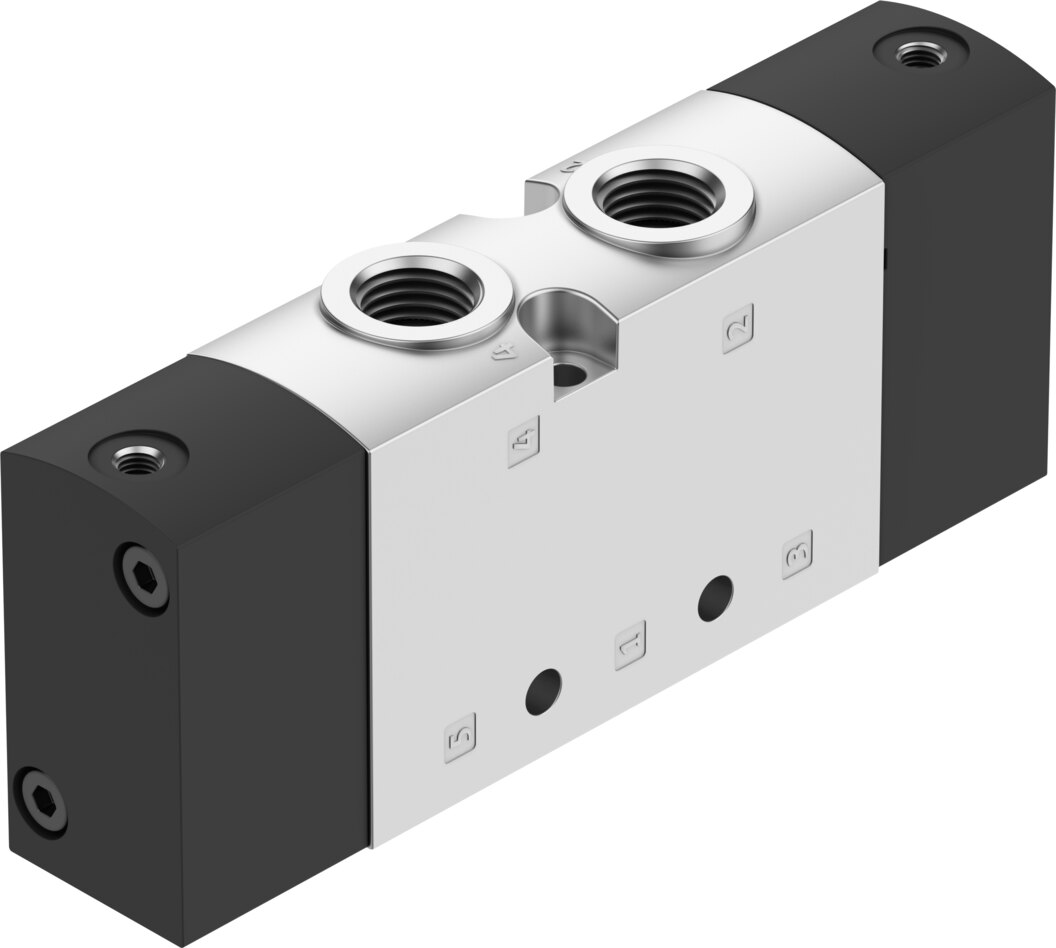

Pneumatikventil 5/3 Mittelstellung geschlossen 1/4 NPT ATEX VUWS-L25-P53C-M-N14 - Festo 575559

Festo ✓ Originalprodukt Neuware

Pneumatikventil VUWS-L25-P53C-M-N14 als 5/3-Wegeventil (Mittelstellung geschlossen) mit 1200 l/min Normalnenndurchfluss für die Steuerung von Druckluftantrieben. Dazu -0,9 bis 10 bar Betriebsdruck, Anschluss 1/4 NPT und Ventilgröße 26,5 mm. Einsetzbar in den ATEX-Zonen 1, 2, 21, 22.

Netto
67,79 €
zzgl. MwSt.
80,67 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-575559
Hersteller-Nr. VUWS-L25-P53C-M-N14
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 1200 l/min Normalnenndurchfluss schaltet das Pneumatikventil VUWS-L25-P53C-M-N14 als 5/3-Wegeventil (Mittelstellung geschlossen) bei -0,9 bis 10 bar Betriebsdruck. Dazu kommen Anschluss 1/4 NPT, Ventilgröße 26,5 mm und Steuerdruck 2,5 bis 10 bar.

Vorteile im Überblick

  • Durchfluss: 1200 l/min Normalnenndurchfluss bei 26,5 mm Ventilgröße
  • Druckbereich: -0,9 bis 10 bar, auch für Vakuum
  • Schaltzeiten: 13 ms ein, 65 ms aus, 30 ms um
  • Explosionsschutz: ATEX-Zonen 1, 2, 21, 22
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2

Einsatz

In Mittelstellung sperrt das VUWS-L25-P53C-M-N14 alle Anschlüsse, ein doppeltwirkender Zylinder bleibt in Zwischenstellung stehen. Das VUWS-L25-P53C-M-N14 ist für die ATEX-Zonen 1, 2, 21, 22 zugelassen. Beim Einsatz gelten die Hinweise der Bescheinigung. Geschaltet wird das VUWS-L25-P53C-M-N14 mit Steuerluft von 2,5 bis 10 bar. Befestigung des VUWS-L25-P53C-M-N14: auf Anschlussleiste, mit Durchgangsbohrung. Das VUWS-L25-P53C-M-N14 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUWS-L25-P53C-M-N14
Festo-Teilenummer575559
Ventilfunktion5/3 geschlossen
Betätigungsartpneumatisch
Ventilgröße26,5 mm
Normalnenndurchfluss1200 l/min
Pneumatischer Arbeitsanschluss1/4 NPT
Betriebsdruck-0,9 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
Nennweite6,5 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungkeine
Steuerartdirekt
Steuerluftversorgungintern
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Steuerdruck2,5 bis 10 bar
Schaltzeit aus65 ms
Schaltzeit ein13 ms
Schaltzeit um30 ms
ExplosionsschutzHinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht310 g
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Anschluss Steuerluft 1210-32 UNF-2B
Anschluss Steuerluft 1410-32 UNF-2B
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 21/4 NPT
Pneumatischer Anschluss 31/4 NPT
Pneumatischer Anschluss 41/4 NPT
Pneumatischer Anschluss 51/4 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff Gehäuselackiert
Werkstoff KolbenschieberAluminium-Knetlegierung
Werkstoff SchraubenStahl, verzinkt
Gewicht (Versand)0,37 kg
Gewicht0,37 kg
HerstellerFesto
Hersteller-Nr.VUWS-L25-P53C-M-N14
EAN4052568377885
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/4
Nennweite DN [mm]6,5
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion5/3 geschlossen
Durchfluss [l/min]1200
BauartKolben-Schieber
SerieVUWS
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/4
Temperaturbereich-10-60 °C
Temperatur (max.)60
