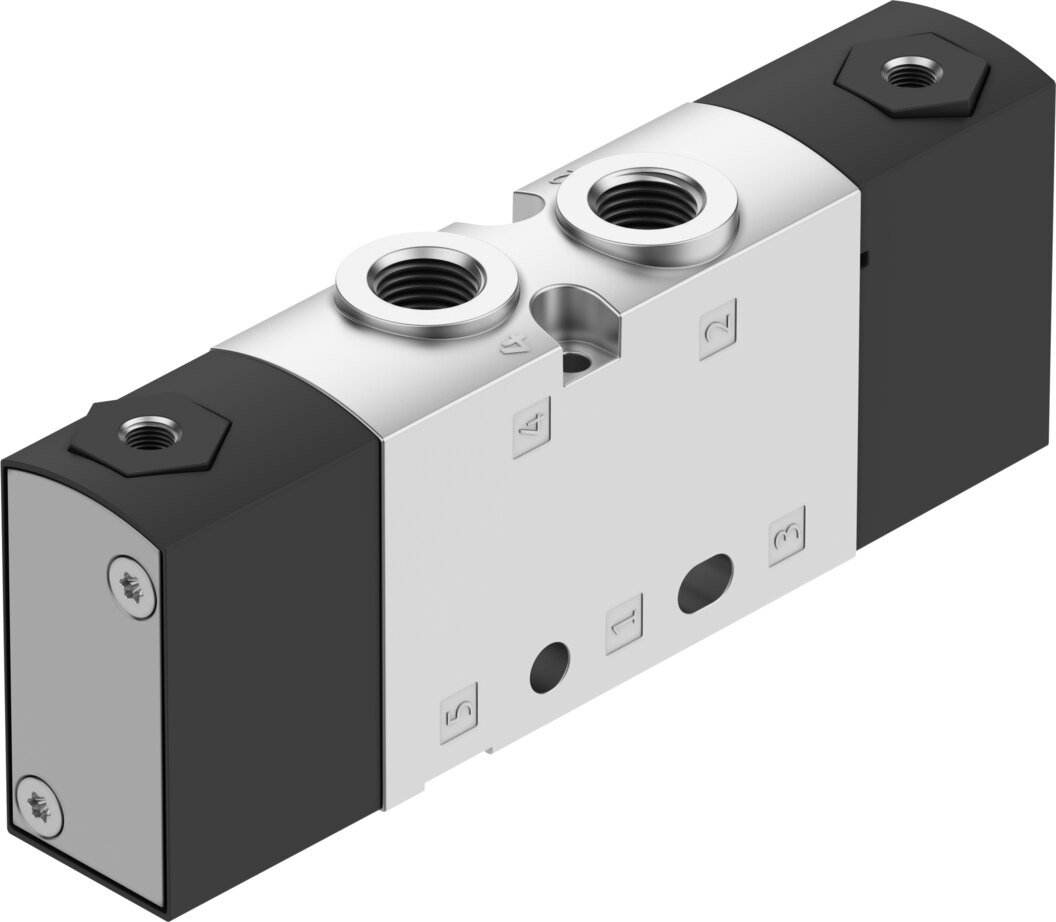

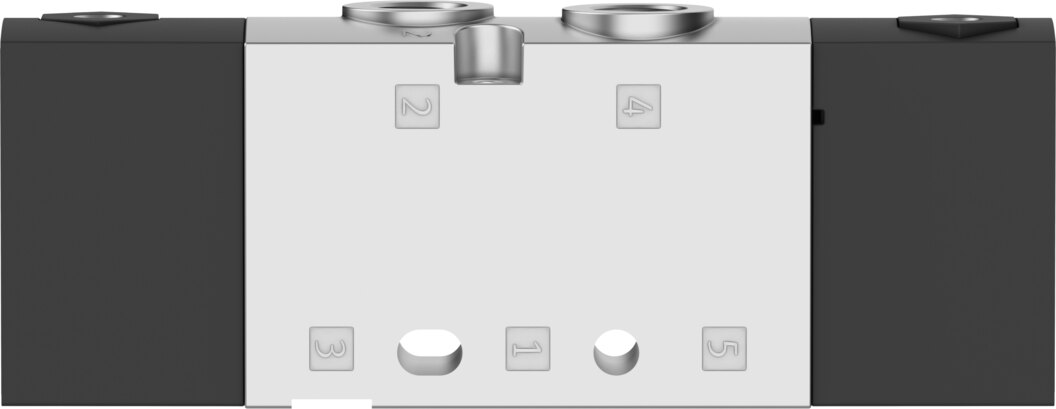

Pneumatikventil 5/3 Mittelstellung geschlossen 1/8 NPT ATEX VUWS-L20-P53C-M-N18 - Festo 575709

Festo ✓ Originalprodukt Neuware

Pneumatikventil VUWS-L20-P53C-M-N18 als 5/3-Wegeventil (Mittelstellung geschlossen) mit 700 l/min Normalnenndurchfluss für die Steuerung von Druckluftantrieben. Dazu -0,9 bis 10 bar Betriebsdruck, Anschluss 1/8 NPT und Ventilgröße 21 mm. Einsetzbar in den ATEX-Zonen 1, 2, 21, 22.

Netto
61,06 €
zzgl. MwSt.
72,66 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-575709
Hersteller-Nr. VUWS-L20-P53C-M-N18
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 700 l/min Normalnenndurchfluss schaltet das Pneumatikventil VUWS-L20-P53C-M-N18 als 5/3-Wegeventil (Mittelstellung geschlossen) bei -0,9 bis 10 bar Betriebsdruck. Ausgelegt mit Anschluss 1/8 NPT, Ventilgröße 21 mm und Steuerdruck 2,5 bis 10 bar.

Ihre Vorteile

  • Durchfluss: 700 l/min Normalnenndurchfluss bei 21 mm Ventilgröße
  • Druckbereich: -0,9 bis 10 bar, auch für Vakuum
  • Schaltzeiten: 10 ms ein, 44 ms aus, 26 ms um
  • Explosionsschutz: ATEX-Zonen 1, 2, 21, 22
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2

Einsatz

In Mittelstellung sperrt das VUWS-L20-P53C-M-N18 alle Anschlüsse, ein doppeltwirkender Zylinder bleibt in Zwischenstellung stehen. Das VUWS-L20-P53C-M-N18 ist für die ATEX-Zonen 1, 2, 21, 22 zugelassen. Beim Einsatz gelten die Hinweise der Bescheinigung. Das VUWS-L20-P53C-M-N18 wird pneumatisch über die Steuerluftanschlüsse betätigt, Steuerdruck 2,5 bis 10 bar. Montage des VUWS-L20-P53C-M-N18 auf Anschlussleiste, mit Durchgangsbohrung. Betriebsmedium für das VUWS-L20-P53C-M-N18: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUWS-L20-P53C-M-N18
Festo-Teilenummer575709
Ventilfunktion5/3 geschlossen
Betätigungsartpneumatisch
Ventilgröße21 mm
Normalnenndurchfluss700 l/min
Pneumatischer Arbeitsanschluss1/8 NPT
Betriebsdruck-0,9 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
Nennweite5 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungkeine
Steuerartdirekt
Steuerluftversorgungintern
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Steuerdruck2,5 bis 10 bar
Schaltzeit aus44 ms
Schaltzeit ein10 ms
Schaltzeit um26 ms
ExplosionsschutzHinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht171 g
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Pneumatischer Anschluss 11/8 NPT
Pneumatischer Anschluss 21/8 NPT
Pneumatischer Anschluss 31/8 NPT
Pneumatischer Anschluss 41/8 NPT
Pneumatischer Anschluss 51/8 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff Gehäuselackiert
Werkstoff Kolbenschieberhochlegierter Stahl rostfrei
Werkstoff SchraubenStahl, verzinkt
Gewicht (Versand)0,23 kg
Gewicht0,23 kg
HerstellerFesto
Hersteller-Nr.VUWS-L20-P53C-M-N18
EAN4052568378295
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/8
Nennweite DN [mm]5
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion5/3 geschlossen
Durchfluss [l/min]700
BauartKolben-Schieber
SerieVUWS
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
