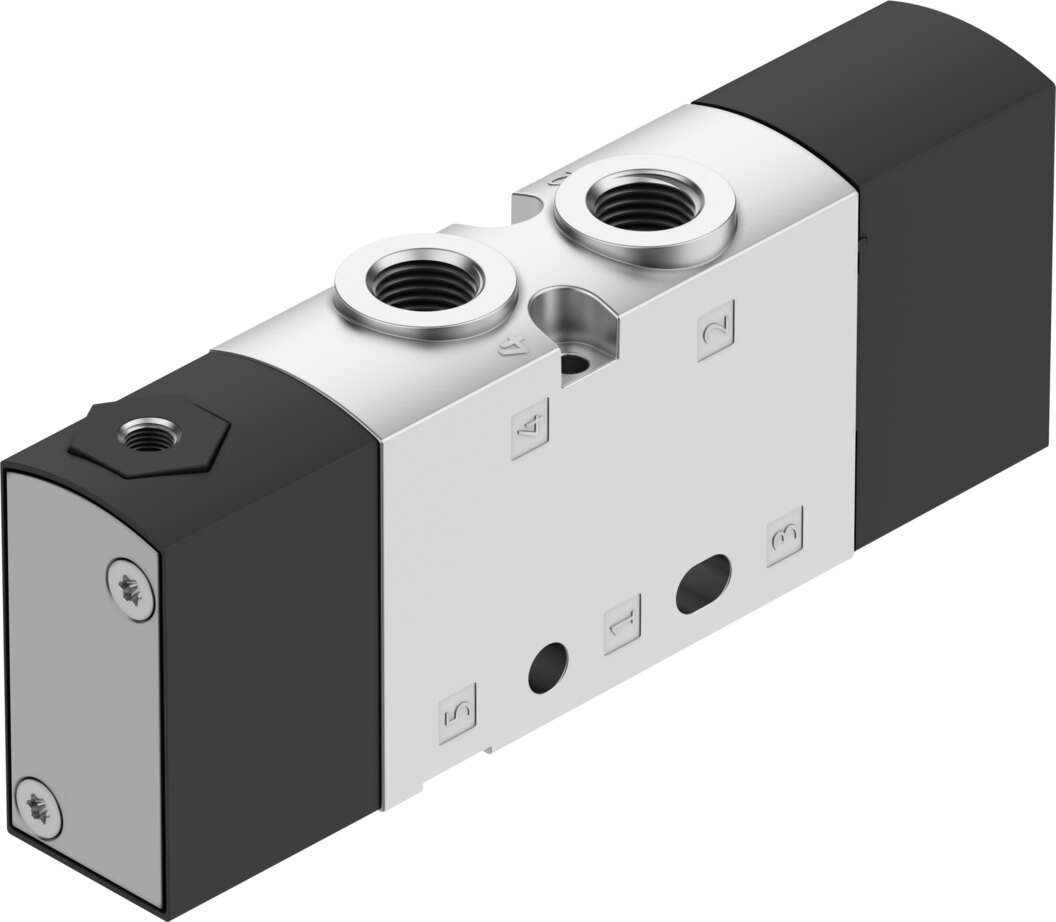

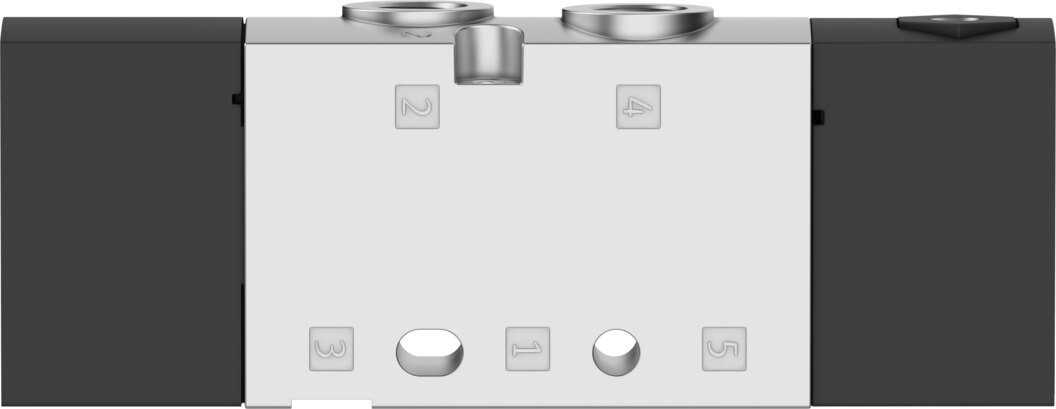

Pneumatikventil 5/2 monostabil 1/8 NPT ATEX VUWS-L20-M52-A-N18 - Festo 575703
Das Festo Pneumatikventil VUWS-L20-M52-A-N18 liefert als 5/2-Wegeventil (monostabil) 700 l/min Normalnenndurchfluss. Dazu 2,5 bis 10 bar Betriebsdruck, Anschluss 1/8 NPT und Ventilgröße 21 mm. Einsetzbar in den ATEX-Zonen 1, 2, 21, 22.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
700 l/min Normalnenndurchfluss bei 2,5 bis 10 bar Betriebsdruck: Das Pneumatikventil VUWS-L20-M52-A-N18 von Festo arbeitet als 5/2-Wegeventil (monostabil). Weitere Kennwerte: Anschluss 1/8 NPT, Ventilgröße 21 mm und Steuerdruck 2,5 bis 10 bar.
Vorteile
- Durchfluss: 700 l/min Normalnenndurchfluss bei 21 mm Ventilgröße
- Druckbereich: 2,5 bis 10 bar
- Schaltzeiten: 13 ms ein, 26 ms aus
- Explosionsschutz: ATEX-Zonen 1, 2, 21, 22
- Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
- Umgebung: Korrosionsbeständigkeitsklasse 2
Einsatz
Typischer Einsatz des VUWS-L20-M52-A-N18: Ansteuerung doppeltwirkender Zylinder und Antriebe. In explosionsgefährdeten Bereichen ist das VUWS-L20-M52-A-N18 für die ATEX-Zonen 1, 2, 21, 22 ausgelegt, die Hinweise der Bescheinigung sind zu beachten. Geschaltet wird das VUWS-L20-M52-A-N18 mit Steuerluft von 2,5 bis 10 bar. Befestigung des VUWS-L20-M52-A-N18: auf Anschlussleiste, mit Durchgangsbohrung. Das VUWS-L20-M52-A-N18 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).
Technische Daten
| Typ | VUWS-L20-M52-A-N18 |
|---|---|
| Festo-Teilenummer | 575703 |

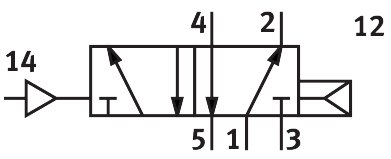

| Ventilfunktion | 5/2 monostabil |
| Betätigungsart | pneumatisch |
| Ventilgröße | 21 mm |
| Normalnenndurchfluss | 700 l/min |
| Pneumatischer Arbeitsanschluss | 1/8 NPT |
| Betriebsdruck | 2,5 bis 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | pneumatische Feder |
| Zulassung | c UL us - Recognized (OL) |
| Nennweite | 5,7 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | keine |
| Steuerart | direkt |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| Steuerdruck | 2,5 bis 10 bar |
| Schaltzeit aus | 26 ms |
| Schaltzeit ein | 13 ms |
| Explosionsschutz | Hinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| Mediumstemperatur | -10 bis 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -10 bis 60 °C |
| Produktgewicht | 160 g |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Anschluss Atmungsöffnung | nicht gefasst |
| Pneumatischer Anschluss 1 | 1/8 NPT |
| Pneumatischer Anschluss 2 | 1/8 NPT |
| Pneumatischer Anschluss 3 | 1/8 NPT |
| Pneumatischer Anschluss 4 | 1/8 NPT |
| Pneumatischer Anschluss 5 | 1/8 NPT |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | lackiert |
| Werkstoff Kolbenschieber | Aluminium-Knetlegierung |
| Werkstoff Schrauben | Stahl, verzinkt |
| Gewicht (Versand) | 0,21 kg |
| Gewicht | 0,21 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUWS-L20-M52-A-N18 |
| EAN | 4052568378233 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | NPT 1/8 |
| Nennweite DN [mm] | 5,7 |
| Dichtmaterial | HNBR, NBR |
| Medium | Druckluft |
| Funktion | 5/2 monostabil |
| Durchfluss [l/min] | 700 |
| Bauart | Kolben-Schieber |
| Serie | VUWS |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 1/8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
