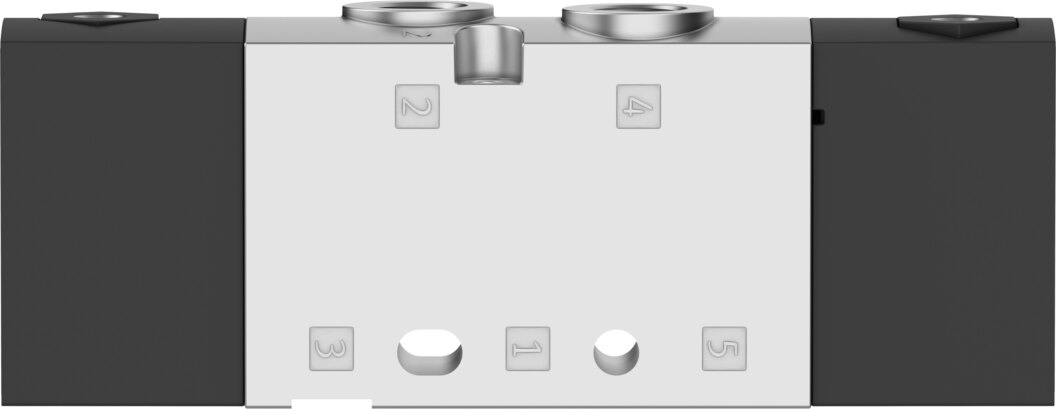

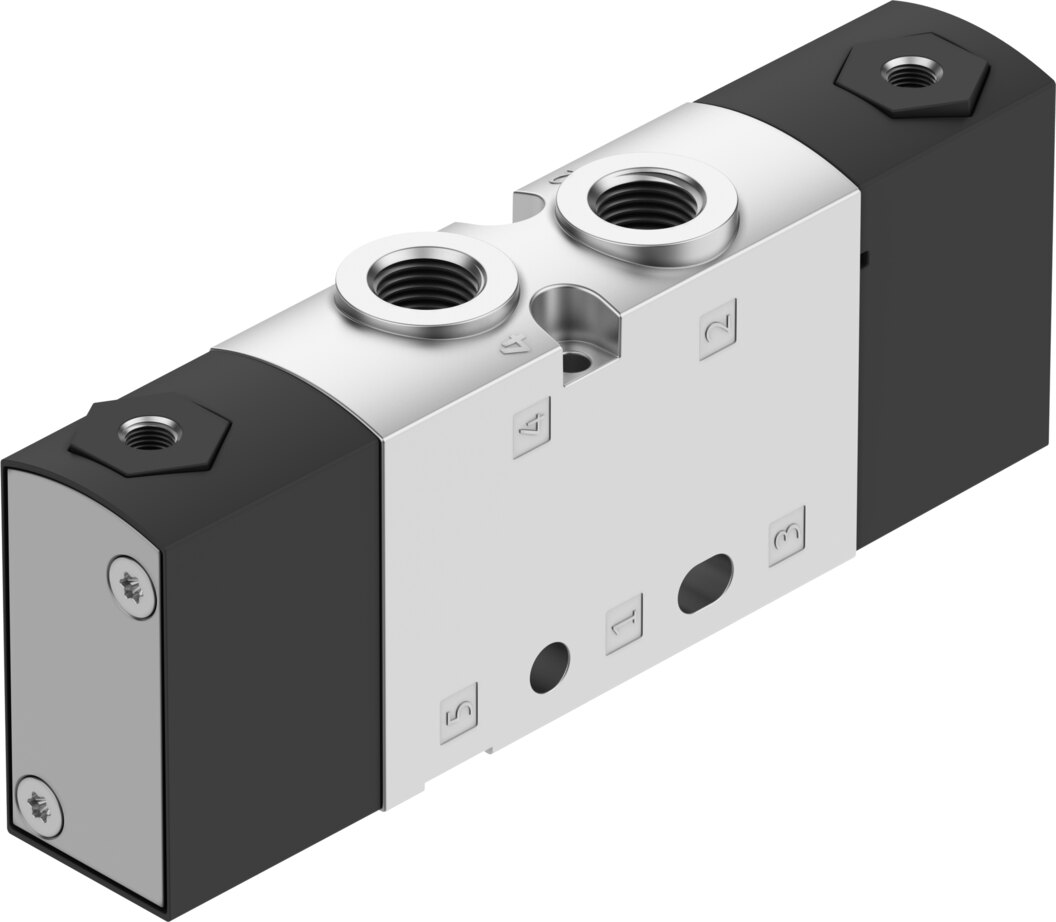

Pneumatikventil 5/3 Mittelstellung belüftet 1/8 NPT ATEX VUWS-L20-P53U-M-N18 - Festo 575711

Festo ✓ Originalprodukt Neuware

Das VUWS-L20-P53U-M-N18 schaltet Druckluft als 5/3-Wegeventil (Mittelstellung belüftet) und erreicht 600 l/min Normalnenndurchfluss. Ausgelegt für -0,9 bis 10 bar Betriebsdruck, Anschluss 1/8 NPT und Ventilgröße 21 mm. Einsetzbar in den ATEX-Zonen 1, 2, 21, 22.

Netto
61,06 €
zzgl. MwSt.
72,66 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-575711
Hersteller-Nr. VUWS-L20-P53U-M-N18
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

600 l/min Normalnenndurchfluss bei -0,9 bis 10 bar Betriebsdruck: Das Pneumatikventil VUWS-L20-P53U-M-N18 von Festo arbeitet als 5/3-Wegeventil (Mittelstellung belüftet). Direktgesteuert mit interner Steuerluft, mit Anschluss 1/8 NPT, Ventilgröße 21 mm und Steuerdruck 2,5 bis 10 bar.

Vorteile im Überblick

  • Durchfluss: 600 l/min Normalnenndurchfluss bei 21 mm Ventilgröße
  • Druckbereich: -0,9 bis 10 bar, auch für Vakuum
  • Schaltzeiten: 10 ms ein, 43 ms aus, 21 ms um
  • Explosionsschutz: ATEX-Zonen 1, 2, 21, 22
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2

Einsatz

In Mittelstellung belüftet das VUWS-L20-P53U-M-N18 beide Arbeitsanschlüsse, etwa um einen Zylinder mit Kraftausgleich zu halten. Das VUWS-L20-P53U-M-N18 ist für die ATEX-Zonen 1, 2, 21, 22 zugelassen. Beim Einsatz gelten die Hinweise der Bescheinigung. Geschaltet wird das VUWS-L20-P53U-M-N18 mit Steuerluft von 2,5 bis 10 bar. Montage des VUWS-L20-P53U-M-N18 auf Anschlussleiste, mit Durchgangsbohrung. Das VUWS-L20-P53U-M-N18 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUWS-L20-P53U-M-N18
Festo-Teilenummer575711
Ventilfunktion5/3 belüftet
Betätigungsartpneumatisch
Ventilgröße21 mm
Normalnenndurchfluss600 l/min
Pneumatischer Arbeitsanschluss1/8 NPT
Betriebsdruck-0,9 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
Nennweite4,8 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungkeine
Steuerartdirekt
Steuerluftversorgungintern
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Steuerdruck2,5 bis 10 bar
Schaltzeit aus43 ms
Schaltzeit ein10 ms
Schaltzeit um21 ms
ExplosionsschutzHinweis in der Bescheinigung beachten, Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht171 g
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Pneumatischer Anschluss 11/8 NPT
Pneumatischer Anschluss 21/8 NPT
Pneumatischer Anschluss 31/8 NPT
Pneumatischer Anschluss 41/8 NPT
Pneumatischer Anschluss 51/8 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff Gehäuselackiert
Werkstoff Kolbenschieberhochlegierter Stahl rostfrei
Werkstoff SchraubenStahl, verzinkt
Gewicht (Versand)0,23 kg
Gewicht0,23 kg
HerstellerFesto
Hersteller-Nr.VUWS-L20-P53U-M-N18
EAN4052568378318
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/8
Nennweite DN [mm]4,8
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion5/3 belüftet
Durchfluss [l/min]600
BauartKolben-Schieber
SerieVUWS
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
