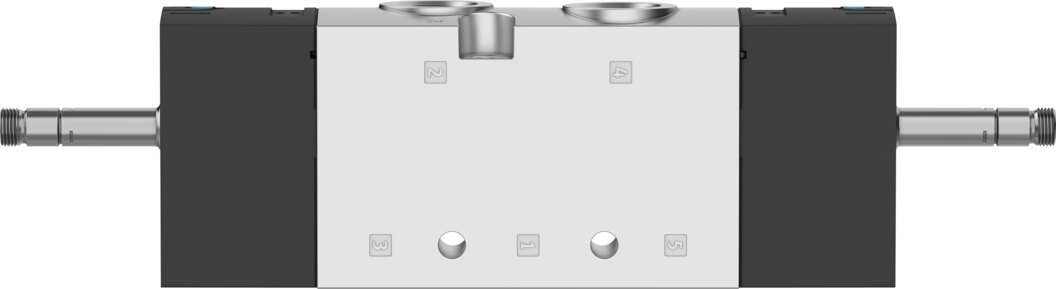

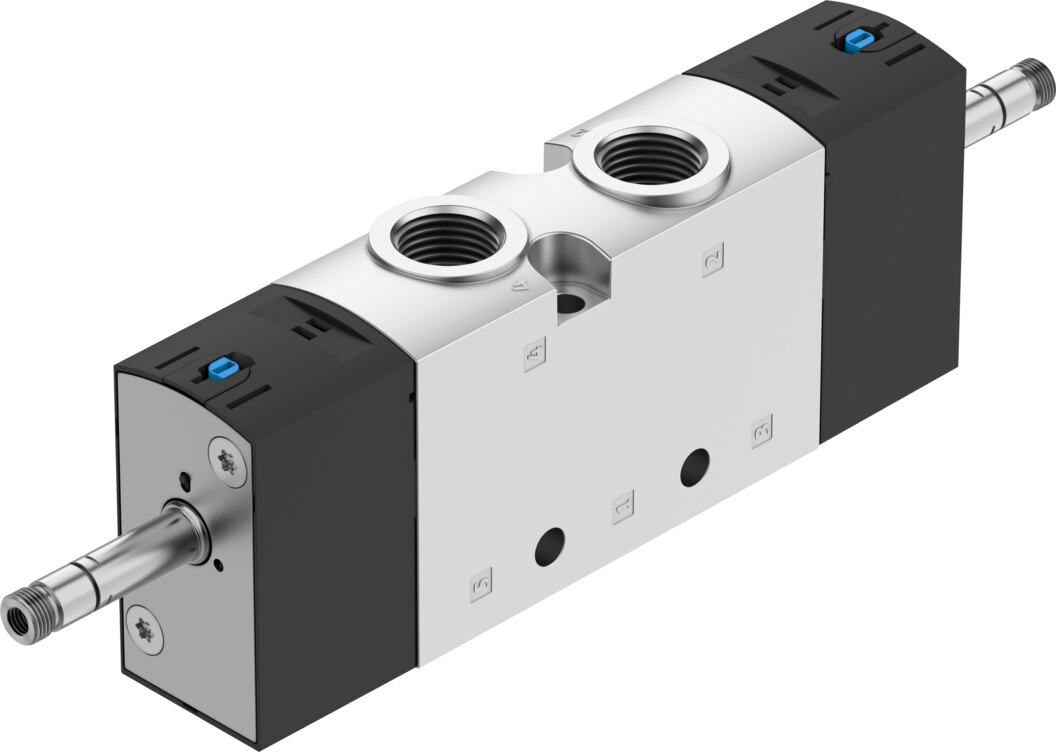

Magnetventil 5/3 Mittelstellung entlüftet 3/8 NPT VUVS-L30-P53E-MD-N38-F8 - Festo 575655
Das VUVS-L30-P53E-MD-N38-F8 schaltet Druckluft als 5/3-Wegeventil (Mittelstellung entlüftet) und erreicht 1600 l/min Normalnenndurchfluss. Ausgelegt für 2,5 bis 10 bar Betriebsdruck, Anschluss 3/8 NPT und Ventilgröße 31 mm. Schaltzeiten 20 ms ein und 74 ms aus.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
1600 l/min Normalnenndurchfluss bei 2,5 bis 10 bar Betriebsdruck: Das Magnetventil VUVS-L30-P53E-MD-N38-F8 von Festo arbeitet als 5/3-Wegeventil (Mittelstellung entlüftet). Vorgesteuert mit interner Steuerluft, mit Anschluss 3/8 NPT und Ventilgröße 31 mm.
Vorteile
- Durchfluss: 1600 l/min Normalnenndurchfluss bei 31 mm Ventilgröße
- Druckbereich: 2,5 bis 10 bar
- Schaltzeiten: 20 ms ein, 74 ms aus, 36 ms um
- Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
- Umgebung: Korrosionsbeständigkeitsklasse 2
- Temperatur: -10 bis 60 °C Umgebung
Einsatz
In Mittelstellung entlüftet das VUVS-L30-P53E-MD-N38-F8 beide Arbeitsanschlüsse, der Antrieb wird drucklos geschaltet. Befestigung des VUVS-L30-P53E-MD-N38-F8: auf Anschlussleiste, mit Durchgangsbohrung. Betriebsmedium für das VUVS-L30-P53E-MD-N38-F8: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).
Technische Daten
| Typ | VUVS-L30-P53E-MD-N38-F8 |
|---|---|
| Festo-Teilenummer | 575655 |

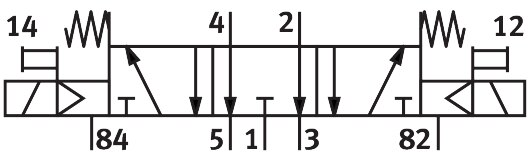

| Ventilfunktion | 5/3 entlüftet |
| Betätigungsart | elektrisch |
| Ventilgröße | 31 mm |
| Normalnenndurchfluss | 1600 l/min |
| Pneumatischer Arbeitsanschluss | 3/8 NPT |
| Betriebsdruck | 2,5 bis 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Zulassung | c UL us - Recognized (OL) |
| Maritime Klassifizierung | siehe Zertifikat |
| Zertifikat ausstellende Stelle | DNVGL-TAA000011J |
| Nennweite | 8,1 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| b-Wert | 0,4 |
| C-Wert | 7,1 l/sbar |
| Schaltzeit aus | 74 ms |
| Schaltzeit ein | 20 ms |
| Schaltzeit um | 36 ms |
| Max. positiver Prüfimpuls bei 0 Signal | 2000 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 3600 µs |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| Mediumstemperatur | -10 bis 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -10 bis 60 °C |
| Produktgewicht | 461 g |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Anschluss Atmungsöffnung | nicht gefasst |
| Anschluss Steuerabluft 82 | 10-32 UNF-2B |
| Anschluss Steuerabluft 84 | 10-32 UNF-2B |
| Pneumatischer Anschluss 1 | 3/8 NPT |
| Pneumatischer Anschluss 2 | 3/8 NPT |
| Pneumatischer Anschluss 3 | 3/8 NPT |
| Pneumatischer Anschluss 4 | 3/8 NPT |
| Pneumatischer Anschluss 5 | 3/8 NPT |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss, lackiert |
| Werkstoff Kolbenschieber | Aluminium-Knetlegierung |
| Werkstoff Schrauben | Stahl, vernickelt |
| Gewicht (Versand) | 0,5 kg |
| Gewicht | 0,5 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUVS-L30-P53E-MD-N38-F8 |
| EAN | 4052568378110 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | NPT 3/8 |
| Nennweite DN [mm] | 8,1 |
| Dichtmaterial | HNBR, NBR |
| Medium | Druckluft |
| Funktion | 5/3 entlüftet |
| Durchfluss [l/min] | 1600 |
| Bauart | Kolben-Schieber |
| Serie | VUVS |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 3/8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
