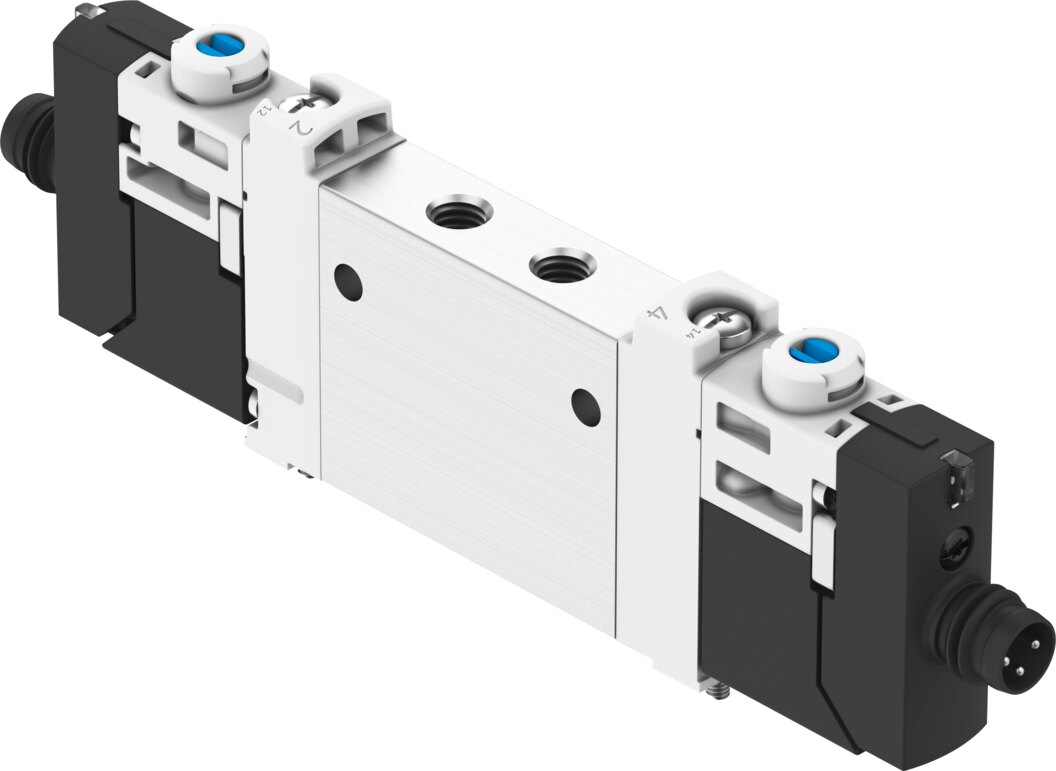

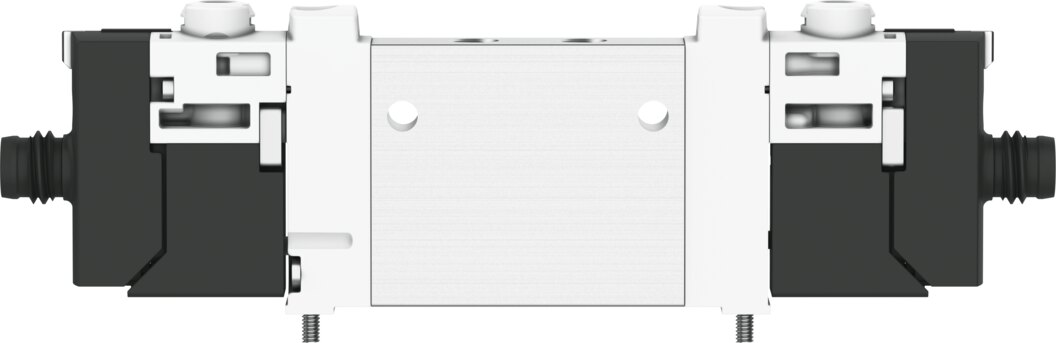

Magnetventil 5/2 bistabil, 10 mm, M5 VUVG-LK10-B52-T-M5-1R8L-S - Festo 8042544
VUVG-Magnetventil mit Ventilfunktion 5/2 bistabil: 195 l/min Normalnenndurchfluss, Betriebsdruck 1,5 bis 7 bar. Anschluss M5, Ventilgröße 10 mm, Spule 24 V DC mit 0,8 W.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Magnetventil VUVG-LK10-B52-T-M5-1R8L-S arbeitet als 5/2-Impulsventil und bleibt nach einem kurzen Schaltsignal in seiner Stellung. Der Normalnenndurchfluss liegt bei 195 l/min, die Ventilgröße bei 10 mm.
Vorteile
- Durchfluss: 195 l/min nach DIN 1343 bei Ventilgröße 10 mm.
- Schutz: Schutzart IP65, Umgebung -5 bis 50 °C.
- Spule: 24 V DC: 0,8 W, Einschaltdauer 100 %.
- Druckbereich: 1,5 bis 7 bar Betriebsdruck.
Einsatz
Passend für doppeltwirkende Zylinder. Die Vorsteuerung wird intern versorgt. Handhilfsbetätigung rastend, tastend. Befestigung auf Anschlussleiste, mit Durchgangsbohrung, Produktgewicht 57 g. Zulässig ist Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 50 °C, Umgebung -5 bis 50 °C. Ölung ist möglich, dann aber dauerhaft.
Technische Daten
| Typ | VUVG-LK10-B52-T-M5-1R8L-S |
|---|---|
| Festo-Teilenummer | 8042544 |
| Ventilfunktion | 5/2 bistabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 10 mm |
| Normalnenndurchfluss (nach DIN 1343) | 195 l/min |
| Pneumatischer Arbeitsanschluss | M5 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | 1,5 bis 7 bar |
| Konstruktiver Aufbau | Kolbenschieber mit Dichtring |
| Zulassung | c UL us - Recognized (OL) |
| Zertifikat ausstellende Stelle | UL MH19482 |
| Schutzart | IP65 |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| Signalzustandsanzeige | LED |
| Maximale Schaltfrequenz | 2 Hz |
| Schaltzeit um | 8 ms |
| Einschaltdauer | 100 % |
| Maximaler positiver Prüfimpuls bei 0-Signal | 1600 µs |
| Maximaler negativer Prüfimpuls bei 1-Signal | 3000 µs |
| Spulenkennwerte | 24 V DC: 0,8 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Mediumstemperatur | -5 bis 50 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -5 bis 50 °C |
| Produktgewicht | 57 g |
| Elektrischer Anschluss | M8x1 A-codiert nach EN 61076-2-104, Stecker |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Pneumatischer Anschluss 2 | M5 |
| Pneumatischer Anschluss 4 | M5 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Hersteller | Festo |
| Hersteller-Nr. | VUVG-LK10-B52-T-M5-1R8L-S |
| EAN | 4052568286767 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | M5 |
| Dichtmaterial | HNBR, NBR |
| Gehäusewerkstoff | Aluminium |
| Medium | Druckluft |
| Funktion | 5/2 bistabil |
| Medientemperatur [°C] | -5 bis 50 |
| Norm | DIN EN 61076-2-104 |
| Serie | VUVG |
| Betriebsdruck max [bar] | 7 |
| Pneumatischer Anschluss | M5 |
| Temperatur (max.) | 50 |
