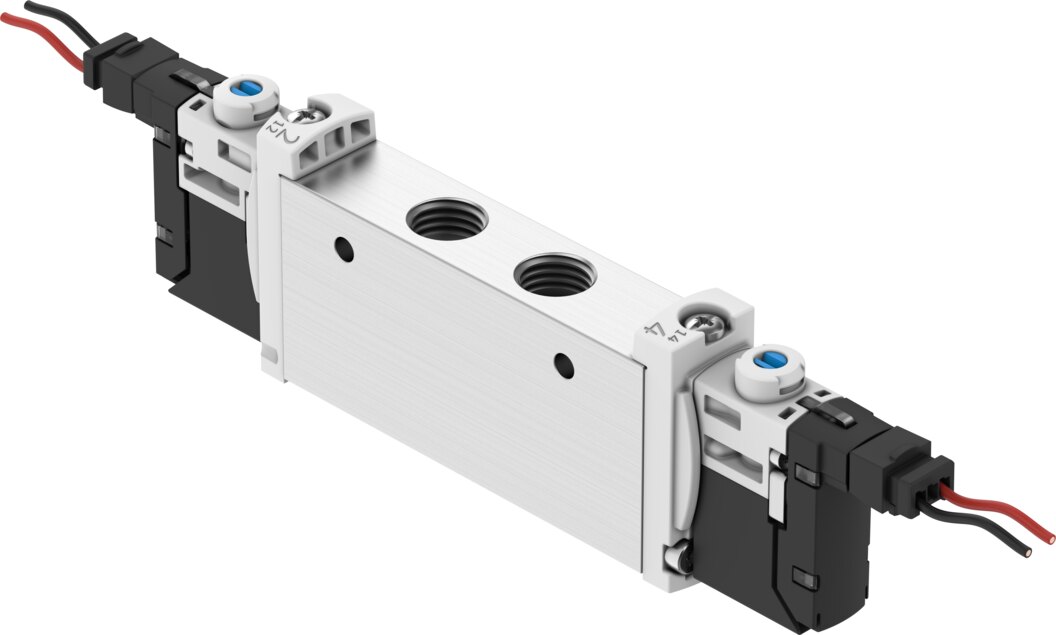

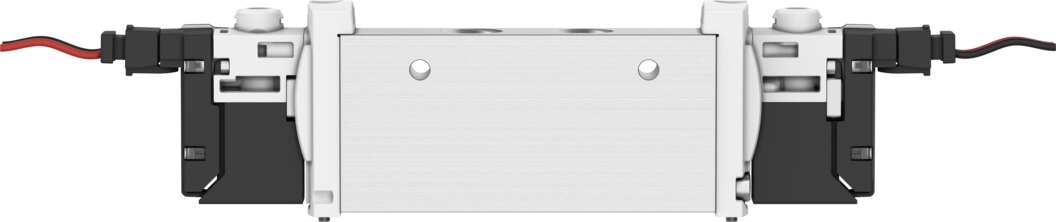

Magnetventil 2x3/2 offen/geschlossen monostabil, Ventilgröße 14 mm, G1/8 VUVG-L14-T32H-AT-G18-1H2L-W1 - Festo 577323
Schaltet zwei einfachwirkende Antriebe oder getrennte Druckluftkreise mit 580 bis 590 l/min Normalnenndurchfluss bei nur 14 mm Ventilgröße. Ventilfunktion 2x3/2 offen/geschlossen monostabil, Betriebsdruck 1,5 bis 8 bar, Arbeitsanschlüsse G1/8, Spule 24 V DC mit 1,0 W. Schutzart IP40, mit Steckdose.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Magnetventil VUVG-L14-T32H-AT-G18-1H2L-W1 aus der Festo-Baureihe VUVG bringt 580 bis 590 l/min Normalnenndurchfluss bei 14 mm Ventilgröße. Zwei unabhängige 3/2-Wegefunktionen, eine in Grundstellung offen und eine geschlossen, teilen sich ein Gehäuse.
Vorteile
- Normalnenndurchfluss 580 bis 590 l/min bei 14 mm Ventilgröße, Nennweite 4,6 mm
- Betriebsdruck 1,5 bis 8 bar
- Kurze Schaltzeiten: 9 ms ein, 25 ms aus
- Spule 24 V DC mit 1,0 W, Einschaltdauer 100 %
- Arbeitsanschlüsse G1/8
- Reinraumtauglich: Klasse 5 nach ISO 14644-1
Einsatz
Das Ventil arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4]. Ein einmal geölter Betrieb muss beibehalten werden. Zulässige Medien- und Umgebungstemperatur des VUVG-L14-T32H-AT-G18-1H2L-W1: -5 bis 60 °C, die Einbaulage ist frei wählbar. Montage des VUVG-L14-T32H-AT-G18-1H2L-W1: auf Anschlussleiste, mit Durchgangsbohrung, elektrischer Anschluss 2-polig, Anschlussbild H, horizontaler Anschluss, Kabel mit offenem Ende.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VUVG-L14-T32H-AT-G18-1H2L-W1 |
| Festo-Teilenummer | 577323 |
| Baureihe | VUVG |
| Ventilfunktion | 2x3/2 offen/geschlossen monostabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 14 mm |
| Normalnenndurchfluss | 580 bis 590 l/min |
| Pneumatischer Arbeitsanschluss | G1/8 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | 1,5 bis 8 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | pneumatische Feder |
| Zulassung | RCM-Zeichen, c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel |
| Schutzart | IP40, mit Steckdose |
| Nennweite | 4,6 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend, verdeckt |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Überdeckung | positive Überdeckung |
| Steuerdruck | 1,5 bis 8 bar |
| Vakuumtauglichkeit | nein |
| Schaltzeit aus | 25 ms |
| Schaltzeit ein | 9 ms |
| Einschaltdauer | 100 % |
| Maximaler positiver Prüfimpuls bei 0-Signal | 700 µs |
| Maximaler negativer Prüfimpuls bei 1-Signal | 900 µs |
| Spulenkennwerte | 24 V DC: 1,0 W |
| Zulässige Spannungsschwankungen | ±10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Einschränkung Umgebungs- und Medientemperatur | -5 bis 50 °C, ohne Haltestromabsenkung |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 5 nach ISO 14644-1 |
| Mediumstemperatur | -5 bis 60 °C |
| Umgebungstemperatur | -5 bis 60 °C |
| Elektrischer Anschluss | 2-polig, Anschlussbild H, horizontaler Anschluss, Kabel mit offenem Ende |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | G1/8 |
| Pneumatischer Anschluss 2 | G1/8 |
| Pneumatischer Anschluss 3 | G1/8 |
| Pneumatischer Anschluss 4 | G1/8 |
| Pneumatischer Anschluss 5 | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Gewicht | 0,11 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUVG-L14-T32H-AT-G18-1H2L-W1 |
| EAN | 4052568381523 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | G 1/8 |
| Nennweite DN [mm] | 4,6 |
| Dichtmaterial | HNBR, NBR |
| Medium | Druckluft |
| Funktion | 2x3/2 offen/geschlossen monostabil |
| Bauart | Kolben-Schieber |
| Medientemperatur [°C] | -5 bis 60 |
| Serie | VUVG |
| Betriebsdruck max [bar] | 8 |
| Pneumatischer Anschluss | G1/8 |
| Temperaturbereich | -5-60 °C |
| Temperatur (max.) | 60 |
