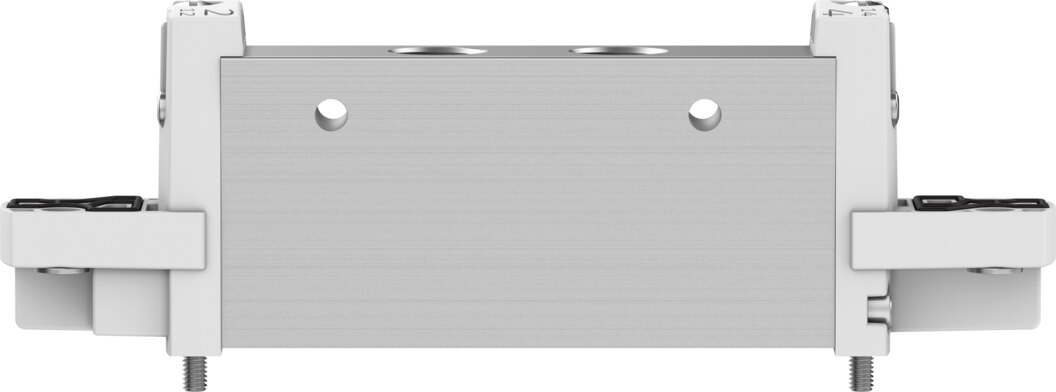

Magnetventil 2x 3/2 geschlossen monostabil, 14 mm, G1/8 VUVG-L14-T32C-A-G18-P1 - Festo 8033523

Festo ✓ Originalprodukt Neuware

Festo Magnetventil VUVG-L14-T32C-A-G18-P1, Funktion 2x 3/2 geschlossen monostabil: 560 l/min Normalnenndurchfluss, Betriebsdruck 1,5 bis 8 bar. Anschluss G1/8, Ventilgröße 14 mm, Vorsteuerschnittstelle nach ISO 15218.

Netto
60,92 €
zzgl. MwSt.
72,49 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8033523
Hersteller-Nr. VUVG-L14-T32C-A-G18-P1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVG-L14-T32C-A-G18-P1 enthält zwei getrennt ansteuerbare 3/2-Wegefunktionen, beide in Grundstellung gesperrt. In Ventilgröße 14 mm erreicht es 560 l/min Normalnenndurchfluss.

Vorteile

  • Durchfluss und Schaltzeit: 560 l/min bei Ventilgröße 14 mm, schaltet in 11 ms ein und 18 ms aus.
  • Reinraum: Klasse 5 nach ISO 14644-1.
  • Druckbereich: 1,5 bis 8 bar Betriebsdruck.
  • Schutz: Schutzart IP65 mit Steckdose.
  • Vorsteuerung: Schnittstelle nach ISO 15218.
  • Korrosionsschutz: KBK 2 - mäßige Korrosionsbeanspruchung.

Einsatz

Einsatz: einfachwirkende Zylinder, separate Steuerkreise. Steuerluft kommt intern aus dem Versorgungsanschluss. Befestigung auf Anschlussleiste, mit Durchgangsbohrung, Produktgewicht 65 g. Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 60 °C, Umgebung -5 bis 60 °C. Geölter Betrieb möglich, danach dauerhaft nötig.

Technische Daten

TypVUVG-L14-T32C-A-G18-P1
Festo-Teilenummer8033523
Ventilfunktion2x3/2 geschlossen monostabil
Betätigungsartelektrisch
Ventilgröße14 mm
Normalnenndurchfluss (nach DIN 1343)560 l/min
Pneumatischer ArbeitsanschlussG1/8
Betriebsdruck1,5 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartpneumatische Feder
Zulassungc UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL MH19482
SchutzartIP65, mit elektrischem Vorsteuerventil und Steckdose
Nennweite4,6 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Steuerartvorgesteuert
Steuerluftversorgungintern
Überdeckungpositive Überdeckung
Steuerdruck1,5 bis 8 bar
Vakuumtauglichkeitnein
Schaltzeit aus18 ms
Schaltzeit ein11 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal700 µs
Maximaler negativer Prüfimpuls bei 1-Signal900 µs
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Mediumstemperatur-5 bis 60 °C
Umgebungstemperatur-5 bis 60 °C
Produktgewicht65 g
Elektrischer Anschlussüber elektrisches Vorsteuerventil
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Pneumatischer Anschluss 1G1/8
Pneumatischer Anschluss 2G1/8
Pneumatischer Anschluss 3G1/8
Pneumatischer Anschluss 4G1/8
Pneumatischer Anschluss 5G1/8
Vorsteuerschnittstellenach ISO 15218
WerkstoffhinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
HerstellerFesto
Hersteller-Nr.VUVG-L14-T32C-A-G18-P1
EAN4052568428860
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeG 1/8
Nennweite DN [mm]4,6
DichtmaterialHNBR, NBR
GehäusewerkstoffAluminium
MediumDruckluft
Funktion2x3/2 geschlossen monostabil
Durchfluss [l/min]560
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 60
NormISO 15218
SerieVUVG
Betriebsdruck max [bar]8
Pneumatischer AnschlussG1/8
Temperaturbereich-5-60 °C
Temperatur (max.)60
