Magnetventil 5/3 Mittelstellung belüftet, 18 mm, G1/4 VUVG-L18-P53U-G14-P1 - Festo 8033558

Festo ✓ Originalprodukt Neuware

VUVG-Magnetventil mit Ventilfunktion 5/3 Mittelstellung belüftet für 1000 l/min bei 3 bis 8 bar Betriebsdruck. Anschluss G1/4, Ventilgröße 18 mm, Vorsteuerschnittstelle nach ISO 15218.

Netto
80,39 €
zzgl. MwSt.
95,66 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8033558
Hersteller-Nr. VUVG-L18-P53U-G14-P1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

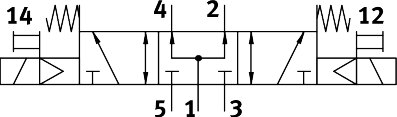

Das Magnetventil VUVG-L18-P53U-G14-P1 ist ein 5/3-Wegeventil und belüftet in der Mittelstellung beide Arbeitsanschlüsse. Der Normalnenndurchfluss liegt bei 1000 l/min, die Ventilgröße bei 18 mm.

Vorteile

  • Durchfluss und Schaltzeit: 1000 l/min bei Ventilgröße 18 mm, schaltet in 15 ms ein und 32 ms aus.
  • Vorsteuerung: Schnittstelle nach ISO 15218.
  • Korrosionsschutz: KBK 2 - mäßige Korrosionsbeanspruchung.
  • Reinraum: Klasse 5 nach ISO 14644-1.
  • Druckbereich: 3 bis 8 bar Betriebsdruck.
  • Schutz: Schutzart IP65 mit Steckdose.

Einsatz

Das VUVG-L18-P53U-G14-P1 belüftet in Mittelstellung beide Zylinderkammern. Die Vorsteuerung wird intern versorgt. Montage auf Anschlussleiste, mit Durchgangsbohrung, Produktgewicht 136 g. Zulässig ist Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 60 °C, Umgebung -5 bis 60 °C. Ölung ist möglich, dann aber dauerhaft.

Technische Daten

TypVUVG-L18-P53U-G14-P1
Festo-Teilenummer8033558
Ventilfunktion5/3 belüftet
Betätigungsartelektrisch
Ventilgröße18 mm
Normalnenndurchfluss (nach DIN 1343)1000 l/min
Pneumatischer ArbeitsanschlussG1/4
Betriebsdruck3 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL MH19482
SchutzartIP65, mit elektrischem Vorsteuerventil und Steckdose
Nennweite6,3 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Steuerartvorgesteuert
Steuerluftversorgungintern
Überdeckungunbestimmte Überdeckung
Steuerdruck3 bis 8 bar
Schaltzeit aus32 ms
Schaltzeit ein15 ms
Schaltzeit um21 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal700 µs
Maximaler negativer Prüfimpuls bei 1-Signal900 µs
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Mediumstemperatur-5 bis 60 °C
Umgebungstemperatur-5 bis 60 °C
Produktgewicht136 g
Elektrischer Anschlussüber elektrisches Vorsteuerventil
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Pneumatischer Anschluss 1G1/4
Pneumatischer Anschluss 2G1/4
Pneumatischer Anschluss 3G1/4
Pneumatischer Anschluss 4G1/4
Pneumatischer Anschluss 5G1/4
Vorsteuerschnittstellenach ISO 15218
WerkstoffhinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Gewicht0,135 kg
HerstellerFesto
Hersteller-Nr.VUVG-L18-P53U-G14-P1
EAN4052568429218
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeG 1/4
Nennweite DN [mm]6,3
DichtmaterialHNBR, NBR
GehäusewerkstoffAluminium
MediumDruckluft
Funktion5/3 belüftet
Durchfluss [l/min]1000
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 60
NormISO 15218
SerieVUVG
Betriebsdruck max [bar]8
Pneumatischer AnschlussG1/4
Temperaturbereich-5-60 °C
Temperatur (max.)60
