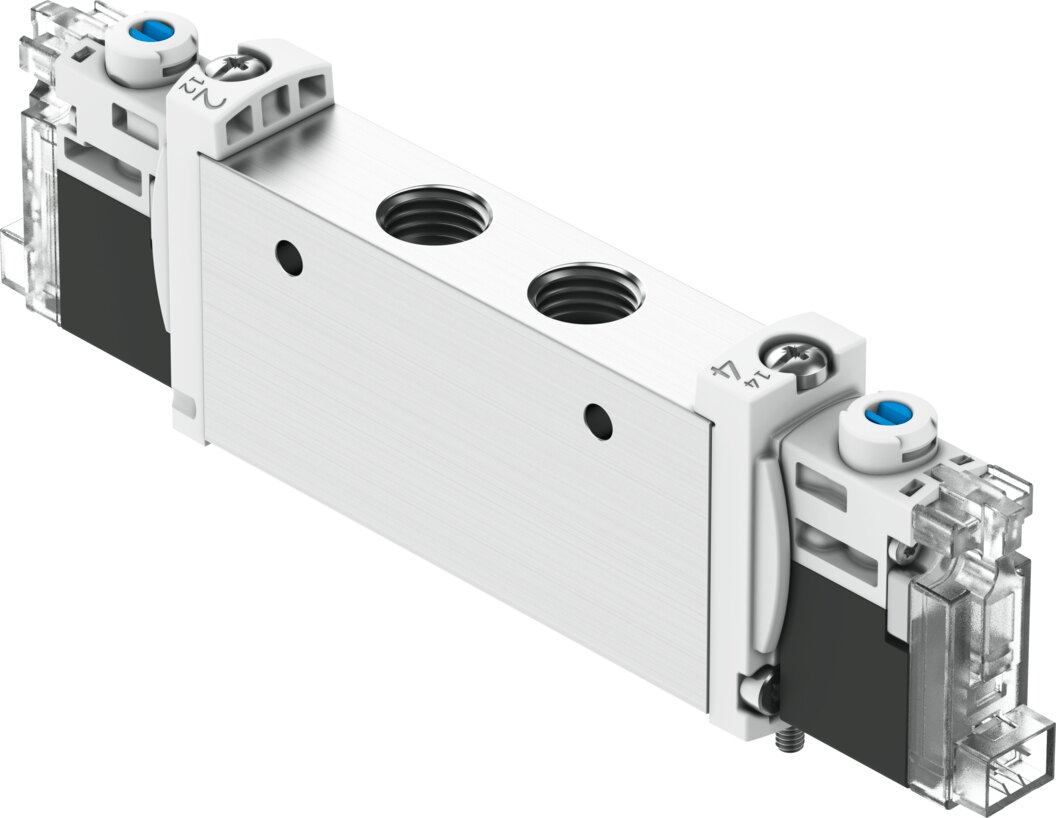

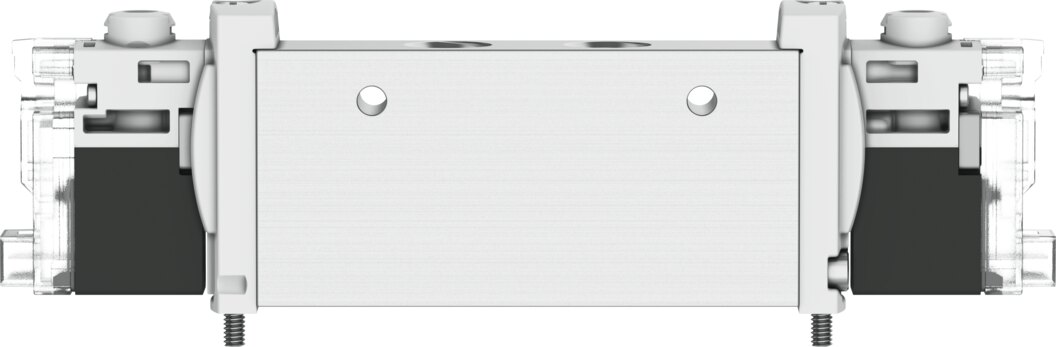

Magnetventil 5/3 Mittelstellung entlüftet, 14 mm, G1/8 VUVG-L14-P53E-T-G18-1H2L-F1A - Festo 8164559

Festo ✓ Originalprodukt Neuware

Magnetventil 5/3 Mittelstellung entlüftet der Baureihe VUVG: 550 l/min Normalnenndurchfluss, Betriebsdruck 3 bis 8 bar. Anschluss G1/8, Ventilgröße 14 mm, Spule 24 V DC mit 0,8 W.

Netto
121,01 €
zzgl. MwSt.
144,00 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8164559
Hersteller-Nr. VUVG-L14-P53E-T-G18-1H2L-F1A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVG-L14-P53E-T-G18-1H2L-F1A schaltet in der Mittelstellung die Anschlüsse 2 und 4 auf Entlüftung, es arbeitet als 5/3-Wegeventil. Bei 14 mm Ventilgröße liefert es 550 l/min.

Vorteile

  • Durchfluss und Schaltzeit: 550 l/min bei Ventilgröße 14 mm, schaltet in 15 ms ein und 45 ms aus.
  • Druckbereich: 3 bis 8 bar Betriebsdruck.
  • Spule: 24 V DC: 0,8 W, Einschaltdauer 100 %.
  • Schutz: Schutzart IP40, Umgebung -5 bis 50 °C.
  • Reinraum: Klasse 5 nach ISO 14644-1.

Einsatz

In Mittelstellung ist der Zylinder drucklos. Steuerluft intern aus Anschluss 1. Handhilfsbetätigung rastend, tastend, verdeckt. Befestigung auf Anschlussleiste, mit Durchgangsbohrung, Produktgewicht 89 g. Betriebsmedium Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 50 °C, Umgebung -5 bis 50 °C. Einmal geölt, muss die Ölung bleiben. Geeignet für Batteriefertigung (F1a, wenig Cu/Zn/Ni).

Technische Daten

TypVUVG-L14-P53E-T-G18-1H2L-F1A
Festo-Teilenummer8164559
Ventilfunktion5/3 entlüftet
Betätigungsartelektrisch
Ventilgröße14 mm
Normalnenndurchfluss (nach DIN 1343)550 l/min
Pneumatischer ArbeitsanschlussG1/8
Betriebsspannung24 V DC
Betriebsdruck3 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
ZulassungRCM Mark, c UL us - Recognized (OL)
Zertifikat ausstellende StelleUL MH19482
SchutzartIP40
Nennweite5,6 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend, verdeckt
Steuerartvorgesteuert
Steuerluftversorgungintern
Überdeckungpositive Überdeckung
Steuerdruck3 bis 8 bar
Vakuumtauglichkeitnein
Schaltzeit aus45 ms
Schaltzeit ein15 ms
Schaltzeit um28 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal700 µs
Maximaler negativer Prüfimpuls bei 1-Signal900 µs
Spulenkennwerte24 V DC: 0,8 W
Zulässige Spannungsschwankungen+/- 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Einschränkung Umgebungs- und Medientemperatur-5 - 50 °C, ohne Haltestromabsenkung
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
Mediumstemperatur-5 bis 50 °C
Umgebungstemperatur-5 bis 50 °C
Produktgewicht89 g
Elektrischer AnschlussStecker
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Pneumatischer Anschluss 1G1/8
Pneumatischer Anschluss 2G1/8
Pneumatischer Anschluss 3G1/8
Pneumatischer Anschluss 4G1/8
Pneumatischer Anschluss 5G1/8
WerkstoffhinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff SchraubenStahl, beschichtet
Gewicht0,09 kg
HerstellerFesto
Hersteller-Nr.VUVG-L14-P53E-T-G18-1H2L-F1A
EAN4052568612313
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeG 1/8
Nennweite DN [mm]5,6
DichtmaterialHNBR, NBR
GehäusewerkstoffAluminium
MediumDruckluft
Funktion5/3 entlüftet
Durchfluss [l/min]550
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 50
SerieVUVG
Betriebsdruck max [bar]8
Pneumatischer AnschlussG1/8
Temperatur (max.)50
