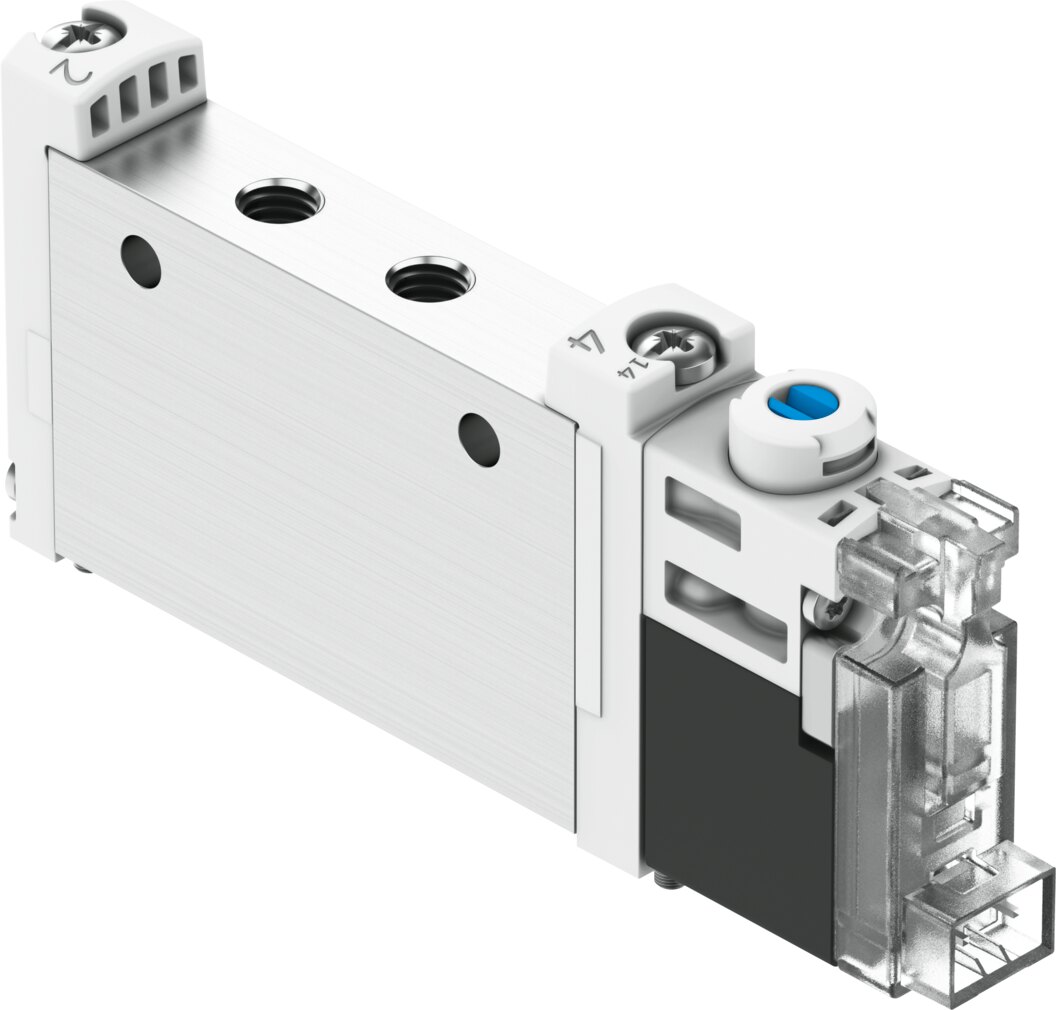

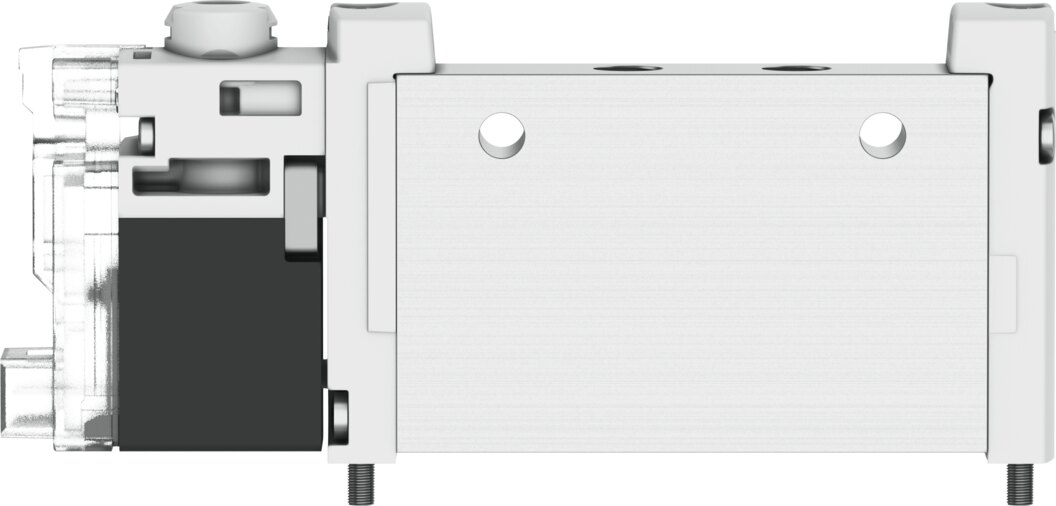

Magnetventil 5/2 monostabil, 10 mm, M5 VUVG-L10-M52-RZT-M5-1H2L-F1A - Festo 8164337

Festo ✓ Originalprodukt Neuware

Festo Magnetventil VUVG-L10-M52-RZT-M5-1H2L-F1A, Funktion 5/2 monostabil: 220 l/min Normalnenndurchfluss, Betriebsdruck -0,9 bis 10 bar. Anschluss M5, Ventilgröße 10 mm, Spule 24 V DC mit 0,8 W.

Netto
73,49 €
zzgl. MwSt.
87,45 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8164337
Hersteller-Nr. VUVG-L10-M52-RZT-M5-1H2L-F1A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVG-L10-M52-RZT-M5-1H2L-F1A arbeitet als monostabiles 5/2-Wegeventil, die Rückstellung übernimmt mechanische und pneumatische Feder. In Ventilgröße 10 mm erreicht es 220 l/min Normalnenndurchfluss.

Vorteile

  • Durchfluss und Schaltzeit: 220 l/min bei Ventilgröße 10 mm, schaltet in 10 ms ein und 20 ms aus.
  • Schutz: Schutzart IP40, Umgebung -5 bis 50 °C.
  • Spule: 24 V DC: 0,8 W, Einschaltdauer 100 %.
  • Druckbereich: -0,9 bis 10 bar, vakuumtauglich.
  • Reinraum: Klasse 5 nach ISO 14644-1.

Einsatz

Passend für doppeltwirkende Zylinder. Steuerluft extern, Steuerdruck 2,5 bis 8 bar. Handhilfsbetätigung rastend, tastend, verdeckt. Befestigung auf Anschlussleiste, mit Durchgangsbohrung, Produktgewicht 55 g. Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 50 °C, Umgebung -5 bis 50 °C. Geölter Betrieb möglich, danach dauerhaft nötig. Geeignet für Batteriefertigung (F1a, wenig Cu/Zn/Ni).

Technische Daten

TypVUVG-L10-M52-RZT-M5-1H2L-F1A
Festo-Teilenummer8164337
Ventilfunktion5/2 monostabil
Betätigungsartelektrisch
Ventilgröße10 mm
Normalnenndurchfluss (nach DIN 1343)220 l/min
Pneumatischer ArbeitsanschlussM5
Betriebsspannung24 V DC
Betriebsdruck-0,9 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder, pneumatische Feder
ZulassungRCM Mark, c UL us - Recognized (OL)
Zertifikat ausstellende StelleUL MH19482
SchutzartIP40
Nennweite3,2 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend, verdeckt
Steuerartvorgesteuert
Steuerluftversorgungextern
Überdeckungpositive Überdeckung
Steuerdruck2,5 bis 8 bar
Vakuumtauglichkeitja
Schaltzeit aus20 ms
Schaltzeit ein10 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal700 µs
Maximaler negativer Prüfimpuls bei 1-Signal900 µs
Spulenkennwerte24 V DC: 0,8 W
Zulässige Spannungsschwankungen+/- 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Einschränkung Umgebungs- und Medientemperatur-5 - 50 °C, ohne Haltestromabsenkung
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
Mediumstemperatur-5 bis 50 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 50 °C
Produktgewicht55 g
Elektrischer AnschlussStecker
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Steuerluft 12/14M3
Pneumatischer Anschluss 1M5
Pneumatischer Anschluss 2M5
Pneumatischer Anschluss 3M5
Pneumatischer Anschluss 4M5
Pneumatischer Anschluss 5M5
WerkstoffhinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff SchraubenStahl, beschichtet
Gewicht0,046 kg
HerstellerFesto
Hersteller-Nr.VUVG-L10-M52-RZT-M5-1H2L-F1A
EAN4052568611972
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM5
Nennweite DN [mm]3,2
DichtmaterialHNBR, NBR
GehäusewerkstoffAluminium
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]220
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 50
SerieVUVG
Betriebsdruck max [bar]10
Pneumatischer AnschlussM5
Temperatur (max.)50
