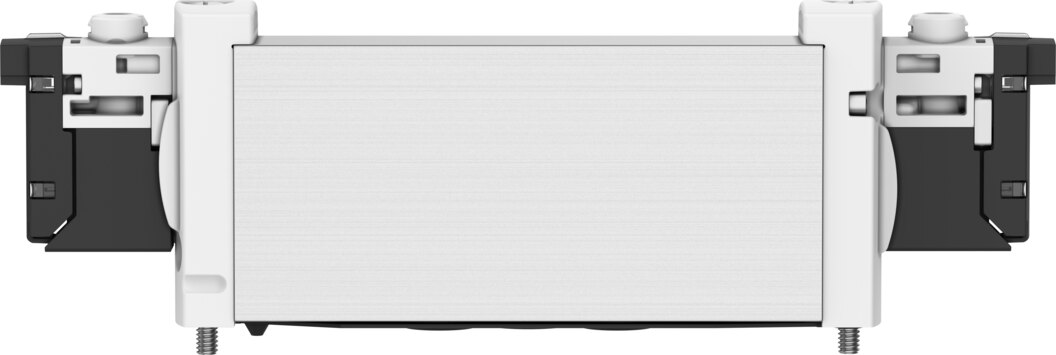

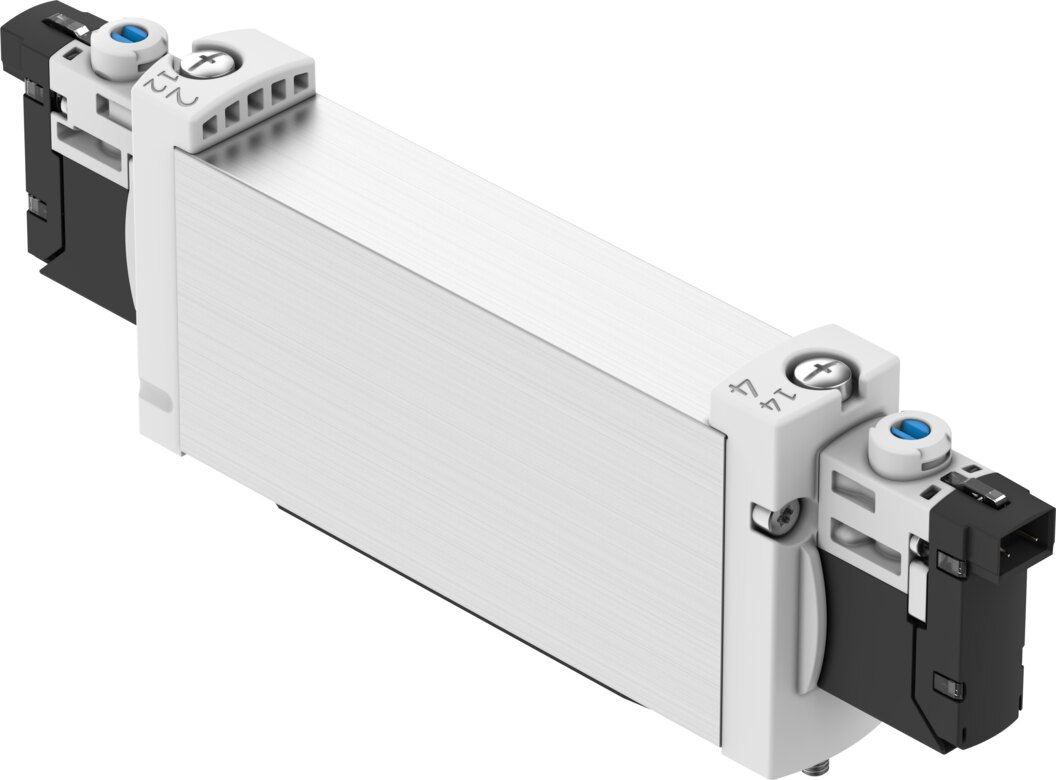

Magnetventil 2x3/2 geschlossen monostabil, Ventilgröße 18 mm, Flanschausführung VUVG-B18-T32C-AZT-F-1H2L-W1 - Festo 578827
Das Magnetventil VUVG-B18-T32C-AZT-F-1H2L-W1 mit Ventilfunktion 2x3/2 geschlossen monostabil und 18 mm Ventilgröße steuert zwei einfachwirkende Antriebe oder getrennte Druckluftkreise. Betriebsdruck 1,5 bis 10 bar, Flanschausführung zur Montage auf Anschlussleiste, Spule 24 V DC mit 1,0 W.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit 800 l/min Normalnenndurchfluss bei 18 mm Ventilgröße steuert das Festo Magnetventil VUVG-B18-T32C-AZT-F-1H2L-W1 zwei einfachwirkende Antriebe oder getrennte Druckluftkreise. Im Gehäuse sitzen zwei getrennt ansteuerbare 3/2-Wegeventile, beide in Grundstellung geschlossen.
Vorteile
- Normalnenndurchfluss 800 l/min bei 18 mm Ventilgröße, Nennweite 5,7 mm
- Betriebsdruck 1,5 bis 10 bar
- Kurze Schaltzeiten: 13 ms ein, 27 ms aus
- Spule 24 V DC mit 1,0 W, Einschaltdauer 100 %
- Flanschausführung zur Montage auf Anschlussleiste
- Reinraumtauglich: Klasse 5 nach ISO 14644-1
Einsatz
Das Ventil arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4]. Ein einmal geölter Betrieb muss beibehalten werden. Zulässige Medien- und Umgebungstemperatur des VUVG-B18-T32C-AZT-F-1H2L-W1: -5 bis 60 °C, die Einbaulage ist frei wählbar. Elektrisch wird das Festo 578827 2-polig, Anschlussbild H, horizontaler Anschluss, Kabel mit offenem Ende angeschlossen, mechanisch auf Anschlussleiste befestigt.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VUVG-B18-T32C-AZT-F-1H2L-W1 |
| Festo-Teilenummer | 578827 |
| Baureihe | VUVG |
| Ventilfunktion | 2x3/2 geschlossen monostabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 18 mm |
| Normalnenndurchfluss | 800 l/min |
| Pneumatischer Arbeitsanschluss | Flansch |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | 1,5 bis 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | pneumatische Feder |
| Zulassung | RCM-Zeichen, c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel |
| Schutzart | IP40, mit Steckdose |
| Nennweite | 5,7 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend, verdeckt |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | extern |
| Überdeckung | positive Überdeckung |
| Steuerdruck | 1,5 bis 8 bar |
| Schaltzeit aus | 27 ms |
| Schaltzeit ein | 13 ms |
| Einschaltdauer | 100 % |
| Maximaler positiver Prüfimpuls bei 0-Signal | 700 µs |
| Maximaler negativer Prüfimpuls bei 1-Signal | 900 µs |
| Spulenkennwerte | 24 V DC: 1,0 W |
| Zulässige Spannungsschwankungen | ±10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Einschränkung Umgebungs- und Medientemperatur | -5 bis 50 °C, ohne Haltestromabsenkung |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 5 nach ISO 14644-1 |
| Mediumstemperatur | -5 bis 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -5 bis 60 °C |
| Elektrischer Anschluss | 2-polig, Anschlussbild H, horizontaler Anschluss, Kabel mit offenem Ende |
| Befestigungsart | auf Anschlussleiste |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Gewicht | 0,19 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUVG-B18-T32C-AZT-F-1H2L-W1 |
| EAN | 4052568385125 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Nennweite DN [mm] | 5,7 |
| Dichtmaterial | HNBR, NBR |
| Medium | Druckluft |
| Funktion | 2x3/2 geschlossen monostabil |
| Durchfluss [l/min] | 800 |
| Bauart | Kolben-Schieber |
| Medientemperatur [°C] | -5 bis 60 |
| Serie | VUVG |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | Flansch |
| Temperaturbereich | -5-60 °C |
| Temperatur (max.) | 60 |
