Magnetventil 2x 3/2 offen/geschlossen monostabil, 10 mm, M5 VUVG-L10-T32H-MT-M5-1H2L-F1A - Festo 8164326
Magnetventil 2x 3/2 offen/geschlossen monostabil der Baureihe VUVG für 125 l/min bei 2,5 bis 8 bar Betriebsdruck. Anschluss M5, Ventilgröße 10 mm, Spule 24 V DC mit 0,8 W.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung

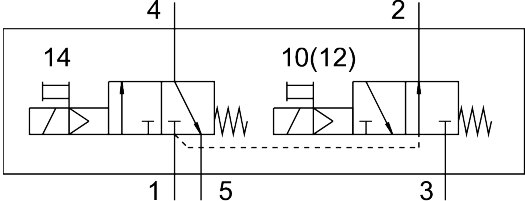

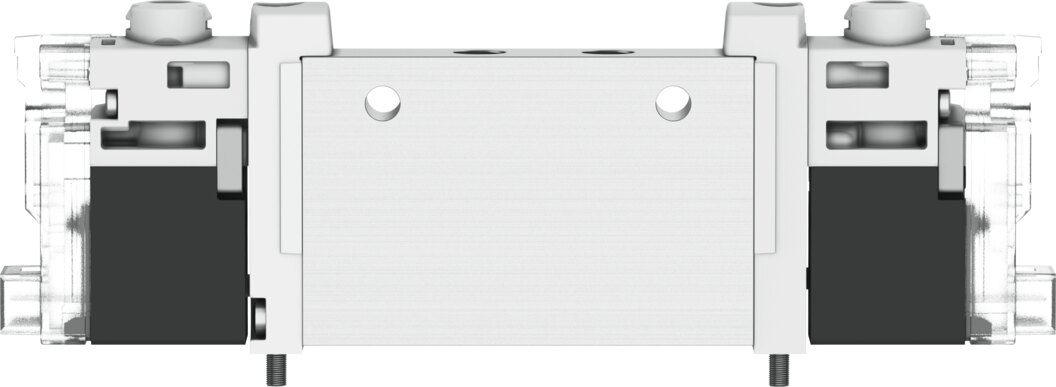

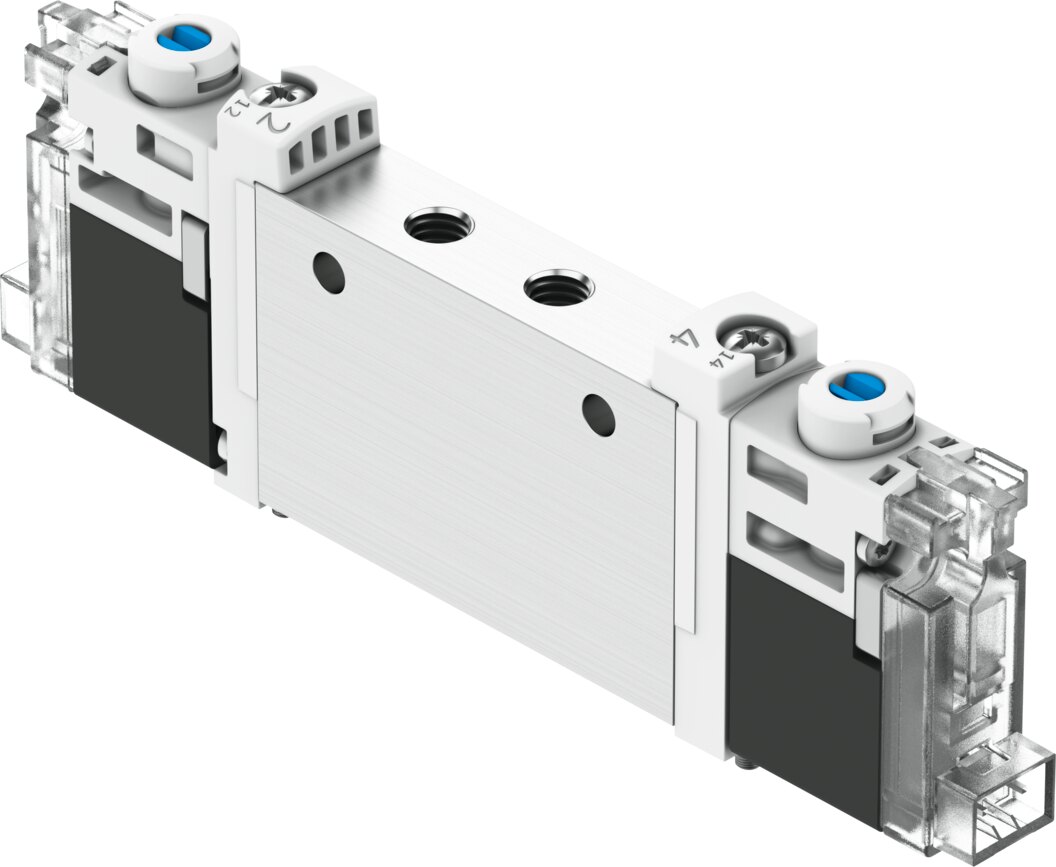

Das Magnetventil VUVG-L10-T32H-MT-M5-1H2L-F1A vereint zwei 3/2-Wegeventile (eines in Ruhestellung offen, eines geschlossen) in einem Gehäuse. Bei 10 mm Ventilgröße liefert es 125 l/min.
Vorteile
- Durchfluss und Schaltzeit: 125 l/min bei Ventilgröße 10 mm, schaltet in 10 ms ein und 13 ms aus.
- Druckbereich: 2,5 bis 8 bar Betriebsdruck.
- Reinraum: Klasse 5 nach ISO 14644-1.
- Schutz: Schutzart IP40, Umgebung -5 bis 50 °C.
- Spule: 24 V DC: 0,8 W, Einschaltdauer 100 %.
Einsatz
Geeignet für einfachwirkende Zylinder und getrennte Luftkreise. Steuerluft intern aus Anschluss 1. Handhilfsbetätigung rastend, tastend, verdeckt. Montage auf Anschlussleiste, mit Durchgangsbohrung, Produktgewicht 54 g. Betriebsmedium Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 50 °C, Umgebung -5 bis 50 °C. Einmal geölt, muss die Ölung bleiben. Geeignet für Batteriefertigung (F1a, wenig Cu/Zn/Ni).
Technische Daten
| Typ | VUVG-L10-T32H-MT-M5-1H2L-F1A |
|---|---|
| Festo-Teilenummer | 8164326 |
| Ventilfunktion | 2x3/2 offen/geschlossen monostabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 10 mm |
| Normalnenndurchfluss (nach DIN 1343) | 125 l/min |
| Pneumatischer Arbeitsanschluss | M5 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | 2,5 bis 8 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Zulassung | RCM Mark, c UL us - Recognized (OL) |
| Zertifikat ausstellende Stelle | UL MH19482 |
| Schutzart | IP40 |
| Nennweite | 1,8 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend, verdeckt |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Überdeckung | positive Überdeckung |
| Steuerdruck | 2 bis 8 bar |
| Vakuumtauglichkeit | nein |
| Schaltzeit aus | 13 ms |
| Schaltzeit ein | 10 ms |
| Einschaltdauer | 100 % |
| Maximaler positiver Prüfimpuls bei 0-Signal | 700 µs |
| Maximaler negativer Prüfimpuls bei 1-Signal | 900 µs |
| Spulenkennwerte | 24 V DC: 0,8 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Einschränkung Umgebungs- und Medientemperatur | -5 - 50 °C, ohne Haltestromabsenkung |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 5 nach ISO 14644-1 |
| Lagertemperatur | -20 bis 60 °C |
| Mediumstemperatur | -5 bis 50 °C |
| Umgebungstemperatur | -5 bis 50 °C |
| Produktgewicht | 54 g |
| Elektrischer Anschluss | Stecker |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | M5 |
| Pneumatischer Anschluss 2 | M5 |
| Pneumatischer Anschluss 3 | M5 |
| Pneumatischer Anschluss 4 | M5 |
| Pneumatischer Anschluss 5 | M5 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Schrauben | Stahl, beschichtet |
| Gewicht | 0,055 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUVG-L10-T32H-MT-M5-1H2L-F1A |
| EAN | 4052568611866 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | M5 |
| Nennweite DN [mm] | 1,8 |
| Dichtmaterial | HNBR, NBR |
| Gehäusewerkstoff | Aluminium |
| Medium | Druckluft |
| Funktion | 2x3/2 offen/geschlossen monostabil |
| Durchfluss [l/min] | 125 |
| Bauart | Kolben-Schieber |
| Medientemperatur [°C] | -5 bis 50 |
| Serie | VUVG |
| Betriebsdruck max [bar] | 8 |
| Pneumatischer Anschluss | M5 |
| Temperatur (max.) | 50 |
