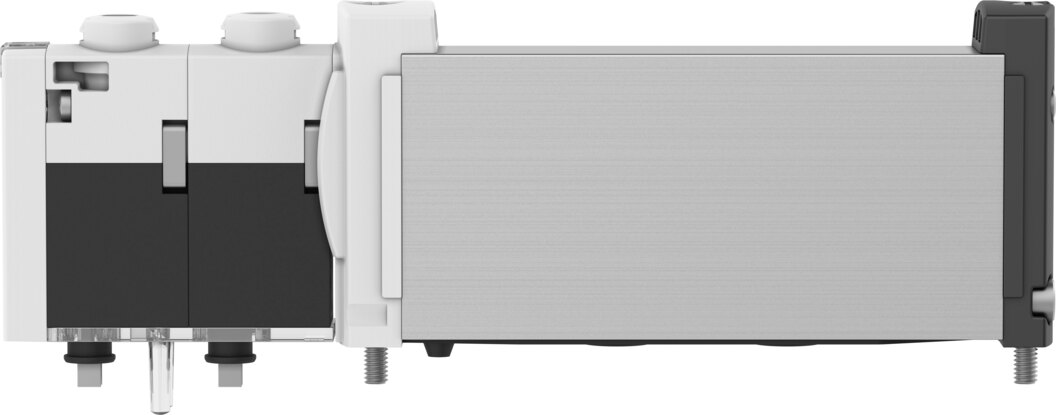

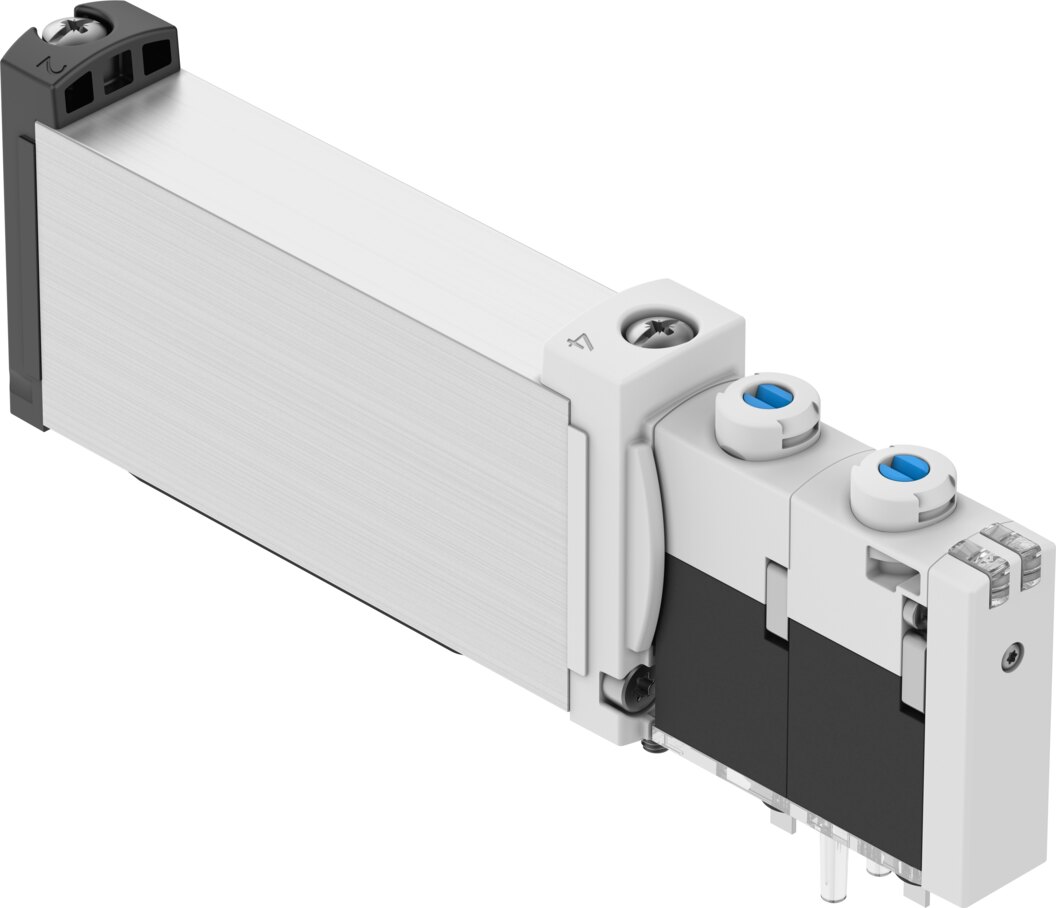

Magnetventil 2x 3/2 geschlossen monostabil, 14 mm, für Anschlussleiste VUVG-B14-T32C-AZT-F-1T1L-EX2C - Festo 8041958
VUVG-Magnetventil mit Ventilfunktion 2x 3/2 geschlossen monostabil: 490 l/min Normalnenndurchfluss, Betriebsdruck 1,5 bis 10 bar. Flanschanschluss für Anschlussleiste, Ventilgröße 14 mm, Spule 24 V DC mit 1,0 W.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Magnetventil VUVG-B14-T32C-AZT-F-1T1L-EX2C enthält zwei getrennt ansteuerbare 3/2-Wegefunktionen, beide in Grundstellung gesperrt. Der Normalnenndurchfluss liegt bei 490 l/min, die Ventilgröße bei 14 mm.
Vorteile
- Durchfluss und Schaltzeit: 490 l/min bei Ventilgröße 14 mm, schaltet in 10 ms ein und 29 ms aus.
- Korrosionsschutz: KBK 2 - mäßige Korrosionsbeanspruchung.
- Druckbereich: 1,5 bis 10 bar Betriebsdruck.
- Spule: 22 V DC: 1,0 W, Einschaltdauer 100 %.
- Schutz: Schutzart IP65, IP67, Umgebung -5 bis 60 °C.
Einsatz
Mit dem VUVG-B14-T32C-AZT-F-1T1L-EX2C lassen sich einfachwirkende Antriebe oder Blasluftkreise schalten. Steuerluft extern, Steuerdruck 1,5 bis 8 bar. Handhilfsbetätigung rastend, tastend. Befestigung auf Anschlussleiste, Produktgewicht 102 g. Zulässig ist Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 60 °C, Umgebung -5 bis 60 °C. Ölung ist möglich, dann aber dauerhaft.
Technische Daten
| Typ | VUVG-B14-T32C-AZT-F-1T1L-EX2C |
|---|---|
| Festo-Teilenummer | 8041958 |
| Ventilfunktion | 2x3/2 geschlossen monostabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 14 mm |
| Normalnenndurchfluss (nach DIN 1343) | 490 l/min |
| Pneumatischer Arbeitsanschluss | Flansch |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | 1,5 bis 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | pneumatische Feder |
| Zulassung | c UL us - Recognized (OL) |
| Schutzart | IP65, IP67 |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | extern |
| Überdeckung | positive Überdeckung |
| Signalzustandsanzeige | LED |
| Steuerdruck | 1,5 bis 8 bar |
| Maximale Schaltfrequenz | 3 Hz |
| Schaltzeit aus | 29 ms |
| Schaltzeit ein | 10 ms |
| Einschaltdauer | 100 % |
| Maximaler positiver Prüfimpuls bei 0-Signal | 1600 µs |
| Maximaler negativer Prüfimpuls bei 1-Signal | 3000 µs |
| Spulenkennwerte | 22 V DC: 1,0 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Mediumstemperatur | -5 bis 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -5 bis 60 °C |
| Produktgewicht | 102 g |
| Elektrischer Anschluss | über Anschlussplatte |
| Befestigungsart | auf Anschlussleiste |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Gewicht | 0,11 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUVG-B14-T32C-AZT-F-1T1L-EX2C |
| EAN | 4052568434793 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Dichtmaterial | HNBR, NBR |
| Gehäusewerkstoff | Aluminium |
| Medium | Druckluft |
| Funktion | 2x3/2 geschlossen monostabil |
| Durchfluss [l/min] | 490 |
| Bauart | Kolben-Schieber |
| Medientemperatur [°C] | -5 bis 60 |
| Serie | VUVG |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | Flansch |
| Temperaturbereich | -5-60 °C |
| Temperatur (max.) | 60 |
