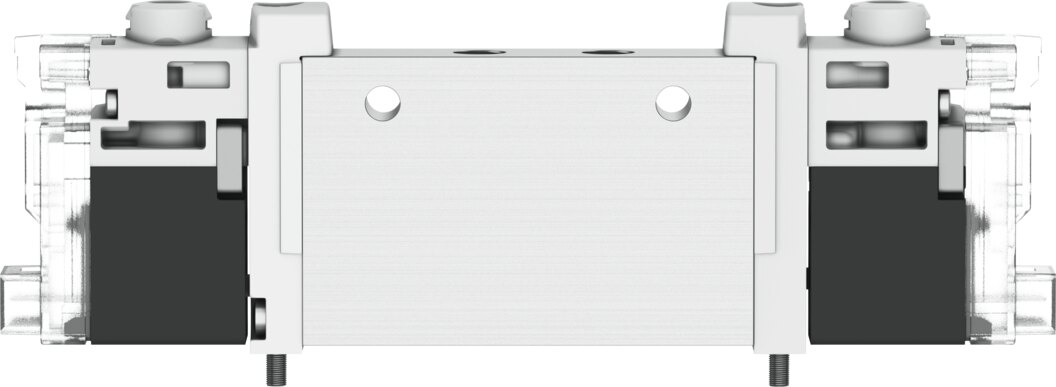

Magnetventil 2x 3/2 offen monostabil, 10 mm, M5 VUVG-L10-T32U-AZT-M5-1H2L-F1A - Festo 8164333

Festo ✓ Originalprodukt Neuware

VUVG-Magnetventil mit Ventilfunktion 2x 3/2 offen monostabil: 150 l/min Normalnenndurchfluss, Betriebsdruck 1,5 bis 10 bar. Anschluss M5, Ventilgröße 10 mm, Spule 24 V DC mit 0,8 W.

Netto
105,16 €
zzgl. MwSt.
125,14 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8164333
Hersteller-Nr. VUVG-L10-T32U-AZT-M5-1H2L-F1A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVG-L10-T32U-AZT-M5-1H2L-F1A enthält zwei getrennt ansteuerbare 3/2-Wegefunktionen, beide in Grundstellung durchgeschaltet. Der Normalnenndurchfluss liegt bei 150 l/min, die Ventilgröße bei 10 mm.

Vorteile

  • Durchfluss und Schaltzeit: 150 l/min bei Ventilgröße 10 mm, schaltet in 8 ms ein und 17 ms aus.
  • Reinraum: Klasse 5 nach ISO 14644-1.
  • Druckbereich: 1,5 bis 10 bar Betriebsdruck.
  • Schutz: Schutzart IP40, Umgebung -5 bis 50 °C.
  • Spule: 24 V DC: 0,8 W, Einschaltdauer 100 %.

Einsatz

Mit dem VUVG-L10-T32U-AZT-M5-1H2L-F1A lassen sich einfachwirkende Antriebe oder Blasluftkreise schalten. Steuerluft extern, Steuerdruck 1,5 bis 8 bar. Handhilfsbetätigung rastend, tastend, verdeckt. Befestigung auf Anschlussleiste, mit Durchgangsbohrung, Produktgewicht 55 g. Zulässig ist Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 50 °C, Umgebung -5 bis 50 °C. Ölung ist möglich, dann aber dauerhaft. Geeignet für Batteriefertigung (F1a, wenig Cu/Zn/Ni).

Technische Daten

TypVUVG-L10-T32U-AZT-M5-1H2L-F1A
Festo-Teilenummer8164333
Ventilfunktion2x3/2 offen monostabil
Betätigungsartelektrisch
Ventilgröße10 mm
Normalnenndurchfluss (nach DIN 1343)150 l/min
Pneumatischer ArbeitsanschlussM5
Betriebsspannung24 V DC
Betriebsdruck1,5 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartpneumatische Feder
ZulassungRCM Mark, c UL us - Recognized (OL)
Zertifikat ausstellende StelleUL MH19482
SchutzartIP40
Nennweite2,7 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend, verdeckt
Steuerartvorgesteuert
Steuerluftversorgungextern
Überdeckungpositive Überdeckung
Steuerdruck1,5 bis 8 bar
Vakuumtauglichkeitnein
Schaltzeit aus17 ms
Schaltzeit ein8 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal700 µs
Maximaler negativer Prüfimpuls bei 1-Signal900 µs
Spulenkennwerte24 V DC: 0,8 W
Zulässige Spannungsschwankungen+/- 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Einschränkung Umgebungs- und Medientemperatur-5 - 50 °C, ohne Haltestromabsenkung
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
Mediumstemperatur-5 bis 50 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 50 °C
Produktgewicht55 g
Elektrischer AnschlussStecker
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Steuerluft 12/14M3
Pneumatischer Anschluss 1M5
Pneumatischer Anschluss 2M5
Pneumatischer Anschluss 3M5
Pneumatischer Anschluss 4M5
Pneumatischer Anschluss 5M5
WerkstoffhinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff SchraubenStahl, beschichtet
Gewicht0,055 kg
HerstellerFesto
Hersteller-Nr.VUVG-L10-T32U-AZT-M5-1H2L-F1A
EAN4052568611934
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM5
Nennweite DN [mm]2,7
DichtmaterialHNBR, NBR
GehäusewerkstoffAluminium
MediumDruckluft
Funktion2x3/2 offen monostabil
Durchfluss [l/min]150
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 50
SerieVUVG
Betriebsdruck max [bar]10
Pneumatischer AnschlussM5
Temperatur (max.)50
