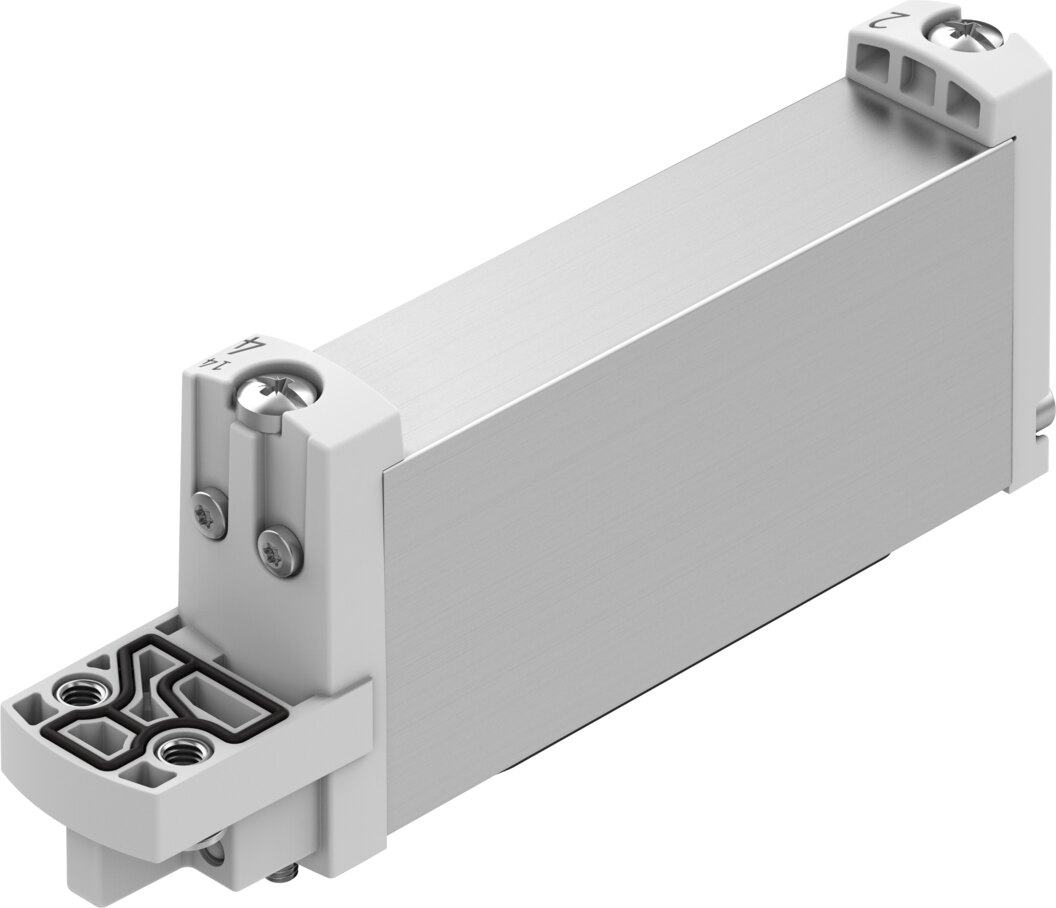

Magnetventil 5/2 monostabil, 14 mm, für Anschlussleiste VUVG-B14-M52-MZ-F-P1 - Festo 8033542

Festo ✓ Originalprodukt Neuware

Magnetventil 5/2 monostabil der Baureihe VUVG für 520 bis 630 l/min bei -0,9 bis 8 bar Betriebsdruck. Flanschanschluss für Anschlussleiste, Ventilgröße 14 mm, Vorsteuerschnittstelle nach ISO 15218.

Netto
51,20 €
zzgl. MwSt.
60,93 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8033542
Hersteller-Nr. VUVG-B14-M52-MZ-F-P1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVG-B14-M52-MZ-F-P1 schaltet als 5/2-Wegeventil und kehrt ohne Signal über eine mechanische Feder in die Grundstellung zurück. Bei 14 mm Ventilgröße liefert es 520 bis 630 l/min.

Vorteile

  • Durchfluss und Schaltzeit: 520 bis 630 l/min bei Ventilgröße 14 mm, schaltet in 12 ms ein und 26 ms aus.
  • Vorsteuerung: Schnittstelle nach ISO 15218.
  • Korrosionsschutz: KBK 2 - mäßige Korrosionsbeanspruchung.
  • Druckbereich: -0,9 bis 8 bar, vakuumtauglich.
  • Schutz: Schutzart IP65 mit Steckdose.
  • Reinraum: Klasse 5 nach ISO 14644-1.

Einsatz

Mit dem VUVG-B14-M52-MZ-F-P1 lassen sich doppeltwirkende Zylinder in beide Richtungen ansteuern. Steuerluft extern, Steuerdruck 3 bis 8 bar. Montage auf Anschlussleiste, Produktgewicht 58 g. Betriebsmedium Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 60 °C, Umgebung -5 bis 60 °C. Einmal geölt, muss die Ölung bleiben.

Technische Daten

TypVUVG-B14-M52-MZ-F-P1
Festo-Teilenummer8033542
Ventilfunktion5/2 monostabil
Betätigungsartelektrisch
Ventilgröße14 mm
Normalnenndurchfluss (nach DIN 1343)520 bis 630 l/min
Pneumatischer ArbeitsanschlussFlansch
Betriebsdruck-0,9 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL MH19482
SchutzartIP65, mit elektrischem Vorsteuerventil und Steckdose
Nennweite5,6 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Steuerartvorgesteuert
Steuerluftversorgungextern
Überdeckungpositive Überdeckung
Steuerdruck3 bis 8 bar
Vakuumtauglichkeitja
Schaltzeit aus26 ms
Schaltzeit ein12 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal700 µs
Maximaler negativer Prüfimpuls bei 1-Signal900 µs
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Mediumstemperatur-5 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 60 °C
Produktgewicht58 g
Elektrischer Anschlussüber elektrisches Vorsteuerventil
Befestigungsartauf Anschlussleiste
Vorsteuerschnittstellenach ISO 15218
WerkstoffhinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Gewicht0,08 kg
HerstellerFesto
Hersteller-Nr.VUVG-B14-M52-MZ-F-P1
EAN4052568429058
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
Nennweite DN [mm]5,6
DichtmaterialHNBR, NBR
GehäusewerkstoffAluminium
MediumDruckluft
Funktion5/2 monostabil
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 60
NormISO 15218
SerieVUVG
Betriebsdruck max [bar]8
Pneumatischer AnschlussFlansch
Temperaturbereich-5-60 °C
Temperatur (max.)60
