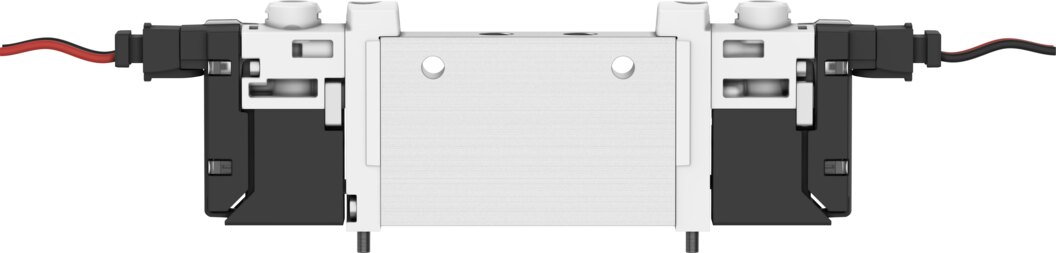

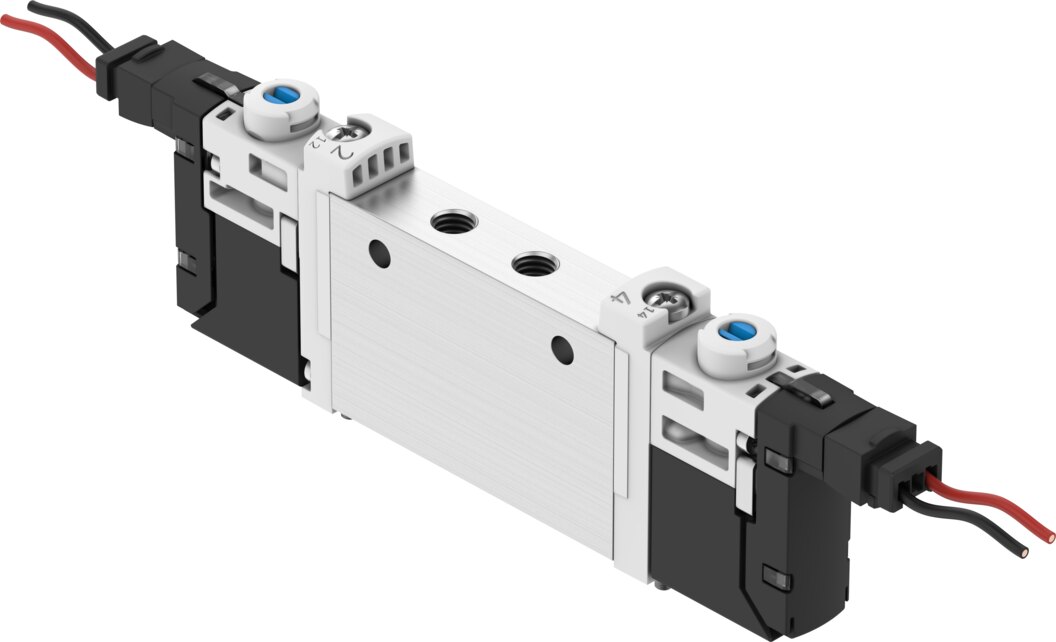

Magnetventil 2x3/2 geschlossen monostabil, Ventilgröße 10 mm, M5 VUVG-S10-T32C-AT-M5-1H2L-W1 - Festo 577329

Festo ✓ Originalprodukt Neuware

Das Magnetventil VUVG-S10-T32C-AT-M5-1H2L-W1 mit Ventilfunktion 2x3/2 geschlossen monostabil und 10 mm Ventilgröße steuert zwei einfachwirkende Antriebe oder getrennte Druckluftkreise. Betriebsdruck 1,5 bis 8 bar, Arbeitsanschlüsse M5, Spule 24 V DC mit 1,0 W. Schutzart IP40, mit Steckdose.

Netto
96,76 €
zzgl. MwSt.
115,14 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-577329
Hersteller-Nr. VUVG-S10-T32C-AT-M5-1H2L-W1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVG-S10-T32C-AT-M5-1H2L-W1 aus der Festo-Baureihe VUVG bringt 150 l/min Normalnenndurchfluss bei 10 mm Ventilgröße. Im Gehäuse sitzen zwei getrennt ansteuerbare 3/2-Wegeventile, beide in Grundstellung geschlossen.

Vorteile

  • Normalnenndurchfluss 150 l/min bei 10 mm Ventilgröße, Nennweite 2,7 mm
  • Betriebsdruck 1,5 bis 8 bar
  • Kurze Schaltzeiten: 6 ms ein, 15 ms aus
  • Spule 24 V DC mit 1,0 W, Einschaltdauer 100 %
  • Arbeitsanschlüsse M5
  • Reinraumtauglich: Klasse 5 nach ISO 14644-1

Einsatz

Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb ist möglich und danach dauerhaft erforderlich. Zulässige Medien- und Umgebungstemperatur des VUVG-S10-T32C-AT-M5-1H2L-W1: -5 bis 60 °C, die Einbaulage ist frei wählbar. Montage des VUVG-S10-T32C-AT-M5-1H2L-W1: auf Anschlussleiste, mit Durchgangsbohrung, elektrischer Anschluss 2-polig, Anschlussbild H, horizontaler Anschluss, Kabel mit offenem Ende.

Technische Daten

MerkmalWert
TypVUVG-S10-T32C-AT-M5-1H2L-W1
Festo-Teilenummer577329
BaureiheVUVG
Ventilfunktion2x3/2 geschlossen monostabil
Betätigungsartelektrisch
Ventilgröße10 mm
Normalnenndurchfluss150 l/min
Pneumatischer ArbeitsanschlussM5
Betriebsspannung24 V DC
Betriebsdruck1,5 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartpneumatische Feder
ZulassungRCM-Zeichen, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP40, mit Steckdose
Nennweite2,7 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend, verdeckt
Steuerartvorgesteuert
Steuerluftversorgungintern
Überdeckungpositive Überdeckung
Steuerdruck1,5 bis 8 bar
Vakuumtauglichkeitnein
Schaltzeit aus15 ms
Schaltzeit ein6 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal700 µs
Maximaler negativer Prüfimpuls bei 1-Signal900 µs
Spulenkennwerte24 V DC: 1,0 W
Zulässige Spannungsschwankungen±10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Einschränkung Umgebungs- und Medientemperatur-5 bis 50 °C, ohne Haltestromabsenkung
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Mediumstemperatur-5 bis 60 °C
Umgebungstemperatur-5 bis 60 °C
Elektrischer Anschluss2-polig, Anschlussbild H, horizontaler Anschluss, Kabel mit offenem Ende
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Pneumatischer Anschluss 1M5
Pneumatischer Anschluss 2M5
Pneumatischer Anschluss 3M5
Pneumatischer Anschluss 4M5
Pneumatischer Anschluss 5M5
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Gewicht0,07 kg
HerstellerFesto
Hersteller-Nr.VUVG-S10-T32C-AT-M5-1H2L-W1
EAN4052568381561
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM5
Nennweite DN [mm]2,7
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion2x3/2 geschlossen monostabil
Durchfluss [l/min]150
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 60
SerieVUVG
Betriebsdruck max [bar]8
Pneumatischer AnschlussM5
Temperaturbereich-5-60 °C
Temperatur (max.)60
