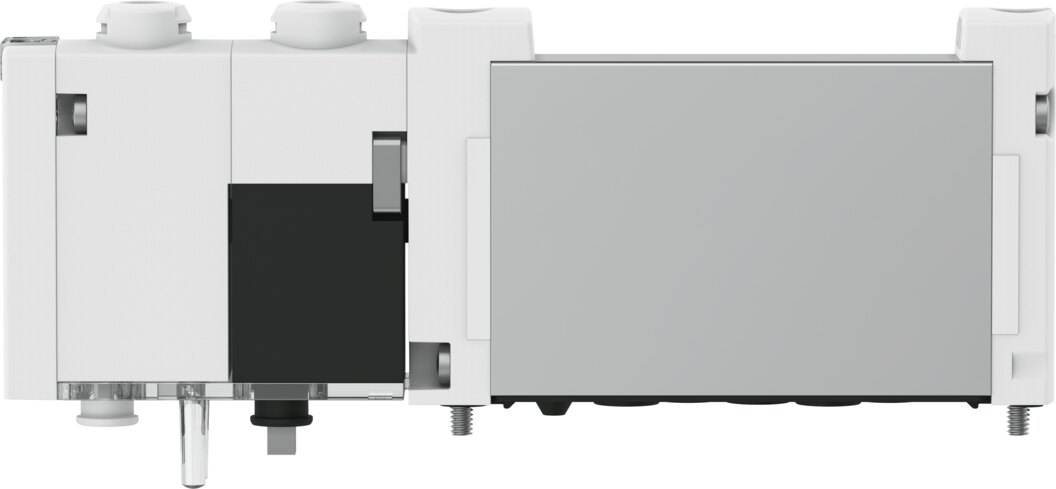

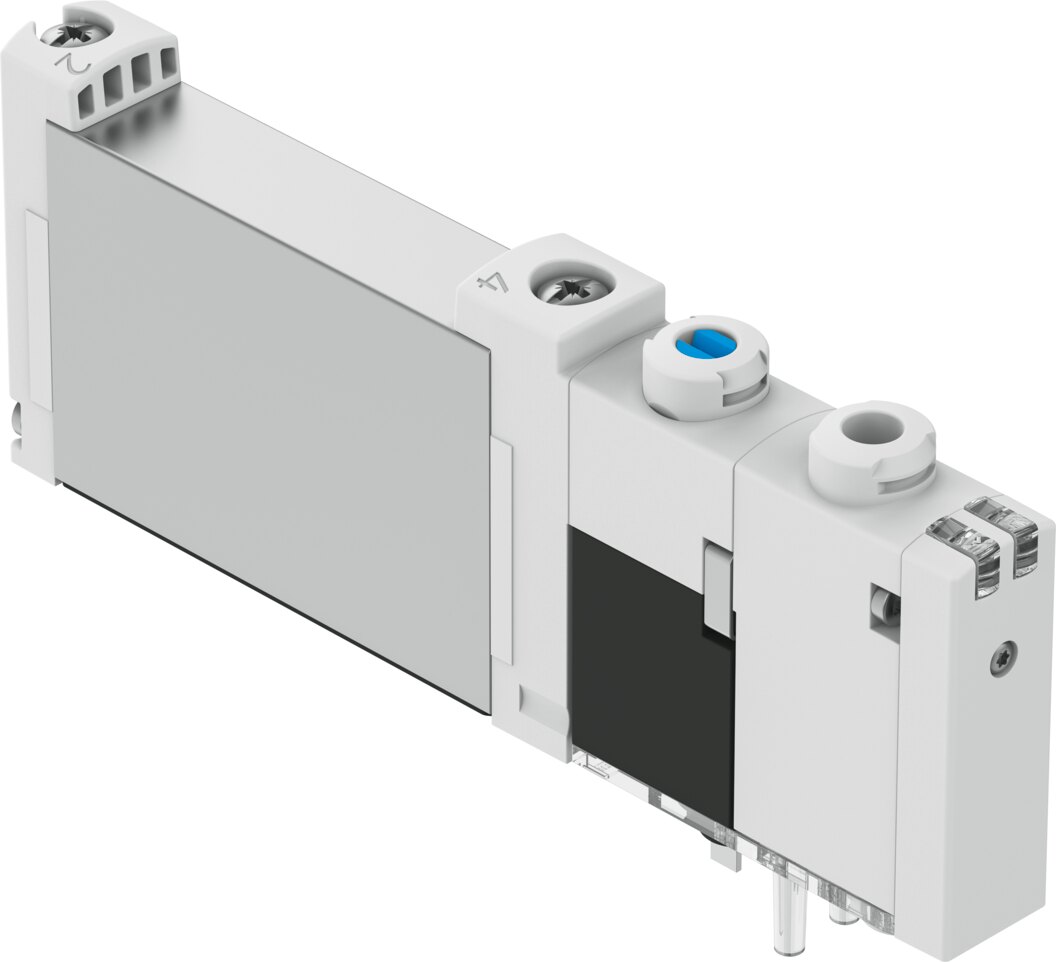

Magnetventil 5/2 monostabil, 10 mm, für Anschlussleiste VUVG-B10-M52-MZT-F-1T1L-F1A - Festo 8150460

Festo ✓ Originalprodukt Neuware

Magnetventil 5/2 monostabil der Baureihe VUVG für 220 l/min bei -0,9 bis 8 bar Betriebsdruck. Flanschanschluss für Anschlussleiste, Ventilgröße 10 mm, Spule 24 V DC mit 1,0 W.

Netto
72,74 €
zzgl. MwSt.
86,56 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8150460
Hersteller-Nr. VUVG-B10-M52-MZT-F-1T1L-F1A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVG-B10-M52-MZT-F-1T1L-F1A schaltet als 5/2-Wegeventil und kehrt ohne Signal über eine mechanische Feder in die Grundstellung zurück. Bei 10 mm Ventilgröße liefert es 220 l/min.

Vorteile

  • Durchfluss und Schaltzeit: 220 l/min bei Ventilgröße 10 mm, schaltet in 12 ms ein und 30 ms aus.
  • Schutz: Schutzart IP40, Umgebung -5 bis 60 °C.
  • Reinraum: Klasse 6 nach ISO 14644-1.
  • Druckbereich: -0,9 bis 8 bar, vakuumtauglich.
  • Spule: 22 V DC: 1,0 W, Einschaltdauer 100 %.

Einsatz

Das VUVG-B10-M52-MZT-F-1T1L-F1A steuert doppeltwirkende Antriebe direkt an. Steuerluft extern, Steuerdruck 3 bis 8 bar. Handhilfsbetätigung rastend, tastend. Montage auf Anschlussleiste, Produktgewicht 53 g. Betriebsmedium Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 60 °C, Umgebung -5 bis 60 °C. Einmal geölt, muss die Ölung bleiben. Geeignet für Batteriefertigung (F1a, wenig Cu/Zn/Ni).

Technische Daten

TypVUVG-B10-M52-MZT-F-1T1L-F1A
Festo-Teilenummer8150460
Ventilfunktion5/2 monostabil
Betätigungsartelektrisch
Ventilgröße10 mm
Normalnenndurchfluss (nach DIN 1343)220 l/min
Pneumatischer ArbeitsanschlussFlansch
Betriebsspannung24 V DC
Betriebsdruck-0,9 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
SchutzartIP40
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend
Steuerartvorgesteuert
Steuerluftversorgungextern
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
SignalzustandsanzeigeLED
Steuerdruck3 bis 8 bar
Maximale Schaltfrequenz3 Hz
Schaltzeit aus30 ms
Schaltzeit ein12 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal1600 µs
Maximaler negativer Prüfimpuls bei 1-Signal3000 µs
Spulenkennwerte22 V DC: 1,0 W
Zulässige Spannungsschwankungen+/- 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-5 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 60 °C
Produktgewicht53 g
Elektrischer Anschlussüber Anschlussplatte
Befestigungsartauf Anschlussleiste
WerkstoffhinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Gewicht0,055 kg
HerstellerFesto
Hersteller-Nr.VUVG-B10-M52-MZT-F-1T1L-F1A
EAN4052568577193
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
DichtmaterialHNBR, NBR
GehäusewerkstoffAluminium
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]220
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 60
SerieVUVG
Betriebsdruck max [bar]8
Pneumatischer AnschlussFlansch
Temperaturbereich-5-60 °C
Temperatur (max.)60
