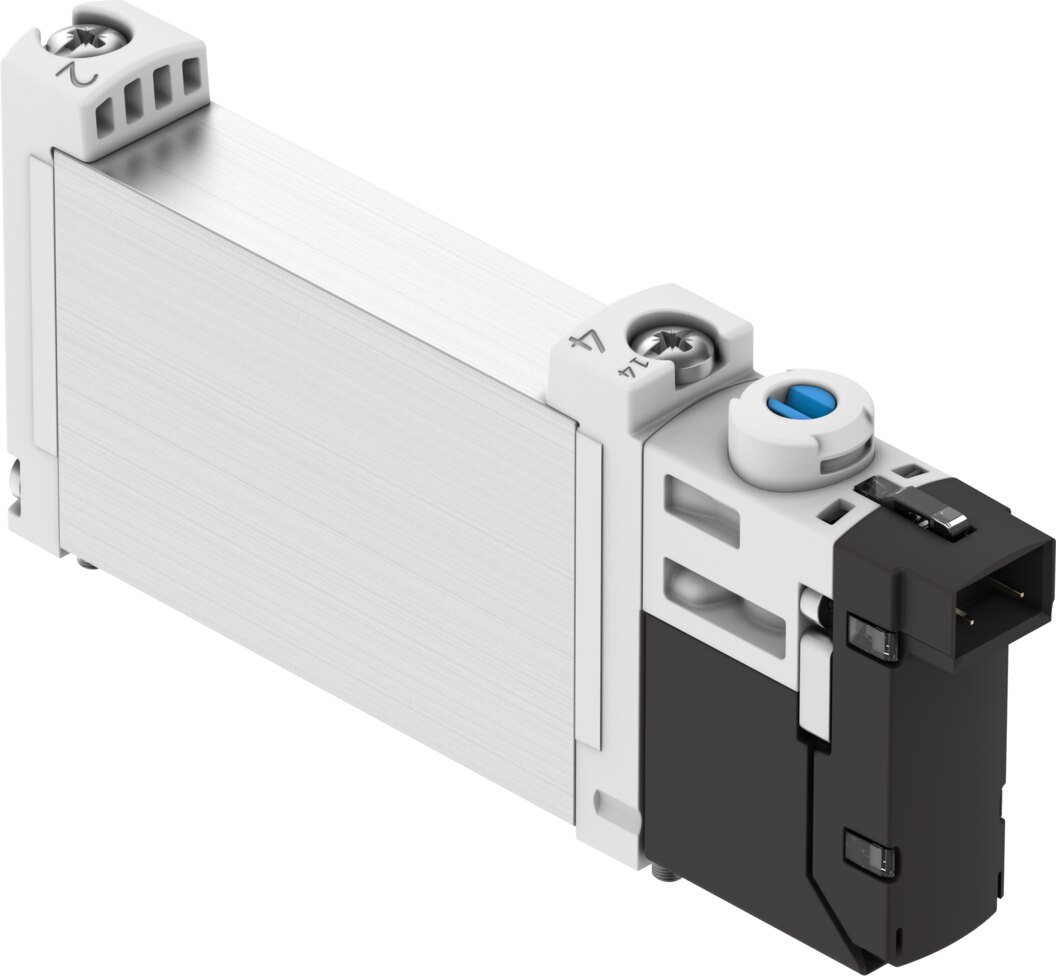

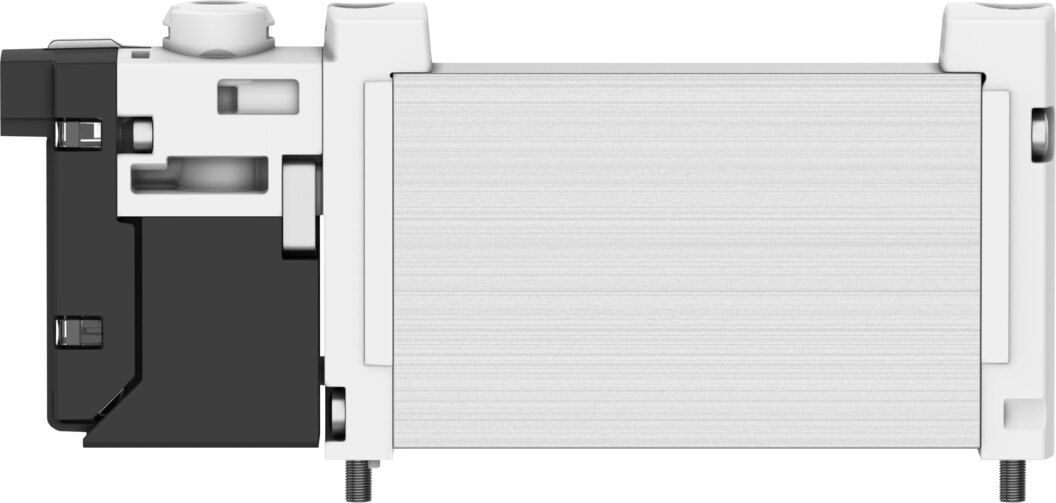

Magnetventil 5/2 monostabil, Ventilgröße 10 mm, Flanschausführung VUVG-B10-M52-MZT-F-1H2L-W1 - Festo 578167
230 l/min Normalnenndurchfluss aus 10 mm Ventilgröße: das Magnetventil VUVG-B10-M52-MZT-F-1H2L-W1 steuert doppeltwirkende Zylinder und Antriebe. Ventilfunktion 5/2 monostabil, Betriebsdruck -0,9 bis 8 bar, Flanschausführung zur Montage auf Anschlussleiste, Spule 24 V DC mit 1,0 W.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Magnetventil VUVG-B10-M52-MZT-F-1H2L-W1 aus der Festo-Baureihe VUVG bringt 230 l/min Normalnenndurchfluss bei 10 mm Ventilgröße. Ohne Signal kehrt das 5/2-Wegeventil in seine Grundstellung zurück, ein doppeltwirkender Zylinder fährt damit in eine definierte Lage.
Vorteile
- Normalnenndurchfluss 230 l/min bei 10 mm Ventilgröße, Nennweite 2,3 mm
- Betriebsdruck -0,9 bis 8 bar, für Vakuum geeignet
- Kurze Schaltzeiten: 8 ms ein, 24 ms aus
- Spule 24 V DC mit 1,0 W, Einschaltdauer 100 %
- Flanschausführung zur Montage auf Anschlussleiste
- Reinraumtauglich: Klasse 5 nach ISO 14644-1
Einsatz
Das Ventil arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4]. Ein einmal geölter Betrieb muss beibehalten werden. Der VUVG-B10-M52-MZT-F-1H2L-W1 ist für Medien- und Umgebungstemperaturen von -5 bis 60 °C ausgelegt und lässt sich in beliebiger Lage einbauen. Montage des VUVG-B10-M52-MZT-F-1H2L-W1: auf Anschlussleiste, elektrischer Anschluss 2-polig, Anschlussbild H, horizontaler Anschluss, Kabel mit offenem Ende.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VUVG-B10-M52-MZT-F-1H2L-W1 |
| Festo-Teilenummer | 578167 |
| Baureihe | VUVG |
| Ventilfunktion | 5/2 monostabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 10 mm |
| Normalnenndurchfluss | 230 l/min |
| Pneumatischer Arbeitsanschluss | Flansch |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | -0,9 bis 8 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Zulassung | RCM-Zeichen, c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel |
| Schutzart | IP40, mit Steckdose |
| Nennweite | 2,3 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend, verdeckt |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | extern |
| Überdeckung | positive Überdeckung |
| Steuerdruck | 3 bis 8 bar |
| Vakuumtauglichkeit | ja |
| Schaltzeit aus | 24 ms |
| Schaltzeit ein | 8 ms |
| Einschaltdauer | 100 % |
| Maximaler positiver Prüfimpuls bei 0-Signal | 700 µs |
| Maximaler negativer Prüfimpuls bei 1-Signal | 900 µs |
| Spulenkennwerte | 24 V DC: 1,0 W |
| Zulässige Spannungsschwankungen | ±10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Einschränkung Umgebungs- und Medientemperatur | -5 bis 50 °C, ohne Haltestromabsenkung |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 5 nach ISO 14644-1 |
| Mediumstemperatur | -5 bis 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -5 bis 60 °C |
| Elektrischer Anschluss | 2-polig, Anschlussbild H, horizontaler Anschluss, Kabel mit offenem Ende |
| Befestigungsart | auf Anschlussleiste |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Gewicht | 0,055 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUVG-B10-M52-MZT-F-1H2L-W1 |
| EAN | 4052568383718 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Nennweite DN [mm] | 2,3 |
| Dichtmaterial | HNBR, NBR |
| Medium | Druckluft |
| Funktion | 5/2 monostabil |
| Durchfluss [l/min] | 230 |
| Bauart | Kolben-Schieber |
| Medientemperatur [°C] | -5 bis 60 |
| Serie | VUVG |
| Betriebsdruck max [bar] | 8 |
| Pneumatischer Anschluss | Flansch |
| Temperaturbereich | -5-60 °C |
| Temperatur (max.) | 60 |
