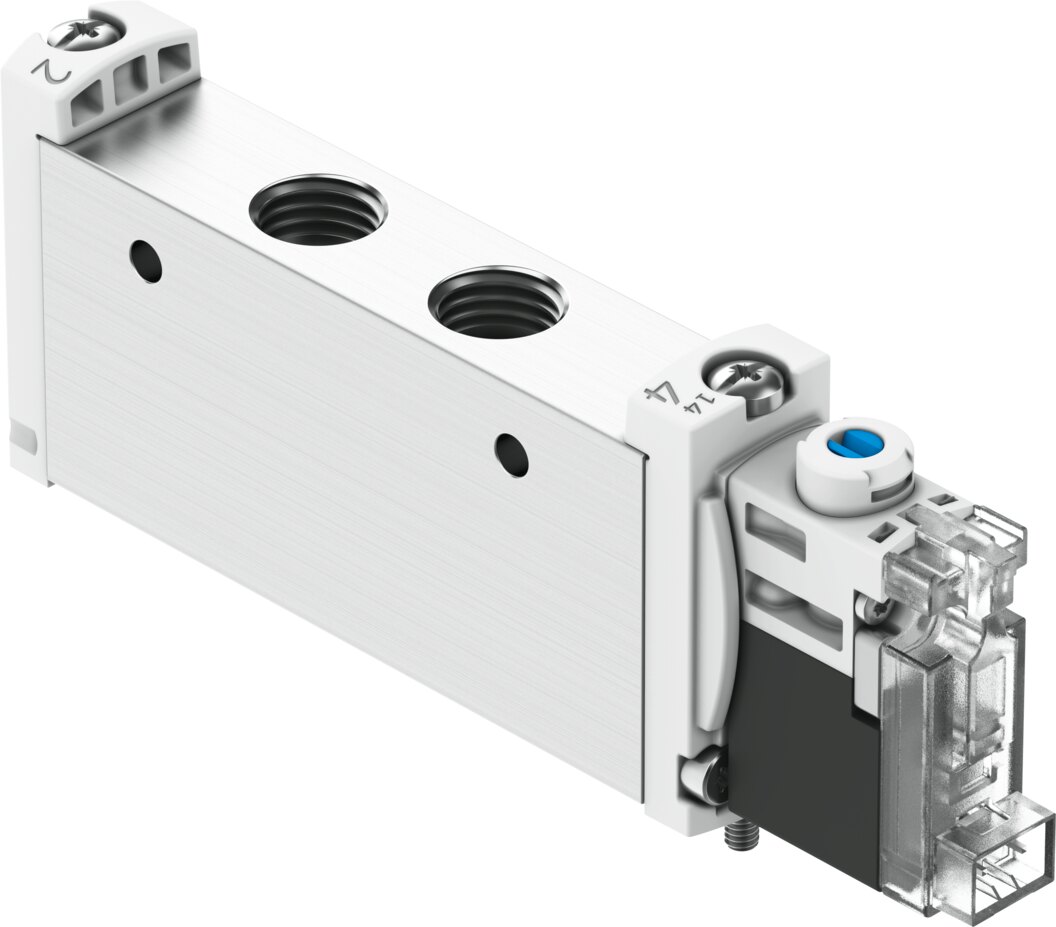

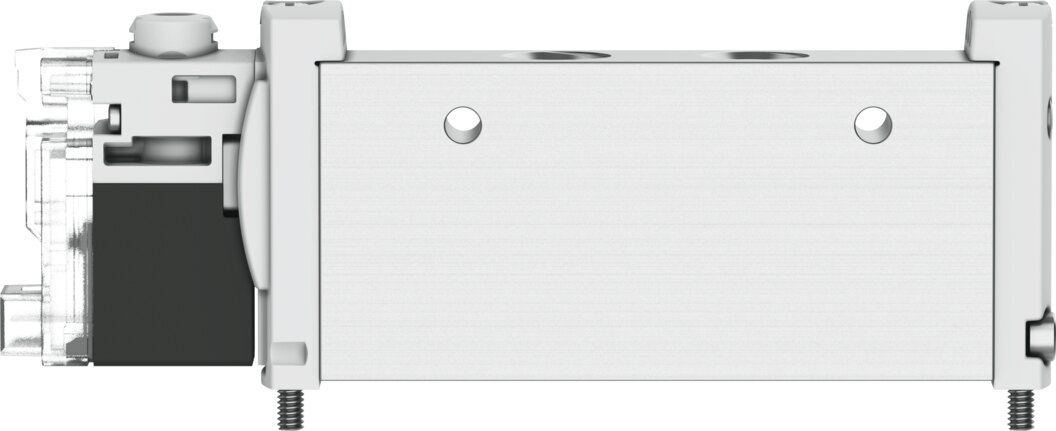

Magnetventil 5/2 monostabil, Ventilgröße 14 mm, G1/8 VUVG-L14-M52-AZT-G18-1R8L - Festo 576216
Das Magnetventil VUVG-L14-M52-AZT-G18-1R8L mit Ventilfunktion 5/2 monostabil und 14 mm Ventilgröße steuert doppeltwirkende Zylinder und Antriebe. Betriebsdruck -0,9 bis 10 bar, Arbeitsanschlüsse G1/8, Spule 24 V DC mit 1,0 W. Schutzart IP65, mit Steckdose.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Ventilfunktion 5/2 monostabil bei 14 mm Ventilgröße: das Festo Magnetventil VUVG-L14-M52-AZT-G18-1R8L steuert doppeltwirkende Zylinder und Antriebe. Ohne Signal kehrt das 5/2-Wegeventil in seine Grundstellung zurück, ein doppeltwirkender Zylinder fährt damit in eine definierte Lage.
Vorteile
- Ventilgröße 14 mm für kompakte Ventilanordnungen
- Betriebsdruck -0,9 bis 10 bar, für Vakuum geeignet
- Spule 24 V DC mit 1,0 W, Einschaltdauer 100 %
- Arbeitsanschlüsse G1/8
- Schutzart IP65, mit Steckdose
Einsatz
Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4]. Der VUVG-L14-M52-AZT-G18-1R8L ist für Medien- und Umgebungstemperaturen von -5 bis 60 °C ausgelegt und lässt sich in beliebiger Lage einbauen. Montage des VUVG-L14-M52-AZT-G18-1R8L: auf Anschlussleiste, mit Durchgangsbohrung, elektrischer Anschluss über elektrische Anschlussplatte.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VUVG-L14-M52-AZT-G18-1R8L |
| Festo-Teilenummer | 576216 |
| Baureihe | VUVG |

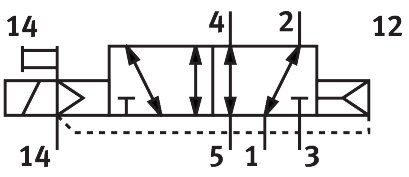

| Ventilfunktion | 5/2 monostabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 14 mm |
| Betriebsdruck | -0,9 bis 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | pneumatische Feder |
| Schutzart | IP65, mit Steckdose |
| Nennweite | 5,6 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | extern |
| Steuerdruck | 2,5 bis 8 bar |
| Einschaltdauer | 100 % |
| Spulenkennwerte | 24 V DC: 1,0 W |
| Zulässige Spannungsschwankungen | ±10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| Mediumstemperatur | -5 bis 60 °C |
| Umgebungstemperatur | -5 bis 60 °C |
| Elektrischer Anschluss | über elektrische Anschlussplatte |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | G1/8 |
| Pneumatischer Anschluss 2 | G1/8 |
| Pneumatischer Anschluss 4 | G1/8 |
| Pneumatischer Anschluss 5 | G1/8 |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Gewicht | 0,09 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUVG-L14-M52-AZT-G18-1R8L |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | G 1/8 |
| Nennweite DN [mm] | 5,6 |
| Dichtmaterial | HNBR, NBR |
| Medium | Druckluft |
| Funktion | 5/2 monostabil |
| Bauart | Kolben-Schieber |
| Medientemperatur [°C] | -5 bis 60 |
| Betriebsspannung | 24 V DC |
| Serie | VUVG |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G1/8 |
| Temperaturbereich | -5-60 °C |
| Temperatur (max.) | 60 |
