Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

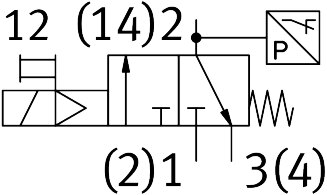

Magnetventil VSVA-BT-M32CS2-MH-A2-1T1L-PZ - Festo 8171469
Netto
zzgl. MwSt.
357,29 € inkl. 19 % MwSt., zzgl. Versand
300,24 €
Artikel
FES-8171469
Hersteller-Nr.
VSVA-BT-M32CS2-MH-A2-1T1L-PZ
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Ventilfunktion | 3/2 geschlossen monostabil |
|---|---|
| Betätigungsart | elektrisch |
| Baubreite | 18 mm |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 125 l/min |
| Normalnenndurchfluss Entlüftung | 125 l/min |
| Betriebsdruck | 3 ... 10 bar |
| Konstruktiver Aufbau | Teller-Sitz |
| Rückstellart | mechanische Feder, pneumatische Feder |
| Schutzart | IP65 |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | negative Überdeckung |
| Zusätzliche Funktionen | Haltestromabsenkung |
| Signalzustandsanzeige | LED gelb, Ventilansteuerung, LED grün, Druckschalter, entlüfteter Zustand |
| Schaltstellungsabfrage | über Druckschalter, entlüfteter Zustand |
| Einschaltdauer | 100% |
| Max. positiver Prüfimpuls bei 0 Signal | 2000 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 1200 µs |
| Nennanzugsstrom je Magnetspule | 60 mA bis 35 ms |
| Nennbetriebsspannung DC | 24 V |
| Nennstrom bei Stromabsenkung | 11 mA nach 35 ms |
| Spulenkennwerte | 24 V DC: 1,6 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb nicht möglich |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | -5 ... 50 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -5 ... 50 °C |
| MTTF, Teilkomponente | 443 Jahre, Druckschalter |
| Produktgewicht | 110 g |
| Ausschaltpunkt min. | 0,05 bar |
| Einschaltpunkt | 0,2 bar |
| Einschaltpunkt max. | 0,3 bar |
| Elektrischer Anschluss | Plug-in |
| Befestigungsart | auf Anschlussplatte |
| Pneumatischer Anschluss 2 | G1/8 |
| Pneumatischer Anschluss 4 | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | PA-verstärkt |
| Werkstoff Schrauben | Stahl, verzinkt |
| Schaltelementfunktion | Öffner |
| Gewicht | 0,125 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VSVA-BT-M32CS2-MH-A2-1T1L-PZ |
| EAN | 4052568630911 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
