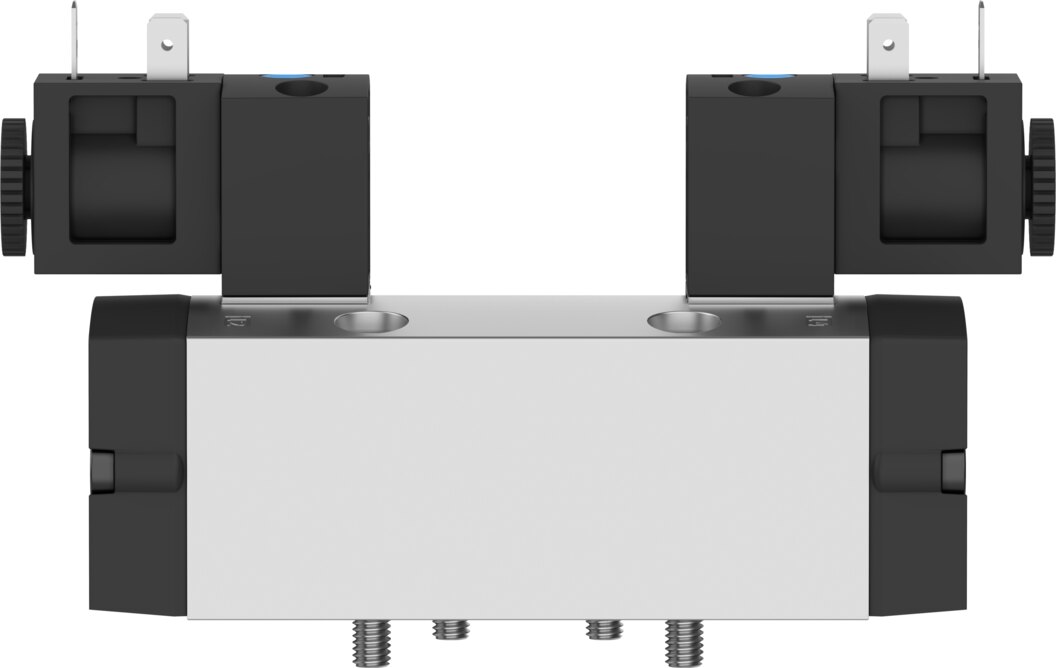

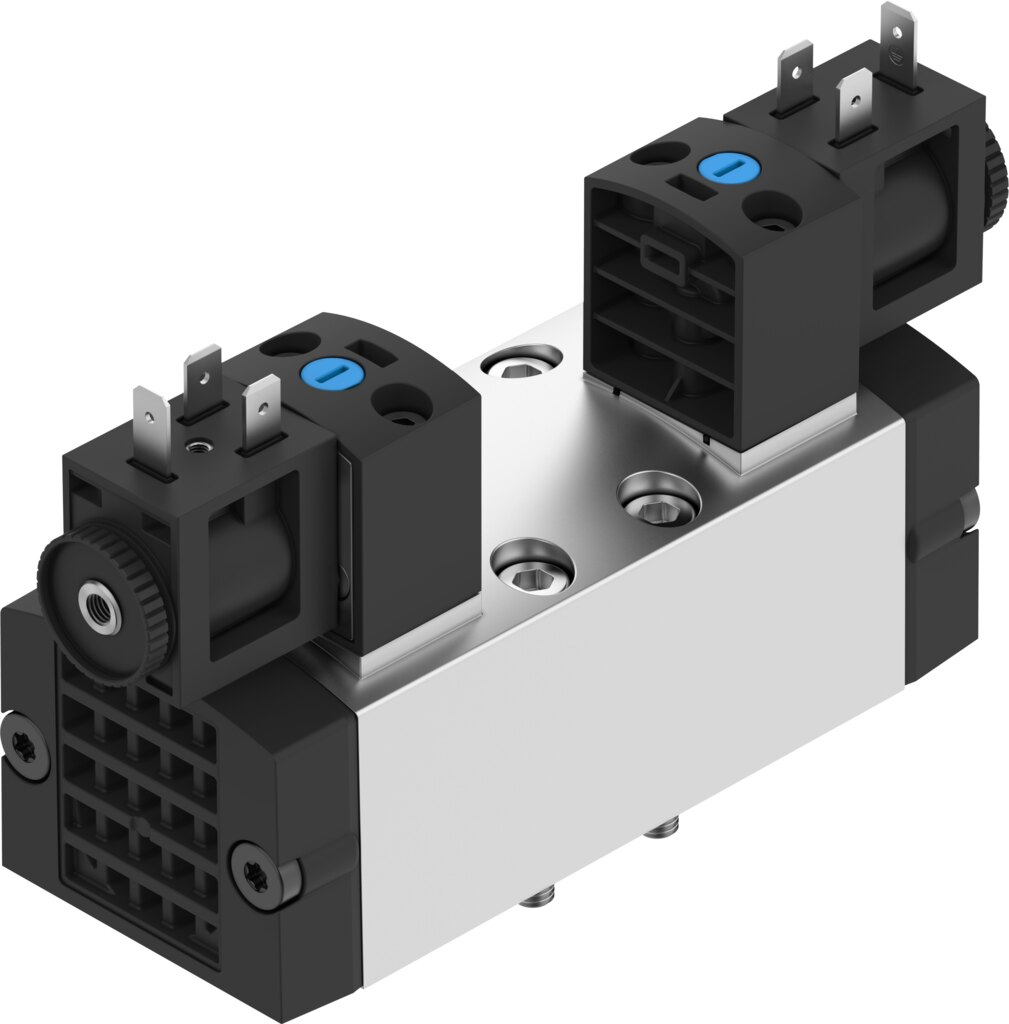

Magnetventil 5/3 entlüftet, ISO 5599-1, Breite 52 mm VSVA-B-P53E-D-D2-F8-1B2 - Festo 8033770
3600 l/min Nenndurchfluss auf Anschlussplatte Größe 2 nach ISO 5599-1: das Festo Magnetventil VSVA-B-P53E-D-D2-F8-1B2 arbeitet als 5/3-Wegeventil Mittelstellung entlüftet. Betriebsdruck 3 bis 10 bar, Spule 24 V DC mit 3,3 W, elektrischer Anschluss Form B.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit 3600 l/min Nenndurchfluss versorgt das VSVA-B-P53E-D-D2-F8-1B2 Antriebe, montiert wird es auf Anschlussplatte Größe 2 nach ISO 5599-1. Ventilfunktion: 5/3 entlüftet.
Vorteile
- Normschnittstelle: das 5/3-Ventil passt auf Anschlussplatte Größe 2 nach ISO 5599-1, Baubreite 52 mm und ist gegen Ventile gleicher Norm austauschbar.
- Durchfluss: 3600 l/min Nenndurchfluss nach ISO 8778, 2700 l/min auf Einzelanschlussplatte, 2500 l/min pneumatisch verkettet.
- Spule: 24 V DC, 3,3 W, Einschaltdauer 100%.
- Elektrischer Anschluss: Form B.
- Druckbereich: 3 bis 10 bar.
- Schutzart: IP65, NEMA 4.
Einsatz
In Mittelstellung sind beide Arbeitsanschlüsse entlüftet, der Antrieb lässt sich dann kraftfrei bewegen. Steuerluft intern, Steuerdruck 3 bis 10 bar, Umgebungstemperatur -10 bis 50 °C, Produktgewicht 777 g, Medium Druckluft nach ISO 8573-1:2010 [7:4:4].
Technische Daten
| Typ | VSVA-B-P53E-D-D2-F8-1B2 |
|---|---|
| Festo Teilenummer | 8033770 |
| Ventilfunktion | 5/3 entlüftet |
| Betätigungsart | elektrisch |
| Baubreite | 52 mm |
| Nenndurchfluss normalisiert nach ISO 8778 | 3600 l/min |
| Pneumatischer Arbeitsanschluss | Anschlussplatte Größe 2 nach ISO 5599-1 |
| Betriebsspannung | 24V DC |
| Betriebsdruck | 3 bis 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Schutzart | IP65, NEMA 4 |
| Nennweite | 11,5 mm |
| Rastermaß | 53 mm |
| Abluftfunktion | drosselbar, über Einzelanschlussplatte |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 5599-1 |
| Handhilfsbetätigung | rastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| Steuerdruck | 3 bis 10 bar |
| Vakuumtauglichkeit | nein |
| b-Wert | 0,23 |
| C-Wert | 7,667 l/sbar |
| Durchfluss Ventil | 3400 l/min |
| Durchfluss Ventil auf Einzelanschlussplatte | 2700 l/min |
| Durchfluss Ventil pneumatisch verkettet | 2500 l/min |
| Max. Schaltfrequenz | 5 Hz |
| Schaltzeit aus | 82 ms |
| Schaltzeit ein | 26 ms |
| Schaltzeit um | 40 ms |
| Einschaltdauer | 100% |
| Spulenkennwerte | 24 V DC: 3,3 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | -10 bis 50 °C |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Schalldruckpegel | 85 dB(A) |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -10 bis 50 °C |
| Max. Anziehdrehmoment Ventilbefestigung | 2 Nm |
| Produktgewicht | 777 g |
| Elektrischer Anschluss | Form B |
| Befestigungsart | auf Anschlussplatte |
| Anschluss Steuerabluft 82 | M5, nicht gefasst |
| Anschluss Steuerabluft 84 | M5, nicht gefasst |
| Anschluss Steuerluft 12 | Anschlussplatte Größe 2 nach ISO 5599-1 |
| Anschluss Steuerluft 14 | Anschlussplatte Größe 2 nach ISO 5599-1 |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 2 nach ISO 5599-1 |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 2 nach ISO 5599-1 |
| Pneumatischer Anschluss 3 | Anschlussplatte Größe 2 nach ISO 5599-1 |
| Pneumatischer Anschluss 4 | Anschlussplatte Größe 2 nach ISO 5599-1 |
| Pneumatischer Anschluss 5 | Anschlussplatte Größe 2 nach ISO 5599-1 |
| Vorsteuerschnittstelle | nach ISO 15218 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Werkstoff Schrauben | Stahl |
| Gewicht | 0,9 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VSVA-B-P53E-D-D2-F8-1B2 |
| EAN | 4052568655426 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Nennweite DN [mm] | 11,5 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Aluminium-Druckguss |
| Medium | Druckluft |
| Funktion | 5/3 entlüftet |
| Durchfluss [l/min] | 3600 |
| Norm | ISO 5599-1, ISO 15218 |
| Serie | VSVA |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -10-50 °C |
| Temperatur (max.) | 50 |
