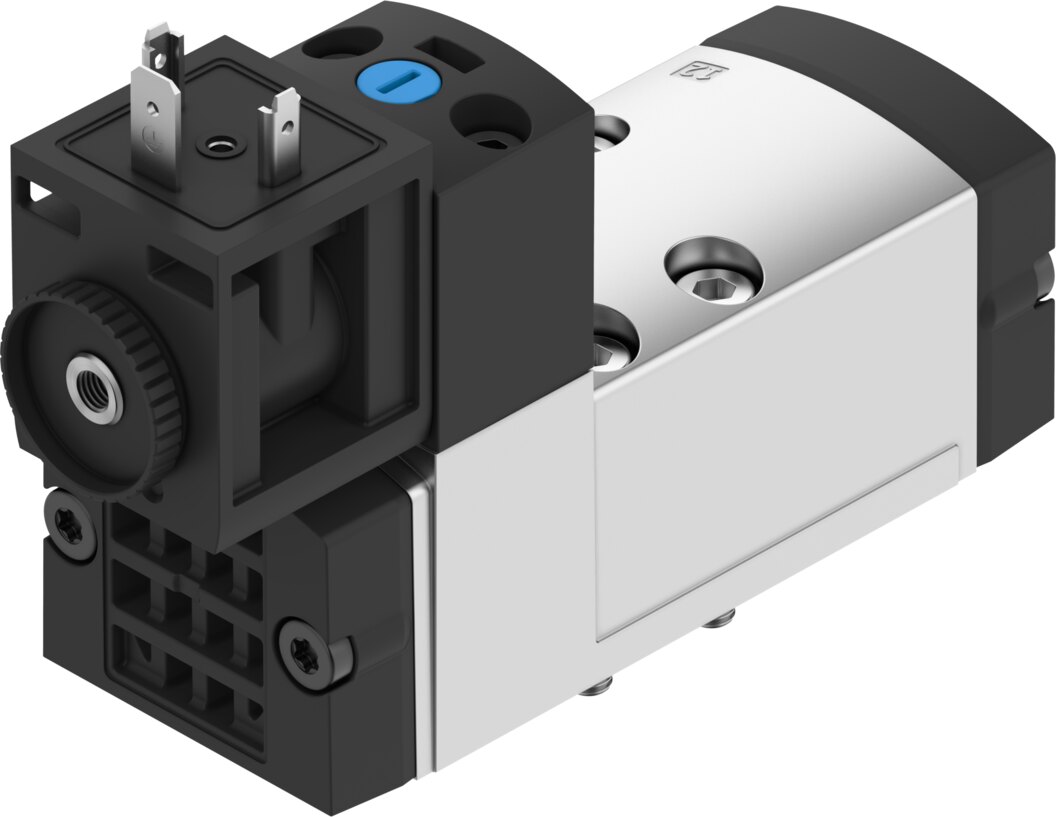

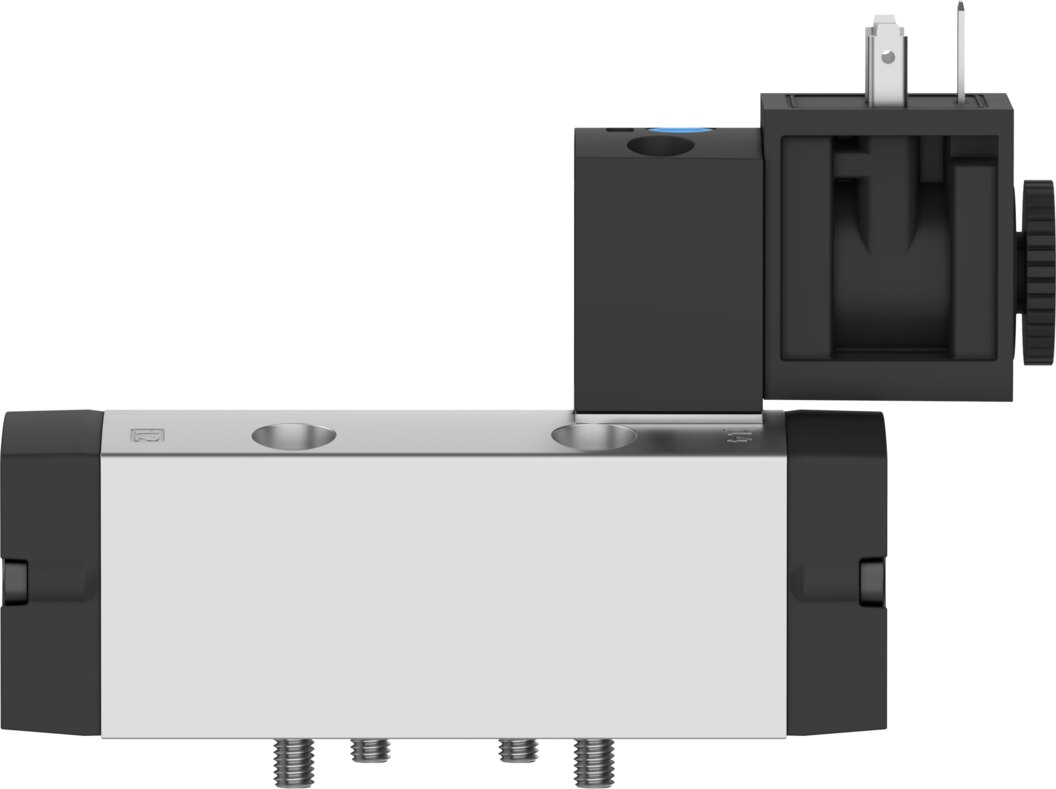

Magnetventil 5/2 monostabil, ISO 5599-1, Breite 42 mm VSVA-B-M52-MD-D1-F8-1A1 - Festo 8033694

Festo ✓ Originalprodukt Neuware

Als 5/2-Wegeventil monostabil für Anschlussplatte Größe 1 nach ISO 5599-1 liefert das Festo VSVA-B-M52-MD-D1-F8-1A1 einen Nenndurchfluss von 1800 l/min. Betriebsdruck 3 bis 10 bar, Spule 24 V DC mit 2,6 W, elektrischer Anschluss Form A nach EN 175301-803.

Netto
108,49 €
zzgl. MwSt.
129,10 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8033694
Hersteller-Nr. VSVA-B-M52-MD-D1-F8-1A1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

5/2-Wegeventil monostabil VSVA-B-M52-MD-D1-F8-1A1 von Festo: 1800 l/min Nenndurchfluss, Baubreite 42 mm, ausgelegt nach ISO 5599-1.

Vorteile

  • Austauschbar nach ISO 5599-1: Anschlussplatte Größe 1 nach ISO 5599-1, Baubreite 42 mm, Funktion 5/2 monostabil.
  • Durchfluss: 1800 l/min Nenndurchfluss nach ISO 8778, 1400 l/min auf Einzelanschlussplatte, 1400 l/min pneumatisch verkettet.
  • Spule: 24 V DC, 2,6 W, Einschaltdauer 100%.
  • Elektrischer Anschluss: Form A nach EN 175301-803.
  • Druckbereich: 3 bis 10 bar.
  • Schutzart: IP65, NEMA 4.

Einsatz

Es steuert doppeltwirkende Zylinder und kehrt ohne Signal per Rückstellung in die Grundstellung zurück. Das VSVA-B-M52-MD-D1-F8-1A1 ist für Druckluft nach ISO 8573-1:2010 [7:4:4] bei -10 bis 50 °C Umgebungstemperatur ausgelegt, Steuerluft intern.

Technische Daten

TypVSVA-B-M52-MD-D1-F8-1A1
Festo Teilenummer8033694
Ventilfunktion5/2 monostabil
Betätigungsartelektrisch
Baubreite42 mm
Nenndurchfluss normalisiert nach ISO 87781800 l/min
Pneumatischer ArbeitsanschlussAnschlussplatte Größe 1 nach ISO 5599-1
Betriebsspannung24V DC
Betriebsdruck3 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
SchutzartIP65, NEMA 4
Nennweite8 mm
Rastermaß43 mm
Abluftfunktiondrosselbar, über Einzelanschlussplatte
Dichtprinzipweich
Einbaulagebeliebig
Entspricht NormISO 5599-1
Handhilfsbetätigungrastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungpositive Überdeckung
Steuerdruck3 bis 10 bar
Vakuumtauglichkeitnein
b-Wert1,7
C-Wert7,718 l/sbar
Durchfluss Ventil1700 l/min
Durchfluss Ventil auf Einzelanschlussplatte1400 l/min
Durchfluss Ventil pneumatisch verkettet flow optimized1600 l/min
Durchfluss Ventil pneumatisch verkettet1400 l/min
Max. Schaltfrequenz1 Hz
Schaltzeit aus52 ms
Schaltzeit ein21 ms
Einschaltdauer100%
Spulenkennwerte24 V DC: 2,6 W
Zulässige Spannungsschwankungen+/- 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 50 °C
Relative Luftfeuchtigkeit0 - 90 %
Schalldruckpegel85 dB(A)
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 50 °C
Max. Anziehdrehmoment Ventilbefestigung1 Nm
Produktgewicht433 g
Elektrischer AnschlussForm A, nach EN 175301-803
Befestigungsartauf Anschlussplatte
Anschluss Steuerabluft 82M5, nicht gefasst
Anschluss Steuerabluft 84M5, nicht gefasst
Anschluss Steuerluft 12Anschlussplatte Größe 1 nach ISO 5599-1
Anschluss Steuerluft 14Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 1Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 2Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 3Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 4Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 5Anschlussplatte Größe 1 nach ISO 5599-1
Vorsteuerschnittstellenach ISO 15218
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Druckguss
Werkstoff SchraubenStahl
Gewicht0,5 kg
HerstellerFesto
Hersteller-Nr.VSVA-B-M52-MD-D1-F8-1A1
EAN4052568654948
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Nennweite DN [mm]8
DichtmaterialNBR
GehäusewerkstoffAluminium-Druckguss
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]1800
NormDIN EN 175301-803, ISO 5599-1, ISO 15218
SerieVSVA
Betriebsdruck max [bar]10
Temperaturbereich-10-50 °C
Temperatur (max.)50
