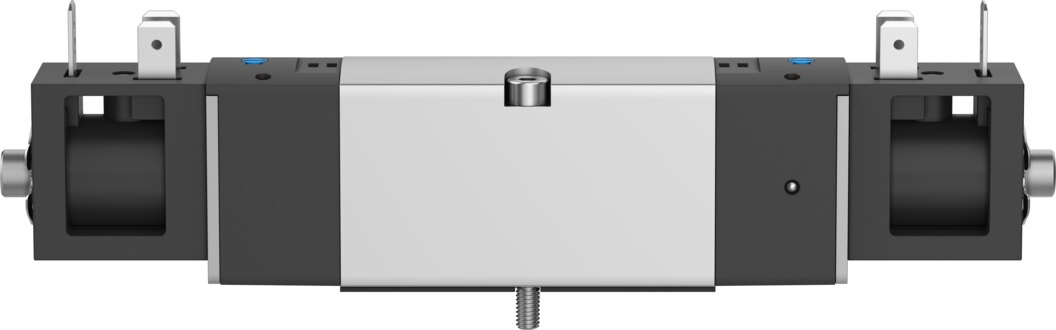

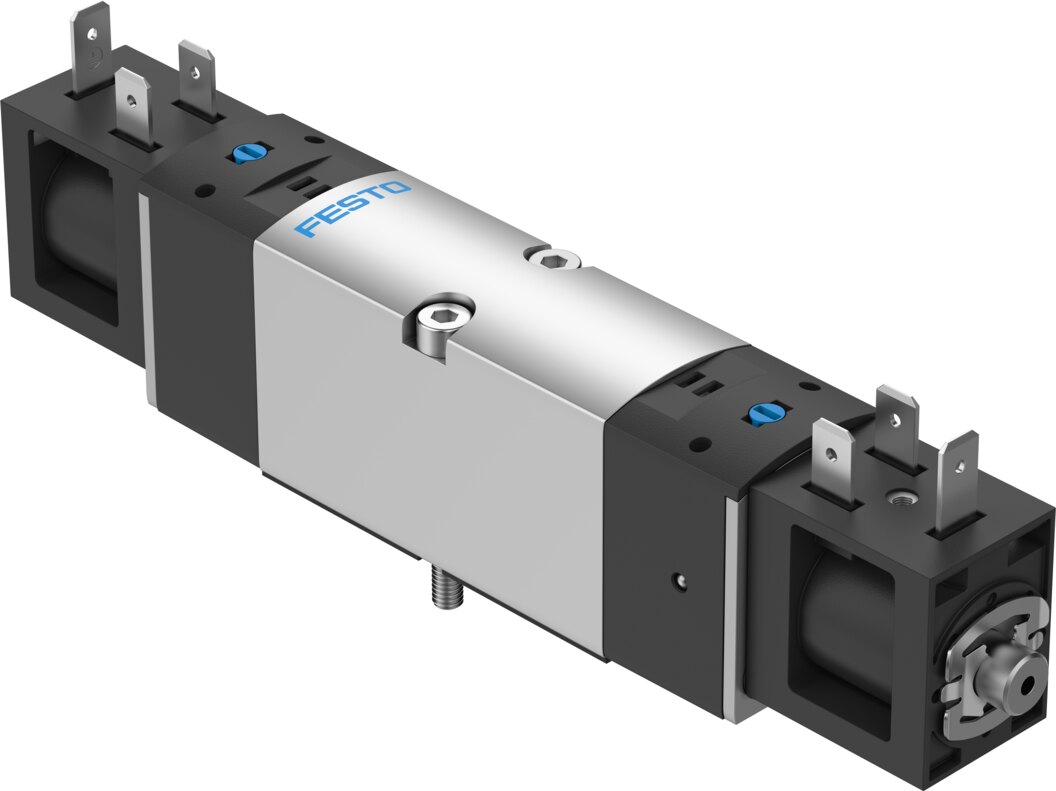

Magnetventil 5/2 bistabil, ISO 15407-1, Breite 26 mm VSVA-BK-B52-D-A1-1B2 - Festo 8150871
Das Normventil VSVA-BK-B52-D-A1-1B2 schaltet als 5/2-Wegeventil bistabil bis 900 l/min Nenndurchfluss und sitzt auf Anschlussplatte Größe 26 mm nach ISO 15407-1. Betriebsdruck 3 bis 8 bar, Spule 24 V DC mit 3,3 W, elektrischer Anschluss Form B nach Industriestandard (11 mm).
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Festo Magnetventil VSVA-BK-B52-D-A1-1B2 aus der Baureihe VSVA ist ein 5/2-Wegeventil bistabil nach ISO 15407-1 mit 900 l/min Nenndurchfluss.
Vorteile
- Normschnittstelle: das 5/2-Ventil passt auf Anschlussplatte Größe 26 mm nach ISO 15407-1, Baubreite 26 mm und ist gegen Ventile gleicher Norm austauschbar.
- Durchfluss: 900 l/min Nenndurchfluss nach DIN 1343, 915 l/min auf Einzelanschlussplatte, 880 l/min pneumatisch verkettet.
- Druckbereich: 3 bis 8 bar.
- Schutzart: IP65, mit Steckdose, nach IEC 60529.
- Handhilfsbetätigung: rastend, tastend.
- Spule: 24 V DC, 3,3 W, Einschaltdauer 100%.
Einsatz
Als Impulsventil behält es die zuletzt geschaltete Stellung, auch wenn das Signal wegfällt. Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 50 °C Umgebungstemperatur, Produktgewicht 319 g.
Technische Daten
| Typ | VSVA-BK-B52-D-A1-1B2 |
|---|---|
| Festo Teilenummer | 8150871 |

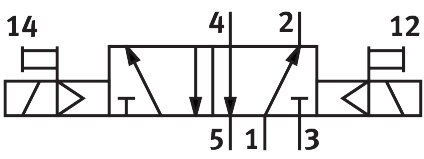

| Ventilfunktion | 5/2 bistabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 26 mm |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 900 l/min |
| Pneumatischer Arbeitsanschluss | Anschlussplatte Größe 26 mm nach ISO 15407-1 |
| Betriebsspannung | 24V DC |
| Betriebsdruck | 3 bis 8 bar |
| Konstruktiver Aufbau | Kolbenschieber mit Dichtring |
| Schutzart | IP65, mit Steckdose, nach IEC 60529 |
| Nennweite | 6,4 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 15407-1 |
| Handhilfsbetätigung | rastend, tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | negative Überdeckung |
| Signalzustandsanzeige | mit Zubehör |
| b-Wert | 0,3 |
| C-Wert | 3,92 l/sbar |
| Durchfluss Ventil | 915 l/min |
| Durchfluss Ventil auf Einzelanschlussplatte | 915 l/min |
| Durchfluss Ventil pneumatisch verkettet | 880 l/min |
| Schaltzeit um | 10,8 ms |
| Einschaltdauer | 100% |
| Max. positiver Prüfimpuls bei 0 Signal | 2500 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 1100 µs |
| Nennbetriebsspannung DC | 24 V |
| Spulenkennwerte | 24 V DC: 3,3 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Mediumstemperatur | -5 bis 50 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -5 bis 50 °C |
| Max. Anziehdrehmoment Ventilbefestigung | 2,4 Nm |
| Produktgewicht | 319 g |
| Elektrischer Anschluss | Form B, nach Industriestandard (11 mm) |
| Befestigungsart | auf Anschlussplatte |
| Anschluss Atmungsöffnung | nicht gefasst |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 26 mm nach ISO 15407-1 |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 26 mm nach ISO 15407-1 |
| Pneumatischer Anschluss 3 | Anschlussplatte Größe 26 mm nach ISO 15407-1 |
| Pneumatischer Anschluss 4 | Anschlussplatte Größe 26 mm nach ISO 15407-1 |
| Pneumatischer Anschluss 5 | Anschlussplatte Größe 26 mm nach ISO 15407-1 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenschieber | Aluminium-Knetlegierung |
| Werkstoff Schrauben | Stahl, verzinkt |
| Gewicht | 0,34 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VSVA-BK-B52-D-A1-1B2 |
| EAN | 4052568606015 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Nennweite DN [mm] | 6,4 |
| Dichtmaterial | HNBR, NBR |
| Medium | Druckluft |
| Funktion | 5/2 bistabil |
| Durchfluss [l/min] | 900 |
| Norm | DIN ISO 15407-1 |
| Serie | VSVA |
| Betriebsdruck max [bar] | 8 |
| Temperatur (max.) | 50 |
