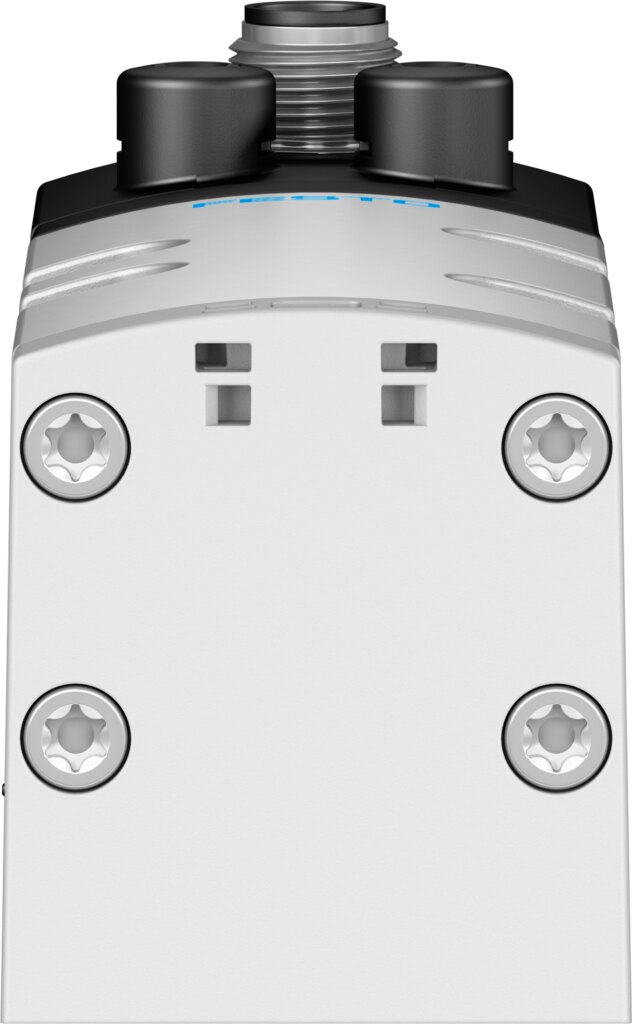

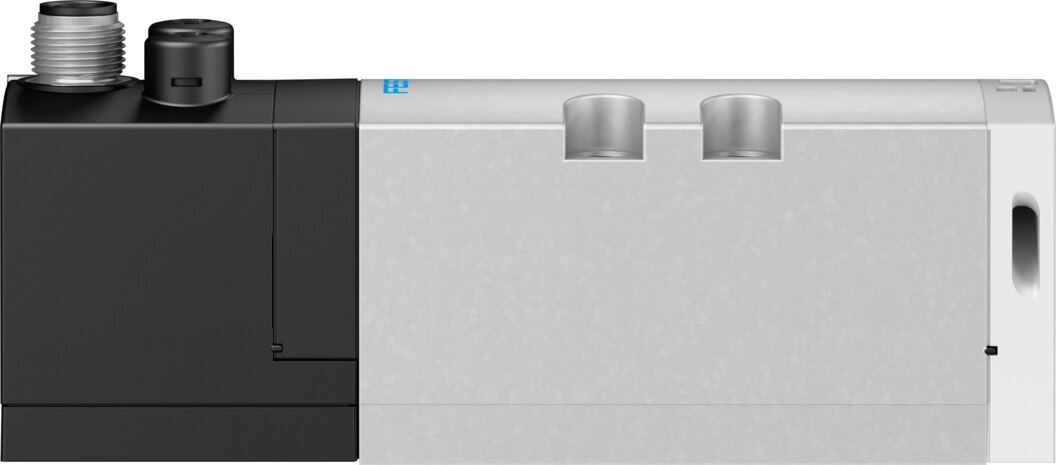

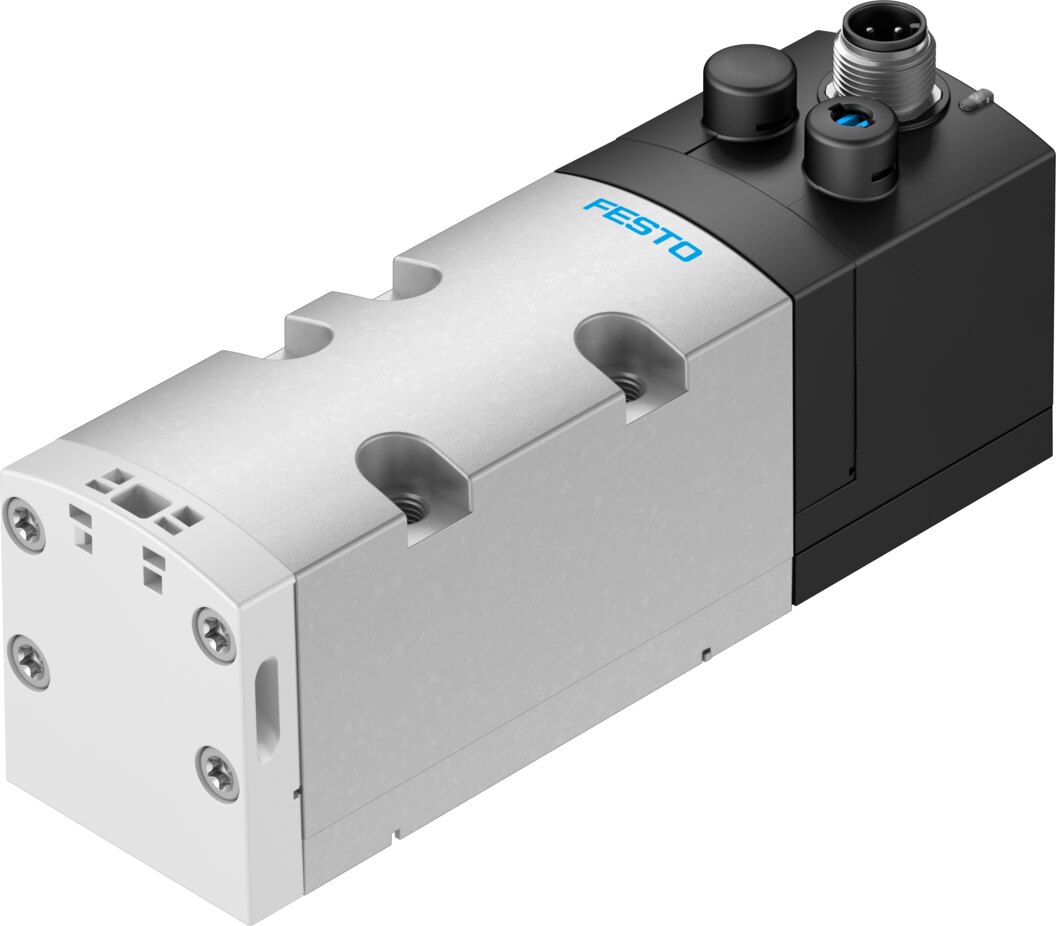

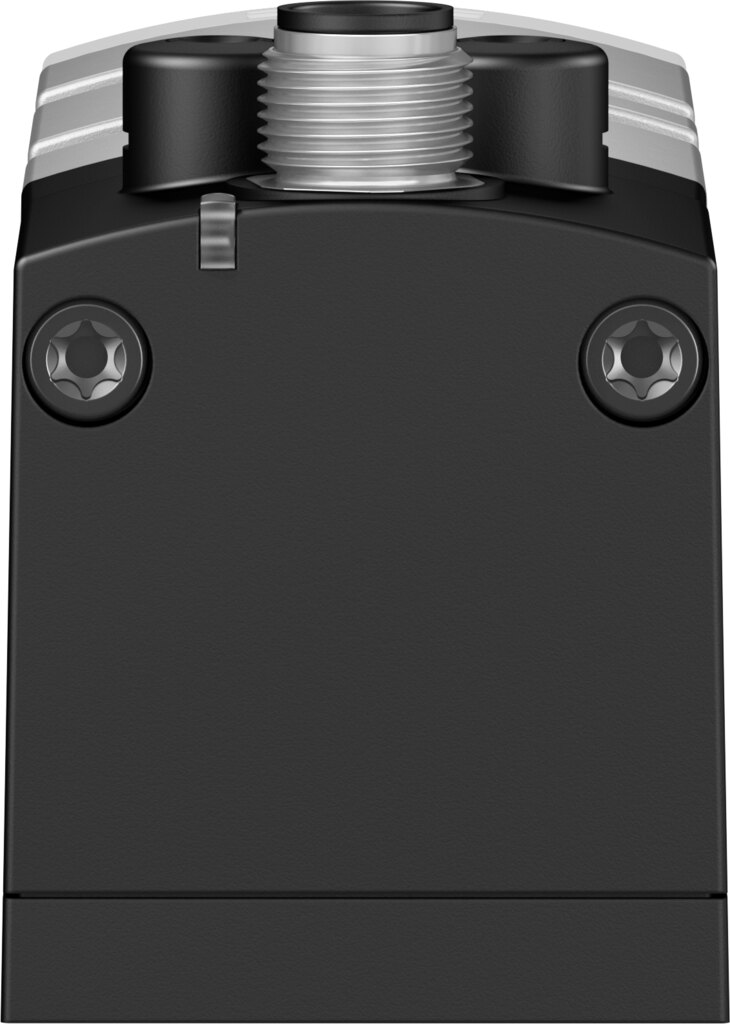

Magnetventil 5/2 monostabil, ISO 5599-1, Breite 42 mm VSVA-B-M52-MD-D1-1R5L - Festo 561363

Festo ✓ Originalprodukt Neuware

Das Normventil VSVA-B-M52-MD-D1-1R5L schaltet als 5/2-Wegeventil monostabil bis 1300 l/min Nenndurchfluss und sitzt auf Anschlussplatte Größe 1 nach ISO 5599-1. Betriebsdruck 3 bis 10 bar, Spule 24 V DC mit 1,6 W, elektrischer Anschluss 3-polig, M12x1, Zentralstecker, runde Bauform.

Netto
113,54 €
zzgl. MwSt.
135,11 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-561363
Hersteller-Nr. VSVA-B-M52-MD-D1-1R5L
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

5/2-Wegeventil monostabil VSVA-B-M52-MD-D1-1R5L von Festo: 1300 l/min Nenndurchfluss, Baubreite 42 mm, ausgelegt nach ISO 5599-1.

Vorteile

  • Genormtes Lochbild: Anschlussplatte Größe 1 nach ISO 5599-1, damit lässt sich das 5/2-Ventil ohne Umbau der Platte tauschen.
  • Durchfluss: 1300 l/min Nenndurchfluss nach DIN 1343, 1400 l/min auf Einzelanschlussplatte, 1300 l/min pneumatisch verkettet.
  • Elektrischer Anschluss: 3-polig, M12x1, Zentralstecker, runde Bauform.
  • Druckbereich: 3 bis 10 bar.
  • Schutzart: IP65, NEMA 4.
  • Handhilfsbetätigung: rastend, tastend.

Einsatz

Es steuert doppeltwirkende Zylinder und kehrt ohne Signal per Rückstellung in die Grundstellung zurück. Steuerluft intern, Umgebungstemperatur -5 bis 50 °C, Produktgewicht 426 g, Medium Druckluft nach ISO 8573-1:2010 [7:4:4].

Technische Daten

TypVSVA-B-M52-MD-D1-1R5L
Festo Teilenummer561363

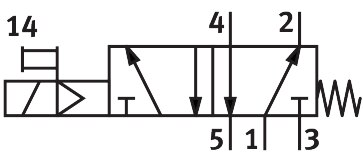

Ventilfunktion5/2 monostabil
Betätigungsartelektrisch
Baubreite42 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)1300 l/min
Pneumatischer ArbeitsanschlussAnschlussplatte Größe 1 nach ISO 5599-1, G1/4
Betriebsspannung24V DC
Betriebsdruck3 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
SchutzartIP65, NEMA 4
Nennweite11 mm
Rastermaß43 mm
Abluftfunktiondrosselbar, über Drosselplatte, über Einzelanschlussplatte
Dichtprinzipweich
Einbaulagebeliebig
Entspricht NormISO 5599-1
Handhilfsbetätigungrastend, tastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungpositive Überdeckung
SignalzustandsanzeigeLED
Durchfluss Ventil2000 l/min
Durchfluss Ventil auf Einzelanschlussplatte1400 l/min
Durchfluss Ventil pneumatisch verkettet1300 l/min
Schaltzeit aus60 ms
Schaltzeit ein22 ms
Einschaltdauer100%
Max. positiver Prüfimpuls bei 0 Signal1400 µs
Max. negativer Prüfimpuls bei 1 Signal900 µs
Spulenkennwerte24 V DC: 1,6 W
Zulässige Spannungsschwankungen+/- 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-5 bis 50 °C
Relative Luftfeuchtigkeit0 - 90 %
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 50 °C
Produktgewicht426 g
Elektrischer Anschluss3-polig, M12x1, Zentralstecker, runde Bauform
Befestigungsartauf Anschlussplatte
Pneumatischer Anschluss 1Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 2Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 3Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 4Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 5Anschlussplatte Größe 1 nach ISO 5599-1
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenFPM, HNBR, NBR
Werkstoff GehäuseAluminium-Druckguss, PA
Werkstoff SchraubenStahl, verzinkt
Gewicht0,47 kg
HerstellerFesto
Hersteller-Nr.VSVA-B-M52-MD-D1-1R5L
EAN4052568007690
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Nennweite DN [mm]11
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]1300
NormISO 5599-1
SerieVSVA
Betriebsdruck max [bar]10
Temperatur (max.)50
