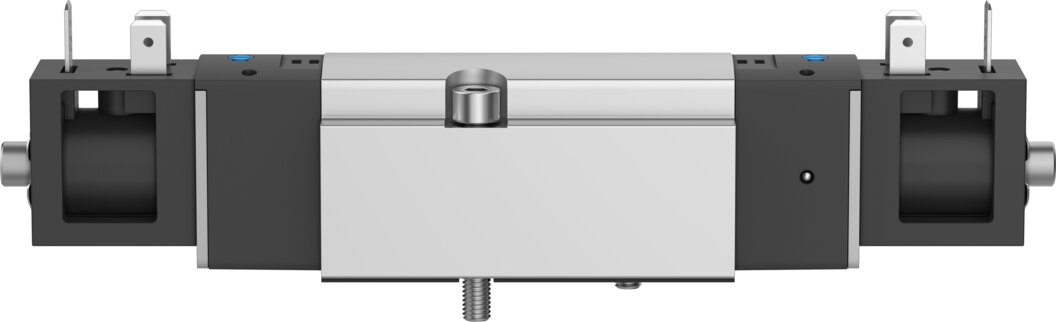

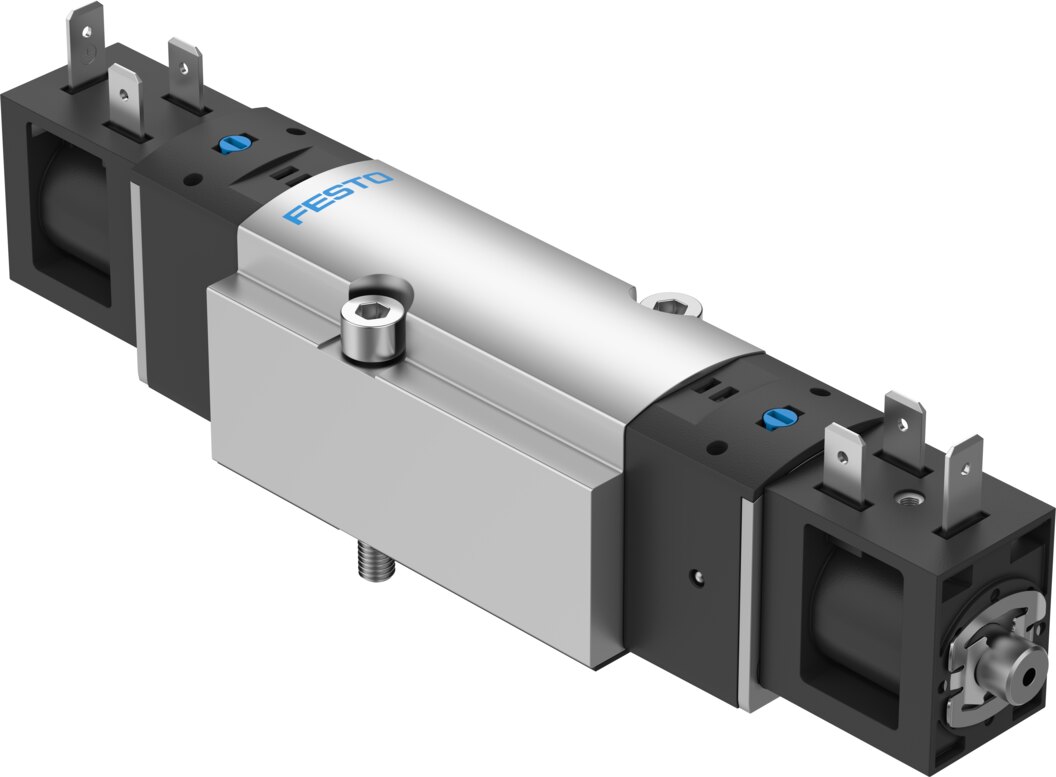

Magnetventil 5/3 entlüftet, ISO 5599-1, Breite 38 mm VSVA-BK-P53E-D-D1-1B2 - Festo 8166595
1200 l/min Nenndurchfluss auf Anschlussplatte Größe 1 nach ISO 5599-1: das Festo Magnetventil VSVA-BK-P53E-D-D1-1B2 arbeitet als 5/3-Wegeventil Mittelstellung entlüftet. Betriebsdruck 3 bis 8 bar, Spule 24 V DC mit 3,3 W, elektrischer Anschluss Form B nach Industriestandard (11 mm).
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit 1200 l/min Nenndurchfluss versorgt das VSVA-BK-P53E-D-D1-1B2 Antriebe, montiert wird es auf Anschlussplatte Größe 1 nach ISO 5599-1. Ventilfunktion: 5/3 entlüftet.
Vorteile
- Normschnittstelle: das 5/3-Ventil passt auf Anschlussplatte Größe 1 nach ISO 5599-1, Baubreite 38 mm und ist gegen Ventile gleicher Norm austauschbar.
- Durchfluss: 1200 l/min Nenndurchfluss nach DIN 1343, 1289 l/min auf Einzelanschlussplatte, 1283 l/min pneumatisch verkettet.
- Schaltzeiten: 12,4 ms ein, 37,4 ms aus.
- Spule: 24 V DC, 3,3 W, Einschaltdauer 100%.
- Elektrischer Anschluss: Form B nach Industriestandard (11 mm).
- Druckbereich: 3 bis 8 bar.
Einsatz
In Mittelstellung sind beide Arbeitsanschlüsse entlüftet, der Antrieb lässt sich dann kraftfrei bewegen. Das VSVA-BK-P53E-D-D1-1B2 ist für Druckluft nach ISO 8573-1:2010 [7:4:4] bei -5 bis 50 °C Umgebungstemperatur ausgelegt, Steuerluft intern.
Technische Daten
| Typ | VSVA-BK-P53E-D-D1-1B2 |
|---|---|
| Festo Teilenummer | 8166595 |
| Ventilfunktion | 5/3 entlüftet |
| Betätigungsart | elektrisch |
| Baubreite | 38 mm |
| Ventilgröße | 42 mm |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 1200 l/min |
| Pneumatischer Arbeitsanschluss | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Betriebsspannung | 24V DC |
| Betriebsdruck | 3 bis 8 bar |
| Konstruktiver Aufbau | Kolbenschieber mit Dichtring |
| Rückstellart | mechanische Feder |
| Schutzart | IP65, mit Steckdose, nach IEC 60529 |
| Nennweite | 6,3 mm |
| Rastermaß | 43 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 5599-1 |
| Handhilfsbetätigung | rastend, tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | negative Überdeckung |
| Signalzustandsanzeige | mit Zubehör |
| b-Wert | 0,26 |
| C-Wert | 5,63 l/sbar |
| Durchfluss Ventil | 1289 l/min |
| Durchfluss Ventil auf Einzelanschlussplatte | 1289 l/min |
| Durchfluss Ventil pneumatisch verkettet | 1283 l/min |
| Schaltzeit aus | 37,4 ms |
| Schaltzeit ein | 12,4 ms |
| Schaltzeit um | 18,9 ms |
| Einschaltdauer | 100% |
| Max. positiver Prüfimpuls bei 0 Signal | 2500 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 1100 µs |
| Nennbetriebsspannung DC | 24 V |
| Spulenkennwerte | 24 V DC: 3,3 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Mediumstemperatur | -5 bis 50 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -5 bis 50 °C |
| Max. Anziehdrehmoment Ventilbefestigung | 5 Nm |
| Produktgewicht | 402 g |
| Elektrischer Anschluss | Form B, nach Industriestandard (11 mm) |
| Befestigungsart | auf Anschlussplatte |
| Anschluss Atmungsöffnung | nicht gefasst |
| Pneumatischer Anschluss 1 | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Pneumatischer Anschluss 2 | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Pneumatischer Anschluss 3 | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Pneumatischer Anschluss 4 | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Pneumatischer Anschluss 5 | Anschlussplatte Größe 1 nach ISO 5599-1 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Kolbenschieber | Aluminium-Knetlegierung |
| Werkstoff Schrauben | Stahl, verzinkt |
| Gewicht | 0,43 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VSVA-BK-P53E-D-D1-1B2 |
| EAN | 4052568606060 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Nennweite DN [mm] | 6,3 |
| Dichtmaterial | HNBR, NBR |
| Medium | Druckluft |
| Funktion | 5/3 entlüftet |
| Durchfluss [l/min] | 1200 |
| Norm | ISO 5599-1 |
| Serie | VSVA |
| Betriebsdruck max [bar] | 8 |
| Temperatur (max.) | 50 |
