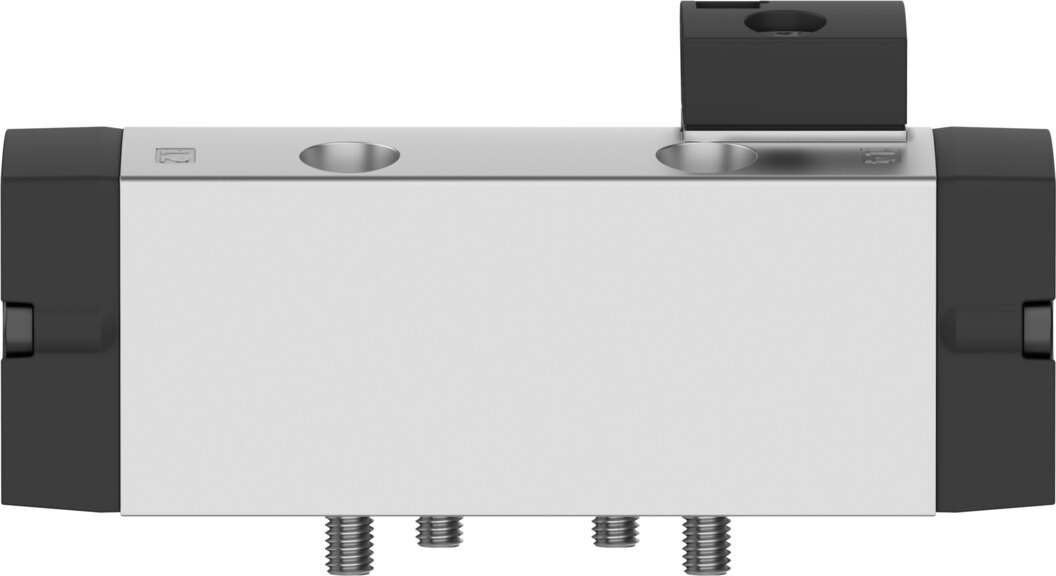

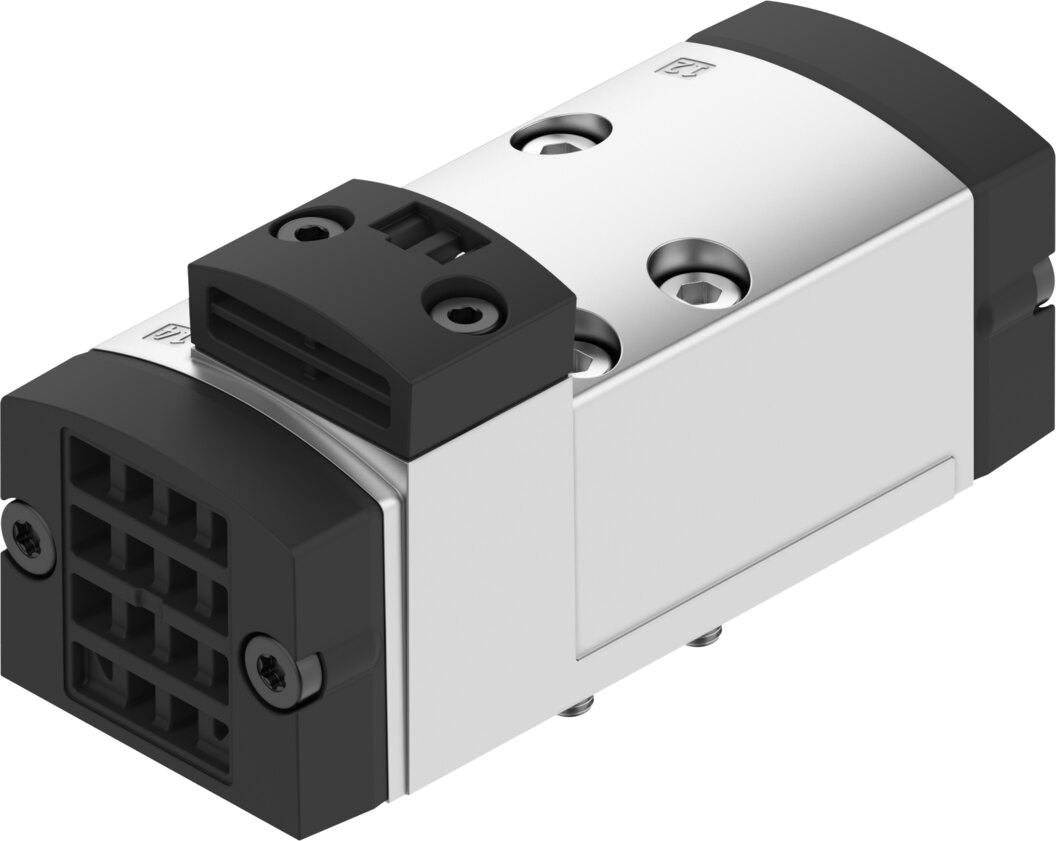

Pneumatikventil 5/2-Wege monostabil ISO 5599-1 Größe 1 VSPA-B-M52-M-D1 - Festo 8033640

Festo ✓ Originalprodukt Neuware

Der Festo-Typ VSPA-B-M52-M-D1 steuert doppeltwirkende Antriebe und kehrt ohne Signal per mechanischer Feder in die Grundstellung zurück. Mit 1800 l/min Nenndurchfluss nach ISO 8778 und -0,9 bis 16 bar Betriebsdruck passt es auf Anschlussplatten nach ISO 5599-1 Größe 1.

Netto
69,98 €
zzgl. MwSt.
83,28 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8033640
Hersteller-Nr. VSPA-B-M52-M-D1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Pneumatikventil VSPA-B-M52-M-D1 steuert doppeltwirkende Antriebe und kehrt ohne Signal per mechanischer Feder in die Grundstellung zurück. Es erreicht 1800 l/min Nenndurchfluss nach ISO 8778 und -0,9 bis 16 bar Betriebsdruck.

Vorteile

  • Anschlussbild für Anschlussplatten nach ISO 5599-1 Größe 1 (Baubreite 42 mm)
  • Nenndurchfluss nach ISO 8778 1800 l/min bei Nennweite 8 mm
  • Betriebsdruck -0,9 bis 16 bar, Steuerdruck 3 bis 16 bar
  • Korrosionsbeständigkeitsklasse 0, LABS-Konformität VDMA24364-B1/B2-L
  • Steuerluftversorgung extern

Einsatz

Das VSPA-B-M52-M-D1 eignet sich für doppeltwirkende Zylinder, Schwenkantriebe und Greifer. Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Geölter Betrieb ist möglich und dann beizubehalten.

Technische Daten

MerkmalWert
TypVSPA-B-M52-M-D1
Ventilfunktion5/2 monostabil
Betätigungsartpneumatisch
Baubreite42 mm
Nenndurchfluss nach ISO 87781800 l/min
Pneumatischer ArbeitsanschlussAnschlussplatte Größe 1 nach ISO 5599-1
Betriebsdruck-0,9 bis 16 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Nennweite8 mm
Abluftfunktionüber Einzelanschlussplatte
Dichtprinzipweich
Einbaulagebeliebig
Steuerartdirekt
Steuerluftversorgungextern
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Steuerdruck3 bis 16 bar
Vakuumtauglichkeitja
b-Wert1,7
Durchfluss Ventil1700 l/min
Durchfluss Ventil auf Einzelanschlussplatte1400 l/min
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Schalldruckpegel85 dB(A)
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Maximales Anziehdrehmoment Ventilbefestigung1 Nm
Produktgewicht340 g
Befestigungsartauf Anschlussplatte
Anschluss Steuerluft 12Anschlussplatte Größe 1 nach ISO 5599-1
Anschluss Steuerluft 14Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 1Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 2Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 3Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 4Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 5Anschlussplatte Größe 1 nach ISO 5599-1
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Druckguss
Werkstoff SchraubenStahl, verzinkt
Gewicht0,39 kg
HerstellerFesto
Hersteller-Nr.VSPA-B-M52-M-D1
EAN4052568652531
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium-Druckguss
Nennweite DN [mm]8
DichtmaterialNBR
MediumDruckluft
Funktion5/2 monostabil
BauartKolben-Schieber
SerieVSPA
Betriebsdruck max [bar]16
