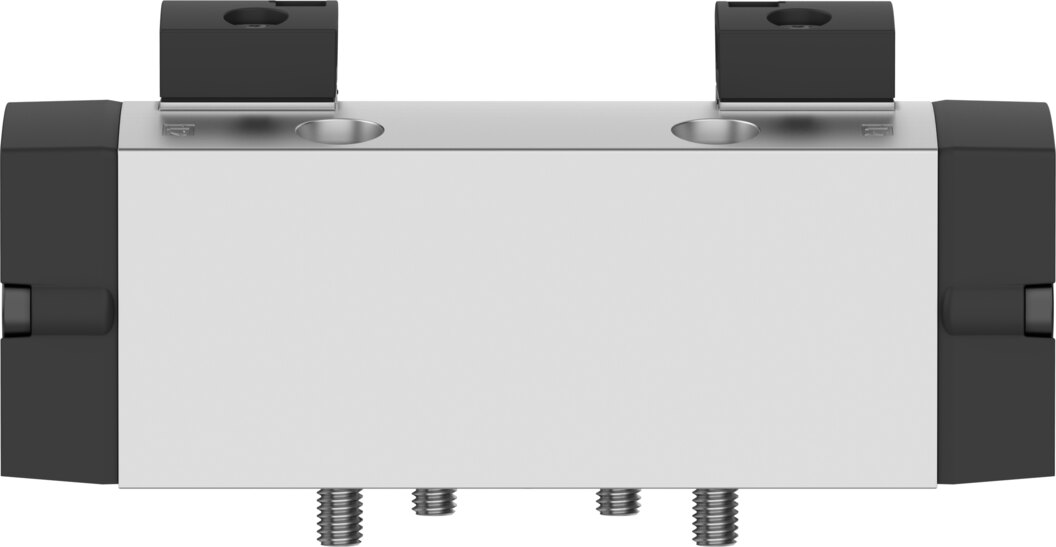

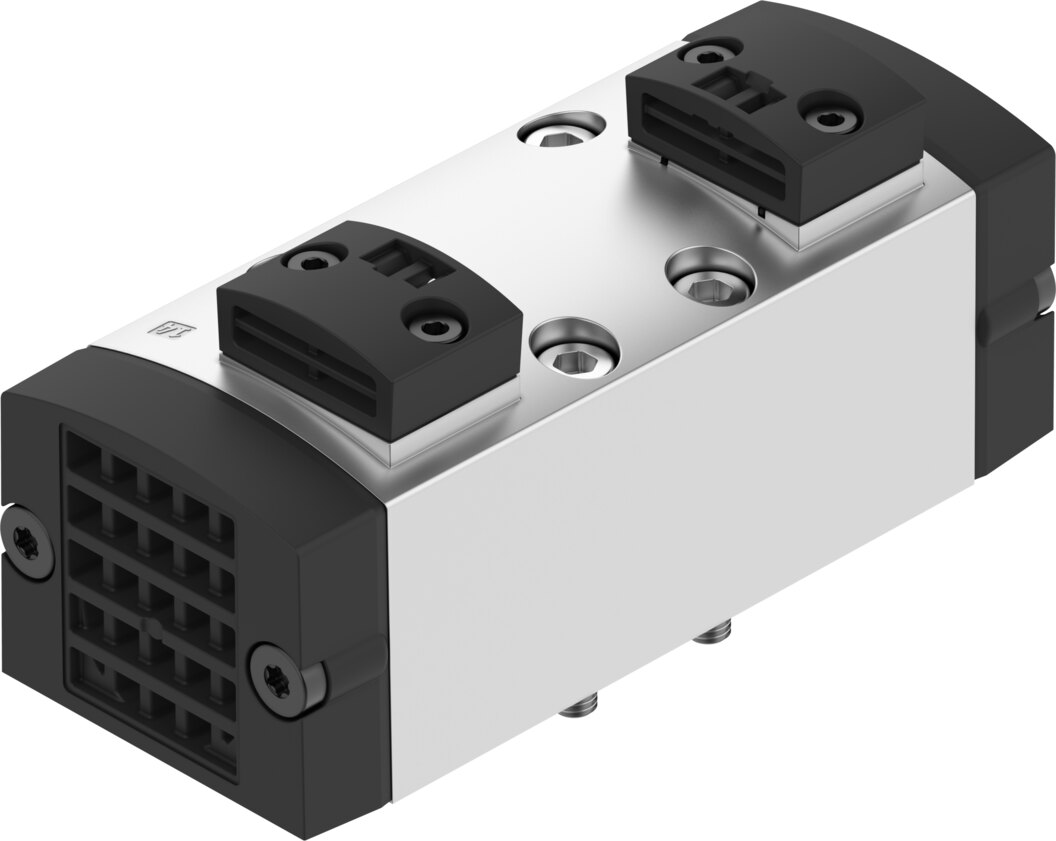

Pneumatikventil 5/3-Wege Mittelstellung belüftet ISO 5599-1 Größe 2 VSPA-B-P53U-D2 - Festo 8033653

Festo ✓ Originalprodukt Neuware

VSPA-B-P53U-D2 von Festo beaufschlagt in Mittelstellung beide Arbeitsanschlüsse mit Druck. Mit 3500 l/min Nenndurchfluss nach ISO 8778 und -0,9 bis 16 bar Betriebsdruck passt es auf Anschlussplatten nach ISO 5599-1 Größe 2. Aufbau Kolben-Schieber, Steuerart direkt.

Netto
167,51 €
zzgl. MwSt.
199,34 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8033653
Hersteller-Nr. VSPA-B-P53U-D2
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Für Anschlussplatten nach ISO 5599-1 Größe 2 gebaut, liefert das VSPA-B-P53U-D2 3500 l/min Nenndurchfluss nach ISO 8778 und -0,9 bis 16 bar Betriebsdruck.

Vorteile

  • Anschlussbild für Anschlussplatten nach ISO 5599-1 Größe 2 (Baubreite 52 mm)
  • Nenndurchfluss nach ISO 8778 3500 l/min bei Nennweite 11,5 mm
  • Betriebsdruck -0,9 bis 16 bar, Steuerdruck 3 bis 16 bar
  • Korrosionsbeständigkeitsklasse 0, LABS-Konformität VDMA24364-B1/B2-L
  • Steuerluftversorgung extern

Einsatz

Zum Schaltverhalten: Das Ventil beaufschlagt in Mittelstellung beide Arbeitsanschlüsse mit Druck. Das VSPA-B-P53U-D2 eignet sich für Antriebe, bei denen in Mittelstellung beide Kammern unter Druck stehen sollen. Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Geölter Betrieb ist möglich und dann beizubehalten.

Technische Daten

MerkmalWert
TypVSPA-B-P53U-D2
Ventilfunktion5/3 belüftet
Betätigungsartpneumatisch
Baubreite52 mm
Nenndurchfluss nach ISO 87783500 l/min
Pneumatischer ArbeitsanschlussAnschlussplatte Größe 2 nach ISO 5599-1
Betriebsdruck-0,9 bis 16 bar
Konstruktiver AufbauKolben-Schieber
Nennweite11,5 mm
Abluftfunktionüber Einzelanschlussplatte
Dichtprinzipweich
Einbaulagebeliebig
Steuerartdirekt
Steuerluftversorgungextern
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Steuerdruck3 bis 16 bar
Vakuumtauglichkeitja
b-Wert0,33
Durchfluss Ventil3300 l/min
Durchfluss Ventil auf Einzelanschlussplatte2900 l/min
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Schalldruckpegel85 dB(A)
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Maximales Anziehdrehmoment Ventilbefestigung2 Nm
Produktgewicht655 g
Befestigungsartauf Anschlussplatte
Anschluss Steuerluft 12Anschlussplatte Größe 2 nach ISO 5599-1
Anschluss Steuerluft 14Anschlussplatte Größe 2 nach ISO 5599-1
Pneumatischer Anschluss 1Anschlussplatte Größe 2 nach ISO 5599-1
Pneumatischer Anschluss 2Anschlussplatte Größe 2 nach ISO 5599-1
Pneumatischer Anschluss 3Anschlussplatte Größe 2 nach ISO 5599-1
Pneumatischer Anschluss 4Anschlussplatte Größe 2 nach ISO 5599-1
Pneumatischer Anschluss 5Anschlussplatte Größe 2 nach ISO 5599-1
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Druckguss
Werkstoff SchraubenStahl, verzinkt
HerstellerFesto
Hersteller-Nr.VSPA-B-P53U-D2
EAN4052568652661
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium-Druckguss
Nennweite DN [mm]11,5
DichtmaterialNBR
MediumDruckluft
Funktion5/3 belüftet
BauartKolben-Schieber
SerieVSPA
Betriebsdruck max [bar]16
