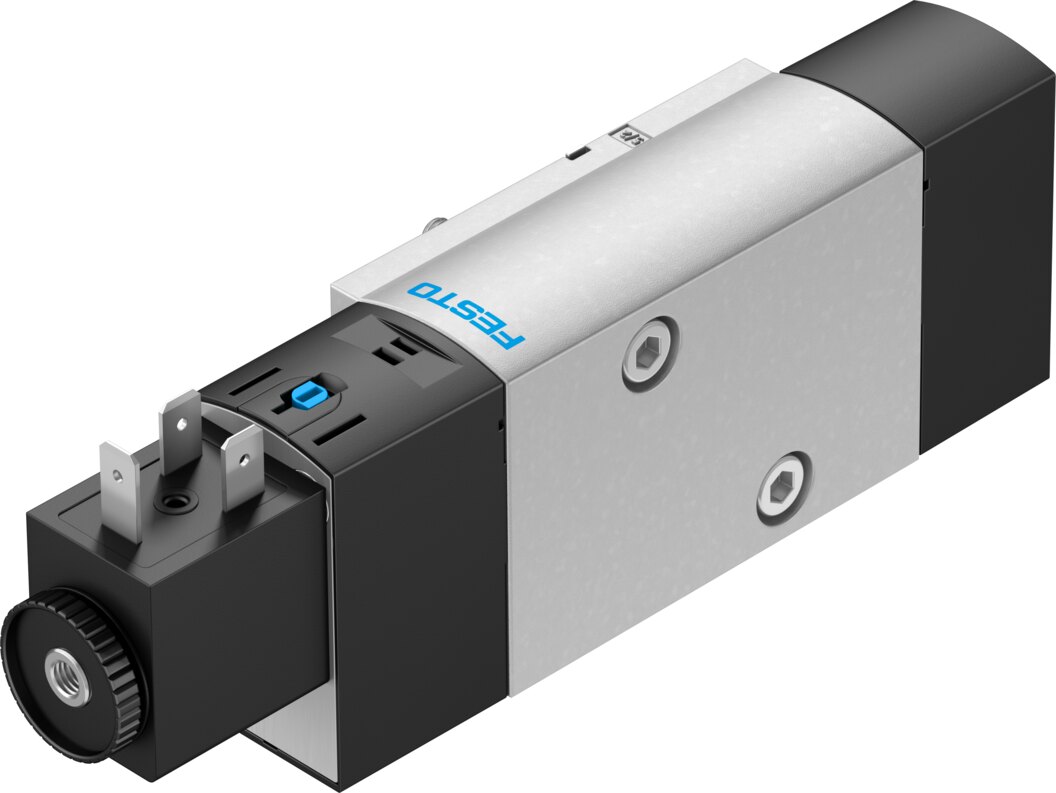

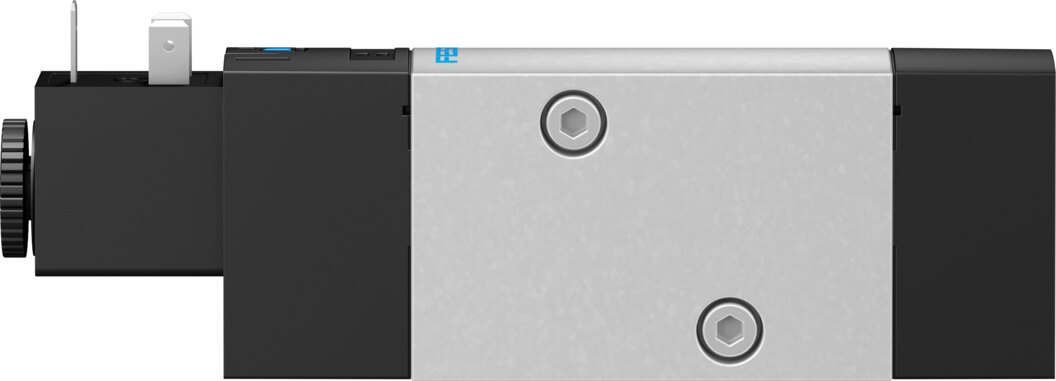

Magnetventil 5/2 oder 3/2 umstellbar G1/4 VSNC-FC-M52-MD-G14-F8-1B2 - Festo 577295
Das Festo Magnetventil VSNC-FC-M52-MD-G14-F8-1B2 liefert als auf 3/2 umstellbares 5/2-Wegeventil 1250 l/min Normalnenndurchfluss. Kennwerte: 2,5 bis 10 bar Betriebsdruck, Anschluss G1/4 und Baubreite 32 mm. Sitzt über die NAMUR-Schnittstelle direkt auf dem Schwenkantrieb.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Magnetventil VSNC-FC-M52-MD-G14-F8-1B2 arbeitet als auf 3/2 umstellbares 5/2-Wegeventil und erreicht 1250 l/min Normalnenndurchfluss bei 2,5 bis 10 bar Betriebsdruck. In vorgesteuertr Bauweise kommen Anschluss G1/4, Baubreite 32 mm und 24 V DC Betriebsspannung hinzu.
Vorteile
- Durchfluss: 1250 l/min Normalnenndurchfluss bei nur 32 mm Baubreite
- Druckbereich: 2,5 bis 10 bar
- Schaltzeiten: 11 ms ein, 48 ms aus
- Robust: Schutzart IP65/IP67, Korrosionsbeständigkeitsklasse 2
- Schnittstelle: NAMUR-Anschlussbild nach VDI/VDE 3845
- Temperatur: -20 bis 60 °C Umgebung
Einsatz
Das VSNC-FC-M52-MD-G14-F8-1B2 wird direkt auf Schwenkantriebe mit NAMUR-Schnittstelle montiert, Verschlauchung zwischen Ventil und Antrieb entfällt. Befestigung: mit Durchgangsbohrung. Betriebsmedium für das VSNC-FC-M52-MD-G14-F8-1B2: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).
Technische Daten
| Typ | VSNC-FC-M52-MD-G14-F8-1B2 |
|---|---|
| Festo-Teilenummer | 577295 |

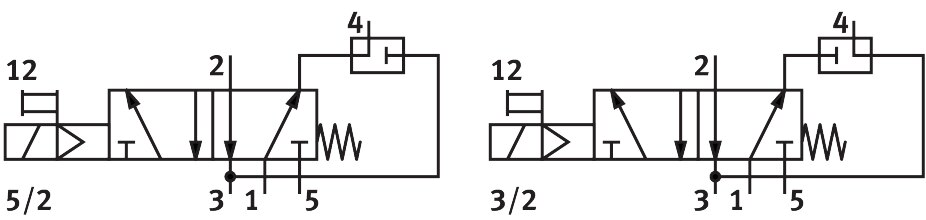

| Ventilfunktion | 5/2 oder 3/2 umstellbar |
| Betätigungsart | elektrisch |
| Baubreite | 32 mm |
| Normalnenndurchfluss | 1250 l/min |
| Pneumatischer Arbeitsanschluss | NAMUR Anschlussbild |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | 2,5 bis 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Zulassung | c UL us - Recognized (OL) |
| Zertifikat ausstellende Stelle | DNVGL-TAA000011J |
| Schutzart | IP65, IP67, mit Steckdose, nach IEC 60529 |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | VDI/VDE 3845 (NAMUR) |
| Handhilfsbetätigung | rastend, tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| Signalzustandsanzeige | mit Zubehör |
| b-Wert | 0,4 |
| C-Wert | 5,2 l/sbar |
| Normalnenndurchfluss, Abluftrückführung 4 nach 3 | 110 l/min |
| Schaltzeit aus | 48 ms |
| Schaltzeit ein | 11 ms |
| Einschaltdauer | 100% |
| Spulenkennwerte | 24 V DC: 3,3 W |
| Zulässige Spannungsschwankungen | ± 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Mediumstemperatur | -20 bis 60 °C |
| Umgebungstemperatur | -20 bis 60 °C |
| Produktgewicht | 380 g |
| Elektrischer Anschluss | Form B, Stecker, nach Industriestandard (11 mm) |
| Befestigungsart | mit Durchgangsbohrung |
| Anschluss Atmungsöffnung | nicht gefasst |
| Pneumatischer Anschluss 1 | G1/4 |
| Pneumatischer Anschluss 2 | NAMUR Anschlussbild |
| Pneumatischer Anschluss 3 | G1/4 |
| Pneumatischer Anschluss 4 | NAMUR Anschlussbild |
| Pneumatischer Anschluss 5 | G1/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Schrauben | Stahl, verzinkt |
| Gewicht (Versand) | 0,43 kg |
| Gewicht | 0,43 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VSNC-FC-M52-MD-G14-F8-1B2 |
| EAN | 4052568225865 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | G 1/4 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | 5/2 oder 3/2 umstellbar |
| Durchfluss [l/min] | 1250 |
| Bauart | Kolben-Schieber |
| Norm | NAMUR, VDI/VDE 3845 |
| Serie | VSNC |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G1/4 |
| Temperaturbereich | -20-60 °C |
