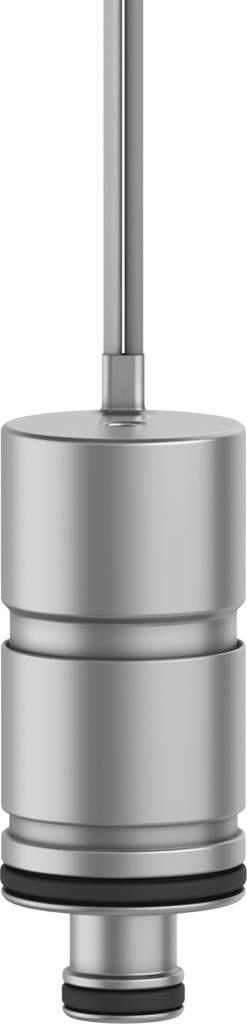

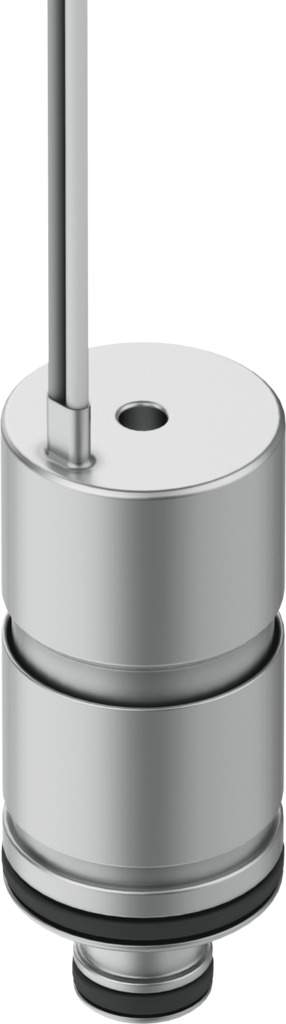

Proportional-Wegeventil bis 3 bar IP60 für stufenlose Durchflussregelung VPWS-6-B-6-PC15-3-V - Festo 8074537

Festo ✓ Originalprodukt Neuware

Über das Proportional-Wegeventil VPWS-6-B-6-PC15-3-V lassen sich Durchfluss und Bewegung eines Antriebs feinfühlig steuern. Eckdaten: Betriebsdruck 0 bis 3 bar, Ventilfunktion 2/2-Proportional-Wegeventil geschlossen, Gehäuse aus hochlegierter Stahl und Befestigung auf Anschlussplatte.

Netto
295,38 €
zzgl. MwSt.
351,50 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8074537
Hersteller-Nr. VPWS-6-B-6-PC15-3-V
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Über das Proportional-Wegeventil VPWS-6-B-6-PC15-3-V lassen sich Durchfluss und Bewegung eines Antriebs feinfühlig steuern. Entscheidend für die Auslegung: Betriebsdruck 0 bis 3 bar und Ventilfunktion 2/2-Proportional-Wegeventil geschlossen.

Vorteile

  • Ausgelegt für einen Betriebsdruck von 0 bis 3 bar
  • Ventilfunktion 2/2-Proportional-Wegeventil geschlossen
  • Nennweite 6 mm
  • Kabellänge 0,07 bis 0,08 m
  • Gekapselt nach Schutzart IP60
  • Einsetzbar bei Umgebungstemperaturen von 5 bis 50 °C

Einsatz

Typische Anwendungen sind servopneumatische Positionierung, Geschwindigkeitsregelung und Prozessregelkreise.

Technische Daten

TypVPWS-6-B-6-PC15-3-V
Festo-Teilenummer8074537
Nennweite6 mm
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig
Konstruktiver Aufbaudirektgesteuertes Sitzventil
Rückstellartmechanische Feder
Steuerartdirekt
Strömungsrichtungnicht reversibel
Ventilfunktion2/2-Proportional-Wegeventil geschlossen
Betriebsdruck0 bis 3 bar
Nennbetriebsdruck2 bar
Berstdruck15 bar
Normaldurchfluss (normalisiert nach DIN 1343)200 bis 230 l/min
Hysterese22,5 mA
Schaltzeit ein10 ms
Stromregelbereich0 bis 225 mA
Max. elektrische Leistungsaufnahme3 W
Spulenwiderstand60,5 Ohm
Einschaltdauer100 % (siehe Betriebsanleitung)
Frequenz PWM-Ansteuerung3 kHz
Spannung PWM-Ansteuerung24 V
Hinweis zur PWM-AnsteuerungDer zulässige Strombereich darf bei der Verwendung von PWM nicht überschritten werden.
Sauerstoffeignung gemäß NormISO 15001
Biokompatibilität gemäß NormISO 18562
Verunreinigungsgrad Kohlenwasserstoffe maximal550 mg/m²
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Hinweis zur SchwingfestigkeitSchwingung in Z-Richtung kann zu Durchflussschwankung führen
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Hinweis zur SchockfestigkeitSchock in Z-Richtung kann zu Durchflussschwankung führen
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
MediumInerte Gase, Luft, Sauerstoff
Hinweis zum MediumGeölter Betrieb nicht möglich, maximale Partikelgröße 10 µm
Mediumstemperatur5 bis 50 °C
SchutzartIP60
Hinweis zur Schutzartin montiertem Zustand
Umgebungstemperatur5 bis 50 °C
Lagertemperatur-40 bis 80 °C
Produktgewicht25 g
Elektrischer Anschluss 1, AnschlussartKabel
Elektrischer Anschluss 1, Anschlusstechnikoffenes Ende
Elektrischer Anschluss 1, Anzahl Pole/Adern2
Kabellänge0,07 bis 0,08 m
Befestigungsartauf Anschlussplatte, einsteckbar, mit Zubehör
Pneumatischer Anschluss 1Cartridge 7,5 mm
Pneumatischer Anschluss 2Cartridge 15 mm
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenFPM
Werkstoff Gehäusehochlegierter Stahl
Gewicht0,042 kg
HerstellerFesto
Hersteller-Nr.VPWS-6-B-6-PC15-3-V
EAN4052568566890
Zolltarifnummer84818059
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Nennweite DN [mm]6
DichtmaterialFPM
Bauartdirektgesteuertes Sitzventil
Betriebsdruck max [bar]3
Temperatur (max.)50
