Proportional-Wegeventil VPWI-5-L-3-G18-B2-A4-D - Festo 8167810
Netto
zzgl. MwSt.
1.083,85 € inkl. 19 % MwSt., zzgl. Versand
910,80 €
Artikel
FES-8167810
Hersteller-Nr.
VPWI-5-L-3-G18-B2-A4-D
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Betätigungsart | elektrisch |
|---|---|
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Sitzventil mit Rückstellfeder |
| Rückstellart | mechanische Feder |
| Abmessungen B x L x H | 42,2 mm x 95,3 mm x 94,3 mm |
| Sicherheitshinweis | Sicherheitsstellung VPWI, Ruhestellung geschlossen |
| Steuerart | direkt |
| Strömungsrichtung | nicht reversibel |
| Nennweite Belüftung | 5 mm |
| Nennweite Entlüftung | 5 mm |
| Gesamtleckage | 5 l/h |
| Anzeigeart | TFT Farbe |
| Anzeigegröße | 1,77" |
| Display-Auflösung | 128x160 Pixel |

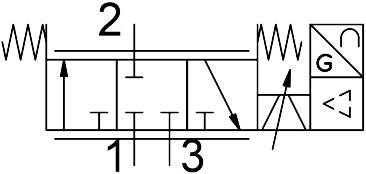

| Ventilfunktion | 3-Wege-Proportional-Wegeventil |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Kurzschlussfestigkeit | für alle elektrischen Anschlüsse |
| Max. Leitungslänge | 30 m |
| Sollwerteingabe | 4 - 20 mA |
| Eingangswiderstand | 0,3 kOhm |
| Signalbereich Analoger Ausgang | 4 - 20 mA |
| Max. Lastwiderstand Stromausgang | 500 Ohm |
| Genauigkeit Analogausgang in ± %FS | 1 %FS |
| Betriebsdruck | 0 ... 2 bar |
| Eingangsdruck 1 | 0 ... 6 bar |
| Eingangsdruck 3 | -1 ... 0 bar |
| Berstdruck | 40 bar |
| C-Wert | 2,1 l/sbar |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 490 l/min |
| Normalnenndurchfluss 2-3 | 340 l/min |
| Grenzfrequenz | 125 Hz |
| Schaltzeit ein | 8 ms |
| Schaltzeit aus | 8 ms |
| Hysterese | 0,3 %FS |
| Temperaturkoeffizient | 0,02 %/K |
| Nennbetriebsspannung DC | 24 V |
| Betriebsspannungsbereich DC | 21,6 ... 27,6 V |
| Nennstrom | 0,17 A |
| Max. Stromaufnahme | 525 mA |
| Max. elektrische Leistungsaufnahme | 14,5 W |
| Zulassung | RCM Mark, c UL us - Listed (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Zertifikat ausstellende Stelle | UL E322346 |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb nicht möglich |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | 0 ... 50 °C |
| Schutzart | IP65 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur | 0 ... 50 °C |
| Lagertemperatur | -20 ... 70 °C |
| Klimaklasse | 3K3 nach EN 60721 |
| Relative Luftfeuchtigkeit | nicht kondensierend |
| Nenneinsatzhöhe | < 3000 m NHN |
| Schallleistungspegel | 62,5 dB(A) |
| Schallleistungspegel in 1 m Abstand | 51,9 dB(A) |
| Anwendungshinweis | Das Produkt ist ausschließlich für industrielle Zwecke geeignet. In Wohnbereichen müssen evtl. Maßnahmen zur Funkentstörung getroffen werden. |
| Produktgewicht | 370 g |
| Wiederholgenauigkeit FS | 0,3 % |
| Elektrischer Anschluss 1, Funktion | Istwertausgang, Sollwerteingang, Spannungsversorgung |
| Elektrischer Anschluss 1, Anschlussart | Stecker |
| Elektrischer Anschluss 1, Anschlusstechnik | M12x1 A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss 1, Anzahl Pole/Adern | 5 |
| Elektrischer Anschluss 1, Anschlussbild | 00995383 |
| Elektrischer Anschluss 1, Anziehdrehmoment | 1,5 Nm |
| Befestigungsart | mit Durchgangsbohrung für Schraube M4, mit Hutschiene |
| Pneumatischer Anschluss 1 | G1/8 |
| Pneumatischer Anschluss 2 | G1/8 |
| Pneumatischer Anschluss 3 | G1/8 |
| Max. Anziehdrehmoment Verschraubung | 8,5 Nm |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | PA-verstärkt |
| Werkstoff Dichtungen | HNBR, PTFE |
| Werkstoff Gehäuse | PA-verstärkt |
| Gewicht | 0,5 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VPWI-5-L-3-G18-B2-A4-D |
| EAN | 4052568636845 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
