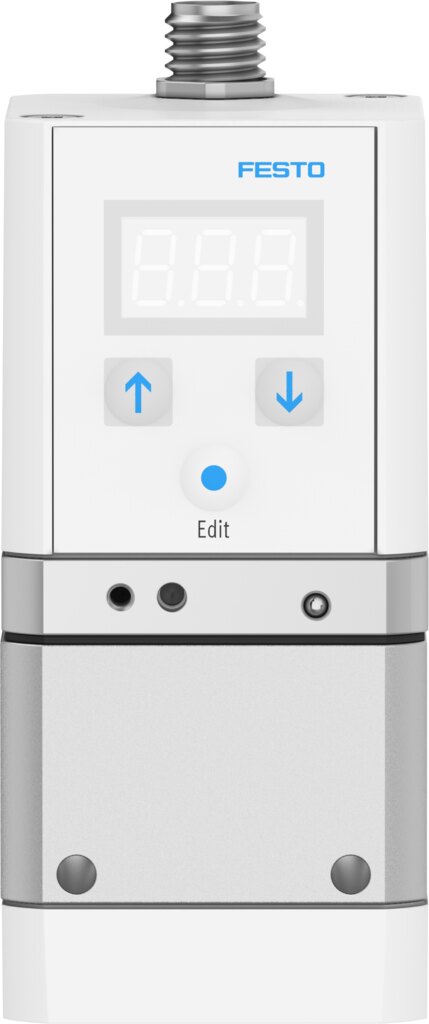

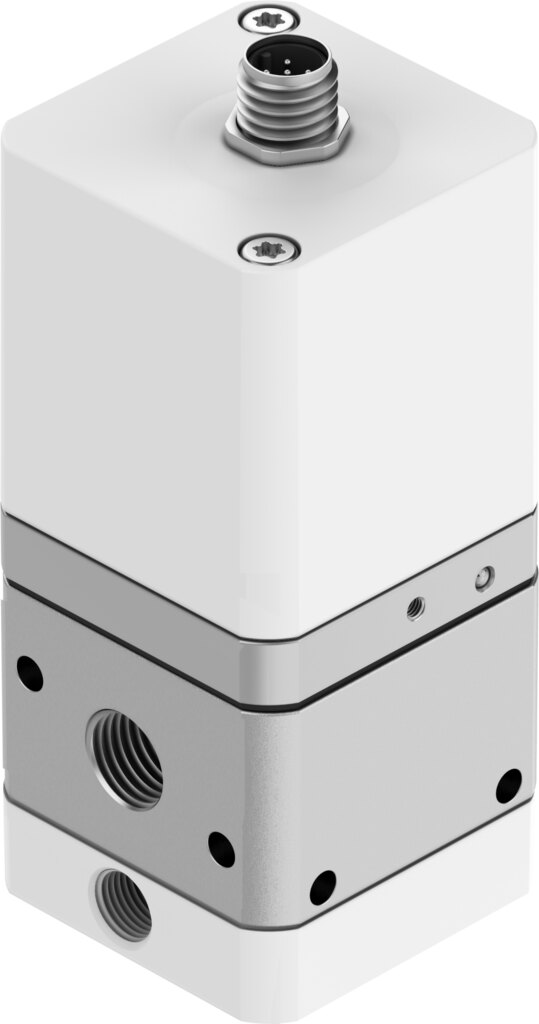

Proportional-Druckregelventil 0,1 bis 10 bar G1/4 VPPE-3-1-1/4-10-005-E1-F1A - Festo 8181682
Elektrisch einstellbarer Druck von 0,1 bis 10 bar: Proportional-Druckregelventil VPPE-3-1-1/4-10-005-E1-F1A mit Sollwert 0 - 5 V. Normalnenndurchfluss 2300 l/min, Anschluss G1/4, maximale Druckhysterese 0,05 bar und Schutzart IP65. Originalteil Festo 8181682.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Proportional-Druckregelventil VPPE-3-1-1/4-10-005-E1-F1A stellt den Ausgangsdruck elektrisch im Bereich 0,1 bis 10 bar ein, vorgegeben über ein Sollwertsignal 0 - 5 V. Es liefert 2300 l/min Normalnenndurchfluss und wird über G1/4 angeschlossen. Aufbau: vorgesteuertes Membranregelventil.
Ihre Vorteile
- Reproduzierbare Regelung: Linearität 1 %FS, Wiederholgenauigkeit 0,5 %FS
- Feinfühlige Regelung: maximale Druckhysterese 0,05 bar
- Luftleistung: Normalnenndurchfluss 2300 l/min
- Istwert-Rückmeldung an die Steuerung über Analogausgang 1 - 5 V
- Definierte Sicherheitsstellung: Bei Versorgungskabelbruch bleibt der Ausgangsdruck ungeregelt erhalten
- Schaltausgang PNP für Grenzwertmeldungen
Einsatz
Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4] und inerte Gase. Geölter Betrieb ist nicht möglich. Einbaulage des VPPE-3-1-1/4-10-005-E1-F1A: beliebig, vorzugsweise stehend, Befestigung mit Durchgangsbohrung. Zulässige Umgebungstemperatur 0 bis 60 °C. Der VPPE-3-1-1/4-10-005-E1-F1A eignet sich für die Produktion von Li-Ionen-Batterien (reduzierte Cu/Zn/Ni-Werte, F1a). Elektrisch angeschlossen wird der VPPE-3-1-1/4-10-005-E1-F1A über 5-polig, M12, Stecker.
Technische Daten
| Typ | VPPE-3-1-1/4-10-005-E1-F1A |
|---|---|
| Festo-Teilenummer | 8181682 |
| Nennweite Belüftung | 5 mm |
| Nennweite Entlüftung | 2,5 mm |
| Betätigungsart | elektrisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig, vorzugsweise stehend |
| Konstruktiver Aufbau | vorgesteuertes Membranregelventil |
| Kurzschlussfestigkeit | für alle elektrischen Anschlüsse |
| Sicherheitshinweis | Sicherheitsstellung VPPE: Bei Versorgungskabelbruch bleibt der Ausgangsdruck ungeregelt erhalten. |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Rückstellart | mechanische Feder |
| Steuerart | vorgesteuert |
| Ventilfunktion | 3-Wege-Proportional-Druckregelventil |
| Anzeigeart | LED-Anzeige, 3-stellig |
| Druckregelbereich | 0,1 bis 10 bar |
| Eingangsdruck 1 | 6 bis 11 bar |
| Max. Druckhysterese | 0,05 bar |
| Normalnenndurchfluss | 2300 l/min |
| Betriebsspannungsbereich DC | 21,6 bis 26,4 V |
| Max. Stromaufnahme | 160 mA |
| Einschaltdauer | 100% |
| Max. elektrische Leistungsaufnahme | 4,2 W |
| Restwelligkeit | 10 % |
| Schaltausgang | PNP |
| Signalbereich Analoger Ausgang | 1 - 5 V |
| Signalbereich Analoger Eingang | 0 - 5 V |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb nicht möglich |
| Zulassung | RCM Mark, c UL us - Listed (OL) |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Zertifikat ausstellende Stelle | UL E322346 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Mediumstemperatur | 10 bis 50 °C |
| Schutzart | IP65 |
| Umgebungstemperatur | 0 bis 60 °C |
| Produktgewicht | 390 g |
| Linearität | 1 %FS |
| Hysterese | 1 %FS |
| Reproduzierbarkeit | 0,5 %FS |
| Gesamtgenauigkeit | 1,25 %FS |
| Temperaturkoeffizient | 0,04 %/K |
| Elektrischer Anschluss | 5-polig, M12, Stecker |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | G1/4 |
| Pneumatischer Anschluss 2 | G1/4 |
| Pneumatischer Anschluss 3 | G1/8 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | Aluminium, pulverbeschichtet |
| Hersteller | Festo |
| Hersteller-Nr. | VPPE-3-1-1/4-10-005-E1-F1A |
| EAN | 4052568779443 |
| Zolltarifnummer | 84811099 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | G 1/4 |
| Regelbereich max. [bar] | 10 |
| Medium | Druckluft, neutrale Gase |
| Funktion | 3-Wege-Proportional-Druckregelventil |
| Eingangsdruck max. [bar] | 11 |
| Durchfluss [l/min] | 2300 |
| Bauart | vorgesteuertes Membranregelventil |
| Druckregelbereich [bar] | 0,1 bis 10 |
| Medientemperatur [°C] | 10 bis 50 |
| Pneumatischer Anschluss | G1/4 |
| Temperaturbereich | 0-60 °C |
| Temperatur (max.) | 60 |
