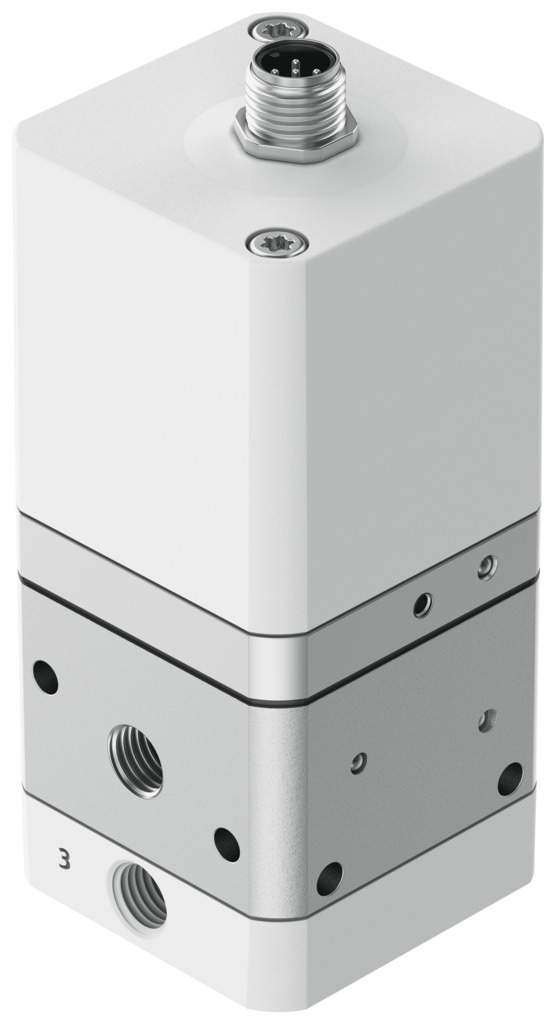

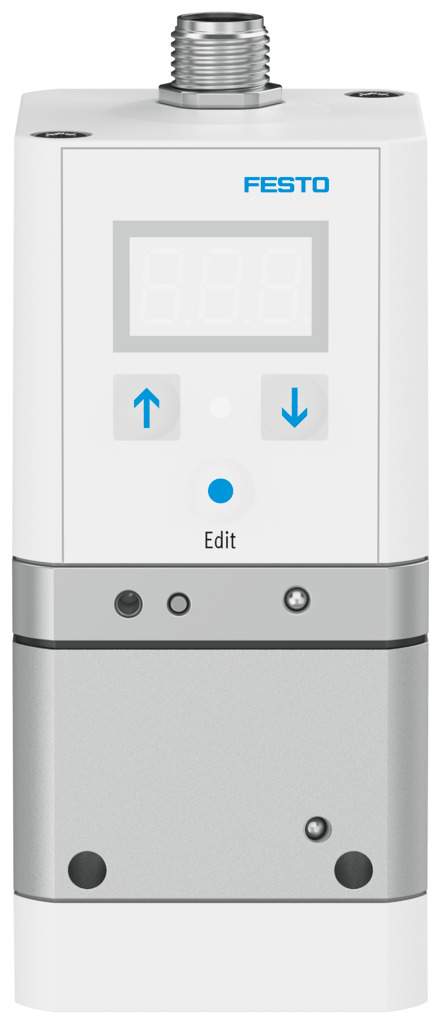

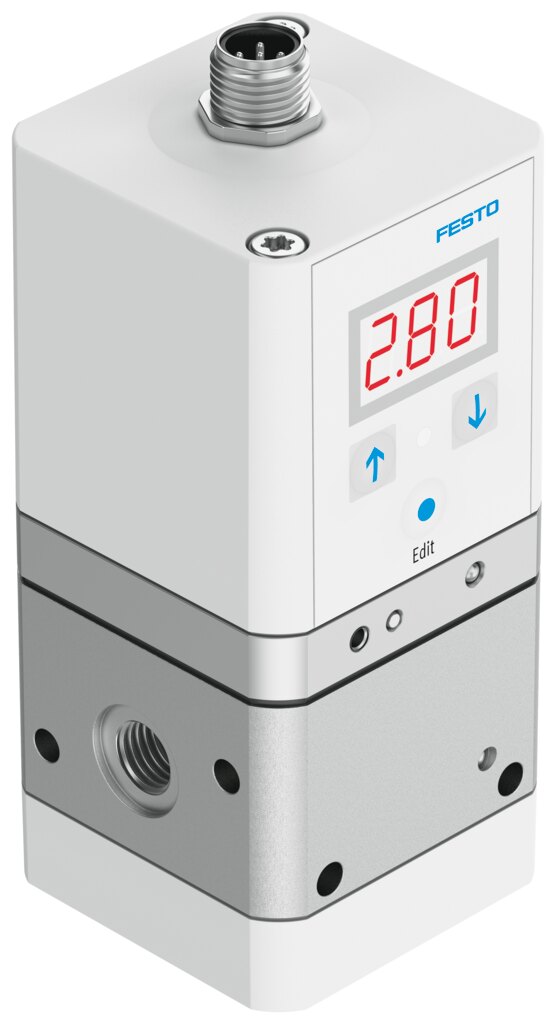

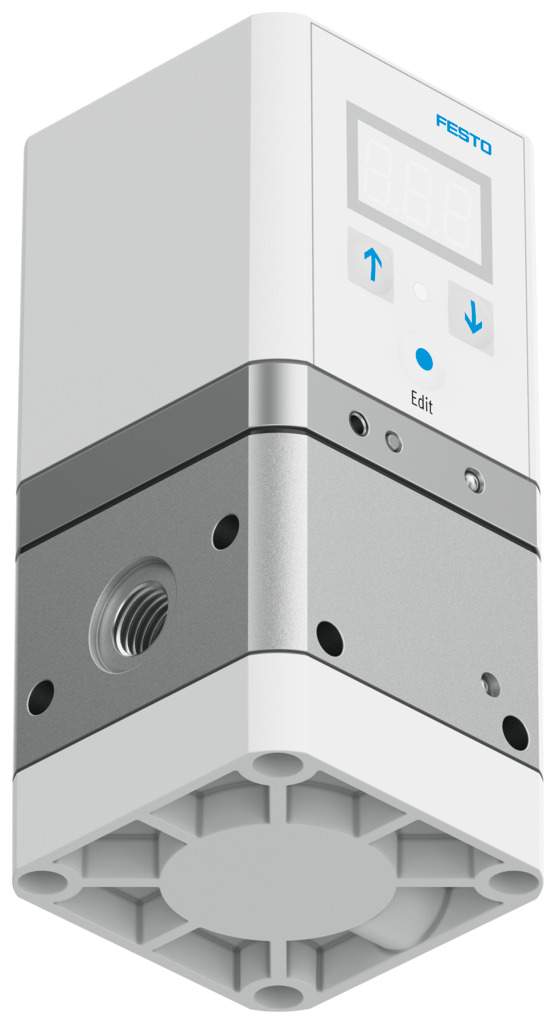

Proportional-Druckregelventil 0,06 bis 6 bar G1/8 VPPE-3-1-1/8-6-005-E1-F1A - Festo 8156421

Festo ✓ Originalprodukt Neuware

Proportional-Druckregelventil für die elektrische Druckvorgabe im Bereich 0,06 bis 6 bar, Sollwert 0 - 5 V. Normalnenndurchfluss 800 l/min, Anschluss G1/8, maximale Druckhysterese 0,03 bar und Schutzart IP65. Originalteil Festo 8156421.

Netto
448,90 €
zzgl. MwSt.
534,19 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8156421
Hersteller-Nr. VPPE-3-1-1/8-6-005-E1-F1A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Proportional-Druckregelventil VPPE-3-1-1/8-6-005-E1-F1A stellt den Ausgangsdruck elektrisch im Bereich 0,06 bis 6 bar ein, vorgegeben über ein Sollwertsignal 0 - 5 V. Es liefert 800 l/min Normalnenndurchfluss und wird über G1/8 angeschlossen. Aufbau: vorgesteuertes Membranregelventil.

Vorteile

  • Reproduzierbare Regelung: Linearität 1 %FS, Wiederholgenauigkeit 0,5 %FS
  • Feinfühlige Regelung: maximale Druckhysterese 0,03 bar
  • Luftleistung: Normalnenndurchfluss 800 l/min
  • Istwert-Rückmeldung an die Steuerung über Analogausgang 1 - 5 V
  • Definierte Sicherheitsstellung: Bei Versorgungskabelbruch bleibt der Ausgangsdruck ungeregelt erhalten
  • Schaltausgang PNP für Grenzwertmeldungen

Einsatz und Montage

Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4] und inerte Gase. Geölter Betrieb ist nicht möglich. Einbaulage des VPPE-3-1-1/8-6-005-E1-F1A: beliebig, vorzugsweise stehend, Befestigung mit Durchgangsbohrung. Zulässige Umgebungstemperatur 0 bis 60 °C. Der VPPE-3-1-1/8-6-005-E1-F1A eignet sich für die Produktion von Li-Ionen-Batterien (reduzierte Cu/Zn/Ni-Werte, F1a). Elektrischer Anschluss des VPPE-3-1-1/8-6-005-E1-F1A: 5-polig, M12, Stecker.

Technische Daten

TypVPPE-3-1-1/8-6-005-E1-F1A
Festo-Teilenummer8156421
Nennweite Belüftung5 mm
Nennweite Entlüftung2,5 mm
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig, vorzugsweise stehend
Konstruktiver Aufbauvorgesteuertes Membranregelventil
Kurzschlussfestigkeitfür alle elektrischen Anschlüsse
SicherheitshinweisSicherheitsstellung VPPE: Bei Versorgungskabelbruch bleibt der Ausgangsdruck ungeregelt erhalten.
Verpolungsschutzfür alle elektrischen Anschlüsse
Rückstellartmechanische Feder
Steuerartvorgesteuert
Ventilfunktion3-Wege-Proportional-Druckregelventil
AnzeigeartLED-Anzeige, 3-stellig
Druckregelbereich0,06 bis 6 bar
Eingangsdruck 16 bis 8 bar
Max. Druckhysterese0,03 bar
Normalnenndurchfluss800 l/min
Betriebsspannungsbereich DC21,6 bis 26,4 V
Max. Stromaufnahme160 mA
Einschaltdauer100%
Max. elektrische Leistungsaufnahme4,2 W
Restwelligkeit10 %
SchaltausgangPNP
Signalbereich Analoger Ausgang1 - 5 V
Signalbereich Analoger Eingang0 - 5 V
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb nicht möglich
ZulassungRCM Mark, c UL us - Listed (OL)
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Zertifikat ausstellende StelleUL E322346
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 4 nach ISO 14644-1
Mediumstemperatur10 bis 50 °C
SchutzartIP65
Umgebungstemperatur0 bis 60 °C
Produktgewicht390 g
Linearität1 %FS
Hysterese0,5 %FS
Reproduzierbarkeit0,5 %FS
Gesamtgenauigkeit1,25 %FS
Temperaturkoeffizient0,04 %/K
Elektrischer Anschluss5-polig, M12, Stecker
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 1G1/8
Pneumatischer Anschluss 2G1/8
Pneumatischer Anschluss 3G1/8
WerkstoffhinweisRoHS konform
Werkstoff GehäuseAluminium, pulverbeschichtet
Gewicht0,47 kg
HerstellerFesto
Hersteller-Nr.VPPE-3-1-1/8-6-005-E1-F1A
EAN4052568596767
Zolltarifnummer84811099
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/8
Regelbereich max. [bar]6
MediumDruckluft, neutrale Gase
Funktion3-Wege-Proportional-Druckregelventil
Durchfluss [l/min]800
Bauartvorgesteuertes Membranregelventil
Druckregelbereich [bar]0,06 bis 6
Medientemperatur [°C]10 bis 50
Pneumatischer AnschlussG1/8
Temperaturbereich0-60 °C
Temperatur (max.)60
