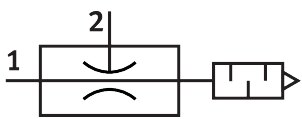

Vakuumsaugdüse T-Form Lavaldüse 0,45 mm Vakuum 88 % VN-05-H-T3-PQ2-VQ2-RO1-F1A - Festo 8187682

Festo ✓ Originalprodukt Neuware

Mit Lavaldüse 0,45 mm erreicht die Vakuumsaugdüse VN-05-H-T3-PQ2-VQ2-RO1-F1A bis zu 88 % Vakuum bei max. 6,2 l/min Saugvolumenstrom. Angeschlossen wird über QS-6 für Druckluft und QS-6 für das Vakuum, bei 1 bis 8 bar Betriebsdruck. Geeignet für die Batterieproduktion mit reduzierten Cu/Zn/Ni-Werten (F1a).

Netto
35,99 €
zzgl. MwSt.
42,83 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8187682
Hersteller-Nr. VN-05-H-T3-PQ2-VQ2-RO1-F1A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kern der VN-05-H-T3-PQ2-VQ2-RO1-F1A ist eine Lavaldüse mit 0,45 mm Nennweite, betrieben mit 1 bis 8 bar bei 6 bar Nennbetriebsdruck. Ejektorcharakteristik: hohes Vakuum, Standard.

Vorteile

  • Vakuum bis 88 %, erreicht bei 4,5 bar Betriebsdruck
  • Saugvolumenstrom bis 6,2 l/min gegen Atmosphäre, bei 2,1 bar Betriebsdruck
  • Saubere Fertigung: geeignet für Batterieproduktion (F1a), LABS-Konformität VDMA24364-B1/B2-L
  • Produktgewicht 24 g, Rastermaß 14 mm
  • Korrosionsbeständigkeitsklasse 1 - niedrige Korrosionsbeanspruchung
  • Belüftungszeit 4,8 s bei Nennbetriebsdruck 6 bar

Einsatz

Für dichte Oberflächen, an denen hohes Vakuum die Haltekraft bestimmt, etwa Bleche, Glas oder Folien auf glattem Träger. Zur Befestigung: mit Durchgangsbohrung, mit Zubehör. Geölter Betrieb ist nicht möglich.

Technische Daten

Nennweite Lavaldüse0,45 mm
Rastermaß14 mm
Bauart Schalldämpferoffen
Einbaulagebeliebig
Ejektorcharakteristikhohes Vakuum, Standard
Integrierte FunktionSchalldämpfer offen
Konstruktiver AufbauT-Form
Betriebsdruck für maximalen Saugvolumenstrom2,1 bar
Betriebsdruck1 bis 8 bar
Betriebsdruck für maximales Vakuum4,5 bar
Maximales Vakuum88 %
Nennbetriebsdruck6 bar
Maximaler Saugvolumenstrom gegen Atmosphäre6,2 l/min
Belüftungszeit bei Nennbetriebsdruck4,8 s
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb nicht möglich
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Mediumstemperatur0 bis 60 °C
Schalldruckpegel bei Nennbetriebsdruck53 dB(A)
Umgebungstemperatur0 bis 60 °C
Maximales Anziehdrehmoment0,5 Nm
Produktgewicht24 g
Befestigungsartmit Durchgangsbohrung, mit Zubehör
Pneumatischer Anschluss 1QS-6
Pneumatischer Anschluss 3Schalldämpfer offen
VakuumanschlussQS-6
Werkstoff AnschlussgewindePOM
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Werkstoff FangdüsePOM
Werkstoff GehäusePOM-verstärkt
Werkstoff SchalldämpferPE
Werkstoff StrahldüseAluminium-Knetlegierung
Gewicht0,019 kg
HerstellerFesto
Hersteller-Nr.VN-05-H-T3-PQ2-VQ2-RO1-F1A
EAN4052568634728
Zolltarifnummer84141089
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
für Schlauch-Außen-Ø [mm]6
DichtmaterialNBR
MediumDruckluft
BauartT-Form
SerieVN
Betriebsdruck max [bar]8
Pneumatischer AnschlussQS-6
Temperaturbereich0-60 °C
Temperatur (max.)60
