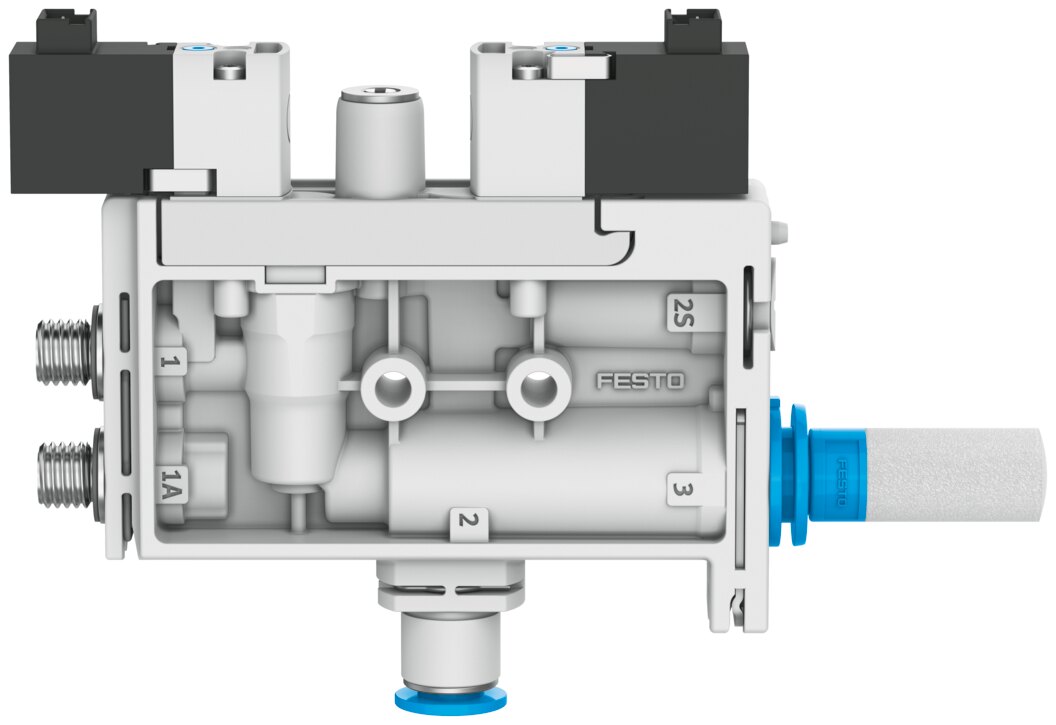

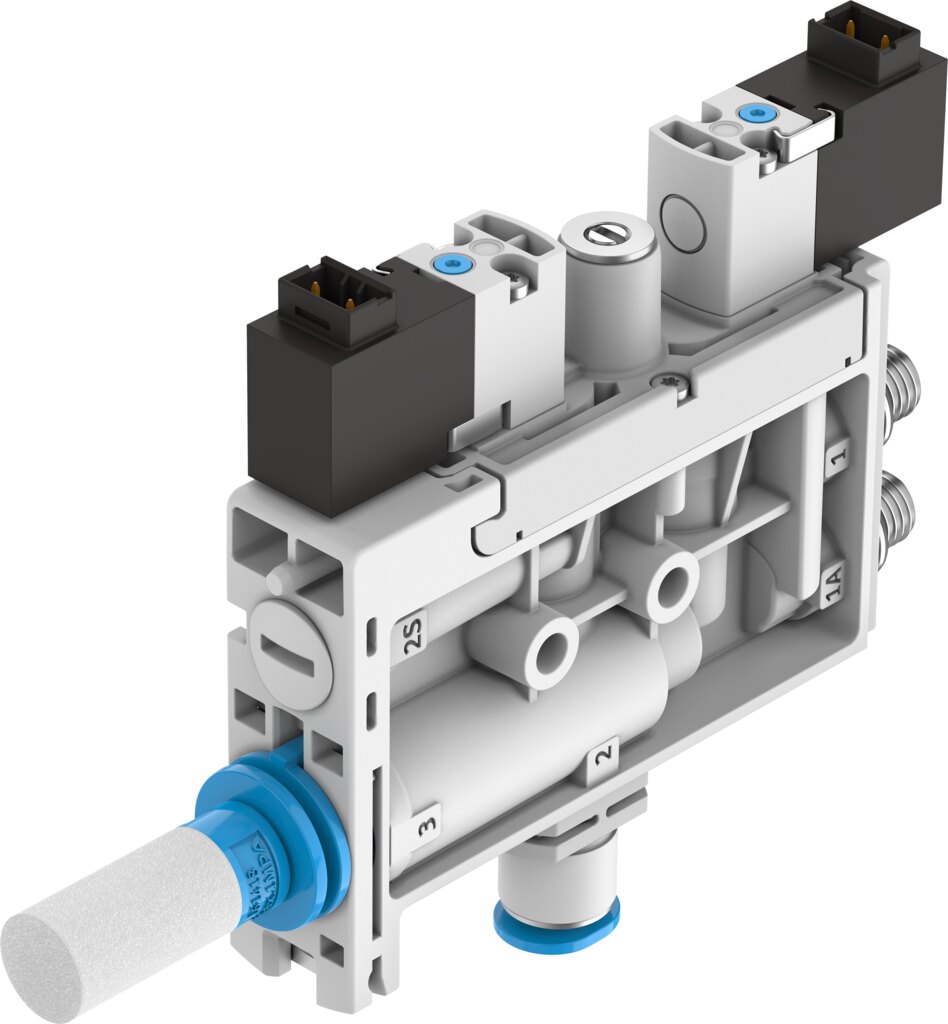

Vakuumsaugdüse OVEL-7-H-15-P-VQ4-UC-C-A-H3 - Festo 8141095
Netto
zzgl. MwSt.
173,44 € inkl. 19 % MwSt., zzgl. Versand
145,75 €
Artikel
FES-8141095
Hersteller-Nr.
OVEL-7-H-15-P-VQ4-UC-C-A-H3
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Nennweite Lavaldüse | 0,7 mm |
|---|---|
| Rastermaß | 15 mm |
| Bauart Schalldämpfer | geschlossen |
| Einbaulage | beliebig |
| Ejektorcharakteristik | hohes Vakuum, Standard |
| Filterfeinheit | 40 µm |
| Handhilfsbetätigung | tastend |
| Integrierte Funktion | Abwurfimpuls elektrisch, Drossel, Einschaltventil elektrisch, Filter, Schalldämpfer geschlossen |
| Konstruktiver Aufbau | T-Form |
| Ventilfunktion | geschlossen |
| Betriebsdruck für max. Saugvolumenstrom | 4 bar |
| Betriebsdruck | 2 ... 7 bar |
| Betriebsdruck für max. Vakuum | 4,8 bar |
| Max. Vakuum | 92 % |
| Nennbetriebsdruck | 4 bar |
| Max. Saugvolumenstrom gegen Atmosphäre | 17 l/min |
| Belüftungszeit bei Nennbetriebsdruck mit Abwurfimpuls | 1,2 s |
| Betriebsspannungsbereich DC | 21,6 ... 26,4 V |
| Einschaltdauer | 100% |
| Spulenkennwerte | 24 V DC: 1,0 W |
| Zulassung | c UL us - Listed (OL) |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb nicht möglich |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | 0 ... 50 °C |
| Schalldruckpegel bei Nennbetriebsdruck | 56 dB(A) |
| Schutzart | IP40 |
| Umgebungstemperatur | 0 ... 50 °C |
| Produktgewicht | 59 g |
| Elektrischer Anschluss Eingang, Funktion | Vakuumerzeugung |
| Elektrischer Anschluss Eingang, Anschlussart | 2x Stecker |
| Elektrischer Anschluss Eingang, Anschlusstechnik | Anschlussbild H |
| Elektrischer Anschluss Eingang, Anzahl Pole/Adern | 2 |
| Elektrischer Anschluss Eingang, Anschlussbild | 00995626 |
| Elektrischer Anschluss Eingang, Befestigungsart | Rastverriegelung |
| Befestigungsart | auf Anschlussleiste |
| Pneumatischer Anschluss 1 | Sammelanschluss |
| Pneumatischer Anschluss 3 | Schalldämpfer geschlossen |
| Vakuumanschluss | für Schlauch Außen-Ø 4 mm |
| Werkstoff Anschlussgewinde | POM |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Fangdüse | POM |
| Werkstoff Filter | POM |
| Werkstoff Gehäuse | PA-verstärkt |
| Werkstoff Hohlschraube | Aluminium-Knetlegierung |
| Werkstoff Regulierschraube | Stahl |
| Werkstoff Schalldämpfer | PA-verstärkt, PE |
| Werkstoff Schrauben | Stahl |
| Werkstoff Strahldüse | Aluminium-Knetlegierung |
| Gewicht | 0,085 kg |
| Hersteller | Festo |
| Hersteller-Nr. | OVEL-7-H-15-P-VQ4-UC-C-A-H3 |
| EAN | 4052568566661 |
| Zolltarifnummer | 84141089 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
