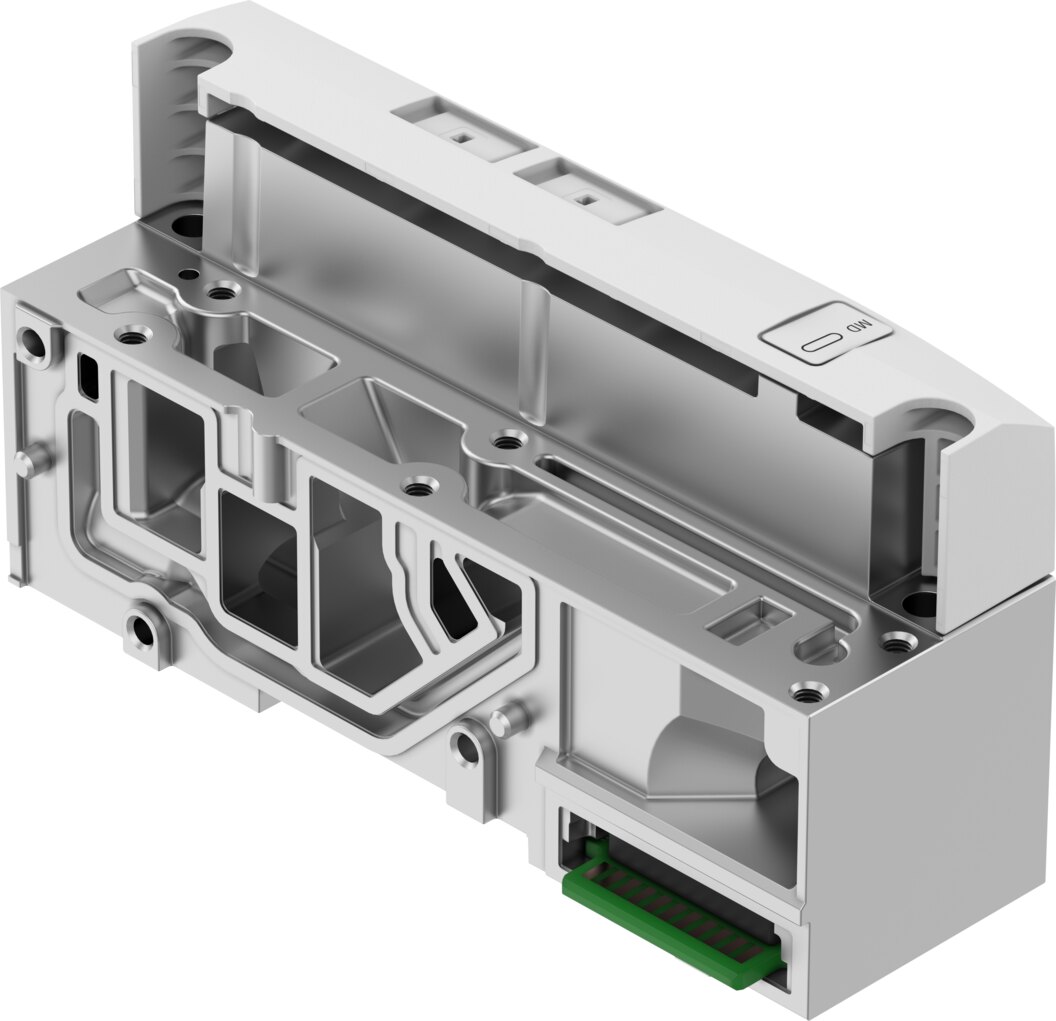

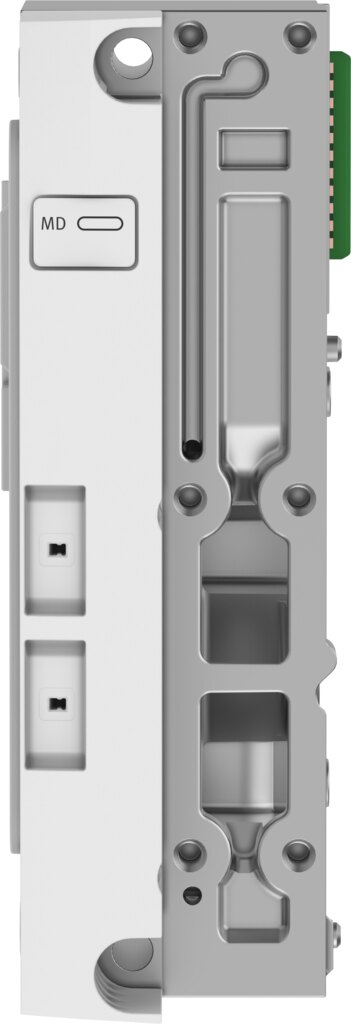

Pneumatik-Anschaltung VMPA-AP-EPL-E - Festo 8137154
Netto
zzgl. MwSt.
178,21 € inkl. 19 % MwSt., zzgl. Versand
149,76 €
Artikel
FES-8137154
Hersteller-Nr.
VMPA-AP-EPL-E
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Breite | 34,1 mm |
|---|---|
| Länge | 107,3 mm |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Hinweis zur Schwingfestigkeit | SG2 auf Wandmontage |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Hinweis zur Schockfestigkeit | SG2 auf Wandmontage |
| Anschaltung Ventilinseln | Typ 32, MPA-FB-AP-VI |
| Verpolungsschutz | ja |
| Hinweis zum Verpolungsschutz | Eigenschutz |
| Einbaulage | beliebig, auf H-Schiene: waagrecht |
| Diagnose per LED | Diagnose pro Modul |
| Diagnose per interner Kommunikation | Kommunikationsfehler, Überspannung Elektronik/Sensoren, Unterspannung Elektronik/Sensoren |
| Integrierte Funktion | Flächenschalldämpfer, gefasste Abluft |
| Steuerluftversorgung | extern |
| Modulcode (hex/dez) | 0x3053/12371d |
| Interne Zykluszeit | 1 ms |
| Abmessungen B x L x H | 34,1 mm x 107,3 mm x 55,1 mm |
| Absicherung (Kurzschluss) | zusätzlich Schmelzsicherung |
| Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren | typisch 35 mA |
| Hinweis zur Betriebsspannung | SELV/PELV Netzteile erforderlich, Spannungsabfall beachten |
| Nennbetriebsspannung DC Elektronik/Sensoren | 24 V |
| Nennbetriebsspannung DC Last | 24 V |
| Netzausfallüberbrückung | 10 ms |
| Potentialtrennung zwischen den Versorgungsspannungen Elektronik/Sensorik und Last/Ventile | ja |
| Verschmutzungsgrad | 2 |
| Zulässige Spannungsschwankungen Elektronik/Sensoren | ± 25 % |
| Zulässige Spannungsschwankungen Last | ± 25 % |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Lagertemperatur | -20 ... 70 °C |
| Relative Luftfeuchtigkeit | 5 - 95 %, nicht kondensierend |
| Schutzart | IP65, IP67 |
| Hinweis zur Schutzart | in montiertem Zustand |
| Schutzklasse | III |
| Überspannungskategorie | II |
| Umgebungstemperatur | -20 ... 50 °C |
| Hinweis zur Umgebungstemperatur | Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten |
| Nenneinsatzhöhe | <= 2000 m ASL (> 79,5 kPa) |
| Max. Aufstellhöhe | 3500 m |
| Hinweis zur max. Aufstellhöhe | > 2000 m ASL (< 79,5 kPa), Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten |
| Produktgewicht | 207 g |
| Elektrische Ansteuerung | AP-Schnittstelle |
| Kommunikations-Schnittstelle, Protokoll | AP |
| Befestigungsart | mit Durchgangsbohrung für Schraube M4 |
| Anschluss Steuerluft 12/14 | M7 |
| Pneumatischer Anschluss 1 | G1/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | PBT-verstärkt |
| Werkstoff Dichtungen | PU-Schaum |
| Werkstoff Gehäuse | Aluminium-Druckguss |
| Werkstoff Schrauben | Stahl, verzinkt |
| Hersteller | Festo |
| Hersteller-Nr. | VMPA-AP-EPL-E |
| EAN | 4052568637750 |
| Zolltarifnummer | 85389099 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
