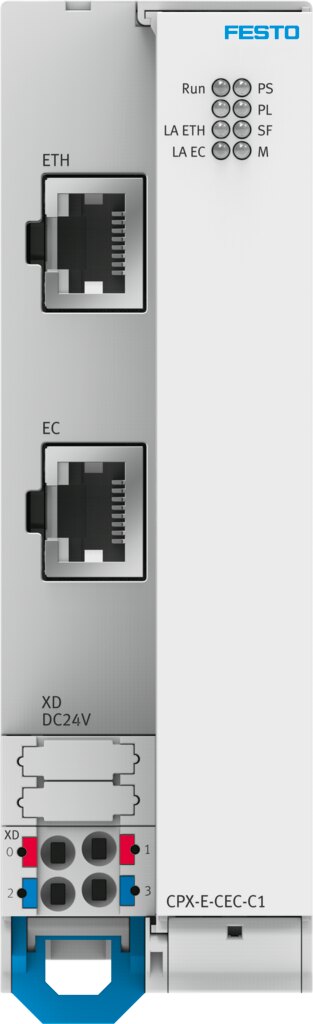

Steuerung CPX-E-CEC-C1 - Festo 5226780
Netto
zzgl. MwSt.
788,86 € inkl. 19 % MwSt., zzgl. Versand
662,91 €
Artikel
FES-5226780
Hersteller-Nr.
CPX-E-CEC-C1
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Abmessungen B x L x H | 42,2 mm x 76,5 mm x 125,8 mm |
|---|---|
| Rastermaß | 18,9 mm |
| Befestigungsart | mit Hutschiene |
| Max. Anzahl Module | 10 |
| Produktgewicht | 145 g |
| Einbaulage | senkrecht, waagrecht |
| Umgebungstemperatur | -5 ... 50 °C |
| Hinweis zur Umgebungstemperatur | -5 - 60 °C bei vertikalem Einbau |
| Lagertemperatur | -20 ... 70 °C |
| Relative Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Schutzart | IP20 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27 |
| Schutz gegen direktes und indirektes Berühren | PELV |
| LABS-Konformität | VDMA24364-Zone III |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| KC-Zeichen | KC-EMV |
| Zulassung | RCM Mark, c UL us - Listed (OL) |
| Zertifikat ausstellende Stelle | UL E239998 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Gehäuse | PA |
| Diagnose per LED | Force mode, Modulestatus, Netzwerkstatus Engineering Port 1, Netzwerkstatus EtherCAT, Run, Spannungsversorgung Elektronik/Sensoren, Spannungsversorgung Last, Systemfehler |
| Bedienelemente | DIP-Schalter für RUN/STOP |
| Einstellung IP-Adresse | DHCP, über CODESYS |
| Feldbus-Schnittstelle, Art | Ethernet |
| Feldbus-Schnittstelle, Protokoll | EtherCAT, EtherCAT CoE, EtherCAT EoE, EtherCAT FoE, EtherCAT Master |
| Feldbus-Schnittstelle, Funktion | Busanschluss weiterführend |
| Feldbus-Schnittstelle, Anschlussart | Dose |
| Feldbus-Schnittstelle, Anschlusstechnik | RJ45 |
| Feldbus-Schnittstelle, Anschlussbild | 00995789 |
| Feldbus-Schnittstelle, Anzahl Pole/Adern | 8 |
| Feldbus-Schnittstelle, Galvanische Trennung | ja |
| Feldbus-Schnittstelle, Übertragungsrate | 100 Mbit/s |
| Ethernet-Schnittstelle, Anschlussart | Dose |
| Ethernet-Schnittstelle, Protokoll | EasyIP, Modbus TCP, OPC-UA, TCP/IP |
| Ethernet-Schnittstelle, Funktion | Diagnose |
| Ethernet-Schnittstelle, Anschlusstechnik | RJ45 |
| Ethernet-Schnittstelle, Anschlussbild | 00995789 |
| Ethernet-Schnittstelle, Anzahl Pole/Adern | 8 |
| Ethernet-Schnittstelle, Übertragungsgeschwindigkeit | 10 Mbit/s, 100 Mbit/s |
| Maximale Adressvolumen Eingänge | 64 byte |
| Maximale Adressvolumen Ausgänge | 64 byte |
| Systemparameter | Diagnosespeicher, Failsafe-Reaktion, Systemstart |
| Modulparameter | Kanalalarme Unterspannung, Prozesswertdarstellung Analogmodule |
| Konfigurations-Unterstützung | CODESYS V3 |
| Zusätzliche Funktionen | CODESYS V3 |
| CPU Daten | Dual Core 650 MHz |
| Spannungsversorgung, Funktion | Elektronik und Sensoren |
| Spannungsversorgung, Anschlussart | Klemmleiste |
| Spannungsversorgung, Hinweis zur Anschlussart | > 4 A und UL 2x Klemmleiste zur Spannungsversorgung |
| Spannungsversorgung, Anschlusstechnik | Federzugklemme |
| Spannungsversorgung, Anschlussbild | 00995847 |
| Spannungsversorgung, Anzahl Pole/Adern | 4 |
| Nennbetriebsspannung DC Elektronik/Sensoren | 24 V |
| Zulässige Spannungsschwankungen Elektronik/Sensoren | ± 25 % |
| Spannungsversorgung, Leiterquerschnitt | 0,2 ... 1,5 mm² |
| Spannungsversorgung, Hinweis zum Leiterquerschnitt | 0,2 - 2,5 mm² für Leiter flexibel ohne Aderendhülse |
| Max. Stromversorgung | 8 A |
| Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren | typisch 65 mA |
| Netzausfallüberbrückung | 20 ms |
| Verpolungsschutz | 24 V-Sensorversorgung gegen 0 V-Sensorversorgung |
| Programmiersoftware | CODESYS provided by Festo |
| Programmspeicher | 12 MB Anwenderprogramm |
| Bearbeitungszeit | ca. 200 µs/1 k Anweisung |
| Funktionsbausteine | und andere, CPX-E Moduldiagnose lesen, CPX-E Diagnosestatus, CPX-E Diagnosetrace kopieren |
| Pufferzeit Echtzeituhr | 3 Wochen |
| Merker | 120 kB remanente Daten, Variablenkonzept CODESYS |
| Gewicht | 0,185 kg |
| Hersteller | Festo |
| Hersteller-Nr. | CPX-E-CEC-C1 |
| EAN | 4052568421458 |
| Zolltarifnummer | 85371091 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
