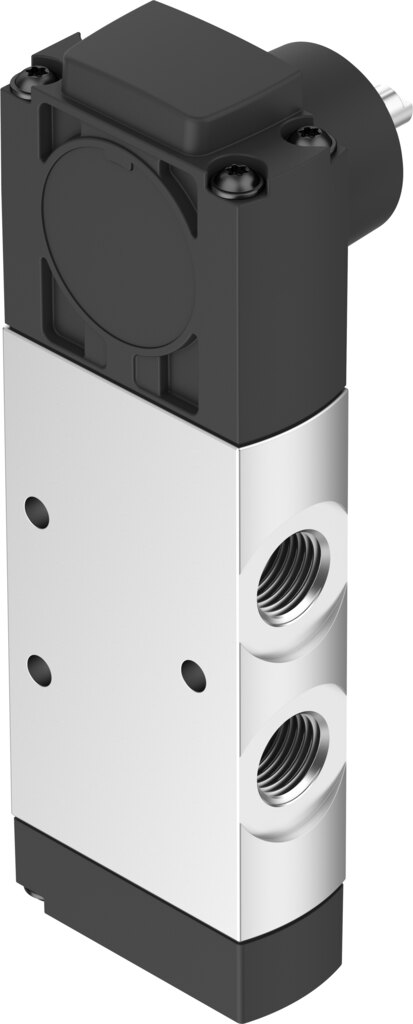

Schwenkhebelventil 5/2-Wege monostabil, 1/4 NPT, 1200 l/min VMEF-VL-M52-M-N14 - Festo 8048990
Das Schwenkhebelventil VMEF-VL-M52-M-N14 von Festo ist für die Positionsabfrage an Nocken, Schlitten und Kurvenbahnen ausgelegt und schaltet als monostabiles 5/2-Wege-Ventil. Kennwerte: 1200 l/min Normalnenndurchfluss, Anschluss 1/4 NPT und -0,95 bis 10 bar Betriebsdruck. Baubreite 20 mm.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Schwenkhebelventil VMEF-VL-M52-M-N14 schaltet bis 10 bar und lässt dabei 1200 l/min Normalnenndurchfluss durch. Ausgeführt ist das Schwenkhebelventil als monostabiles 5/2-Wege-Ventil.
Vorteile
- 1200 l/min Normalnenndurchfluss über Nennweite 7 mm.
- Für Vakuum und Überdruck: Betriebsdruck -0,95 bis 10 bar.
- Anschluss 1/4 NPT an allen 5 Ventilanschlüssen.
- Betätigungsmoment 1,2 Nm.
- Korrosionsbeständigkeitsklasse KBK 1.
- Maximale Schaltfrequenz 2,5 Hz.
Einsatz
Im Einsatz übernimmt das VMEF-VL-M52-M-N14 vor allem die Positionsabfrage an Nocken, Schlitten und Kurvenbahnen. Zur Montage wird das Schwenkhebelventil VMEF-VL-M52-M-N14 über Durchgangsbohrungen befestigt. Wird das VMEF-VL-M52-M-N14 mit geölter Druckluft betrieben, muss die Ölung danach dauerhaft bleiben.
Technische Daten

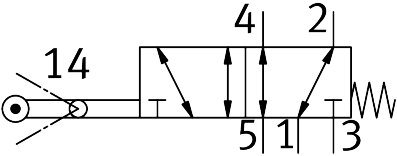

| Ventilfunktion | 5/2 monostabil |
|---|---|
| Betätigungsart | mechanisch |
| Baubreite | 20 mm |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 1200 l/min |
| Pneumatischer Arbeitsanschluss | 1/4 NPT |
| Betriebsdruck | -0,95 bis 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber, Schwenkantrieb |
| Rückstellart | mechanische Feder |
| Nennweite | 7 mm |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Steuerart | direkt |
| Strömungsrichtung | reversibel |
| Überdeckung | positive Überdeckung |
| Maximale Betätigungsgeschwindigkeit bei seitlicher Betätigung | 1 m/s |
| Maximale Schaltfrequenz | 2,5 Hz |
| Nockenwinkel | 45° |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | -10 bis 60 °C |
| Umgebungstemperatur | -10 bis 60 °C |
| Hinweis zur Umgebungstemperatur | Wärmeeinfluss auf Verschleiß |
| Betätigungsmoment | 1,2 Nm |
| Produktgewicht | 238 g |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | 1/4 NPT |
| Pneumatischer Anschluss 2 | 1/4 NPT |
| Pneumatischer Anschluss 3 | 1/4 NPT |
| Pneumatischer Anschluss 4 | 1/4 NPT |
| Pneumatischer Anschluss 5 | 1/4 NPT |
| Werkstoff-Hinweis | RoHS-konform |
| Werkstoff Deckel | PA-verstärkt |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Hersteller | Festo |
| Hersteller-Nr. | VMEF-VL-M52-M-N14 |
| EAN | 4052568647001 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium, eloxiert |
| Gewinde | NPT 1/4 |
| Nennweite DN [mm] | 7 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Funktion | 5/2 monostabil |
| Durchfluss [l/min] | 1200 |
| Serie | VMEF |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 1/4 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
