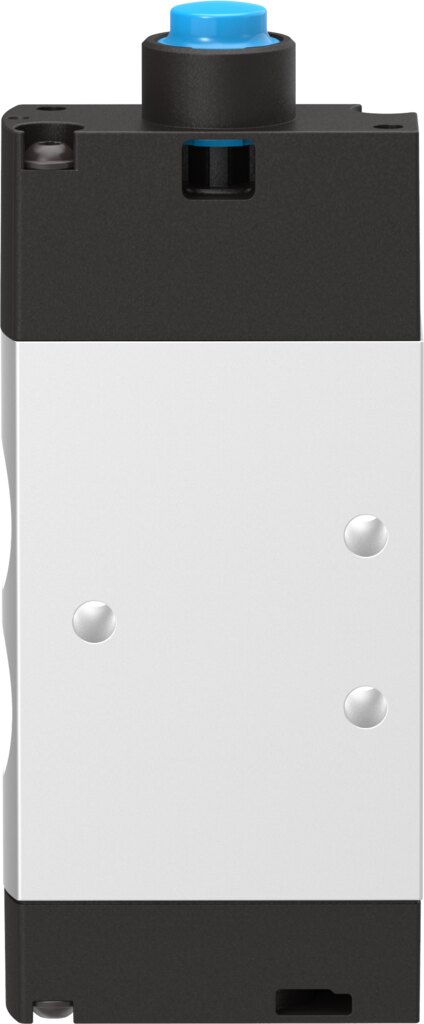

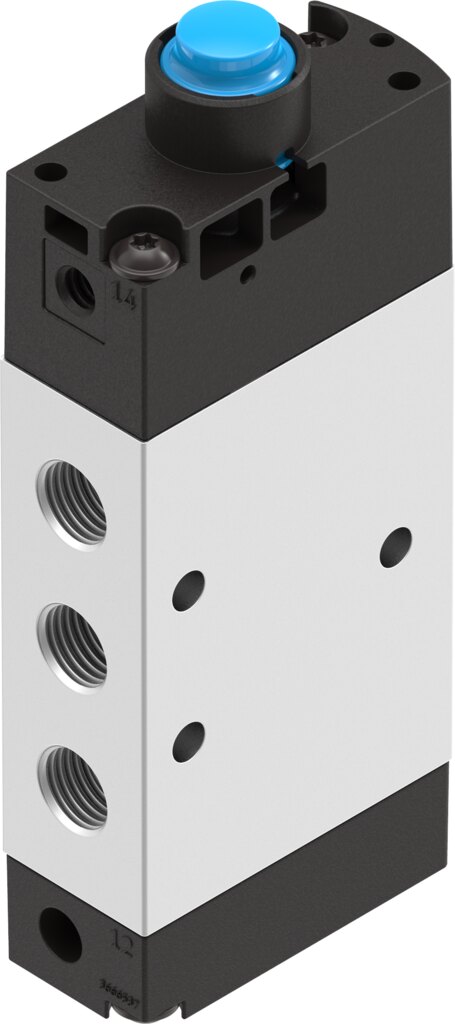

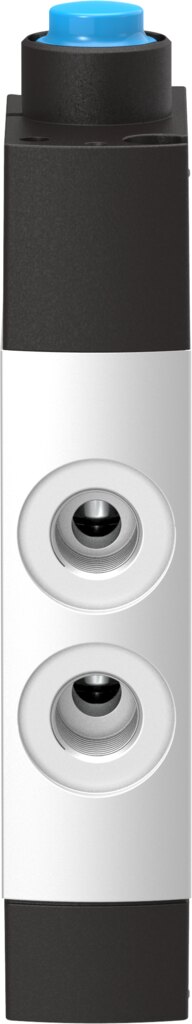

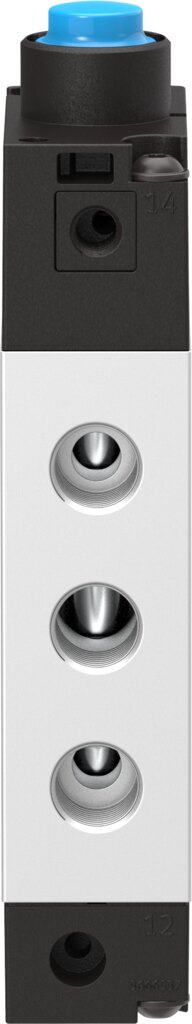

Stößelventil 5/2-Wege monostabil, 1/8 NPT, 750 l/min, bis 10 bar VMEF-SCZ-M52-M-N18 - Festo 8031330

Festo ✓ Originalprodukt Neuware

Das Stößelventil VMEF-SCZ-M52-M-N18 von Festo ist für das Erfassen von Endlagen an bewegten Maschinenteilen ausgelegt und schaltet als monostabiles 5/2-Wege-Ventil. Kennwerte: 750 l/min Normalnenndurchfluss, Anschluss 1/8 NPT und -0,95 bis 10 bar Betriebsdruck. Baubreite 20 mm.

Netto
98,45 €
zzgl. MwSt.
117,16 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8031330
Hersteller-Nr. VMEF-SCZ-M52-M-N18
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Stößelventil VMEF-SCZ-M52-M-N18 schaltet bis 10 bar und lässt dabei 750 l/min Normalnenndurchfluss durch. Es arbeitet als monostabiles 5/2-Wege-Ventil.

Vorteile

  • 750 l/min Normalnenndurchfluss über Nennweite 5,2 mm.
  • Schaltet Vakuum ab -0,95 bar ebenso wie Überdruck bis 10 bar.
  • Gewinde 1/8 NPT für den direkten Anschluss der Verschraubungen.
  • Schaltet mit 14 N Betätigungskraft.
  • Explosionsschutz für die ATEX-Zonen 1, 2, 21 und 22, damit ist der Typ VMEF-SCZ-M52-M-N18 auch im Ex-Bereich einsetzbar.
  • Korrosionsbeständigkeitsklasse KBK 2.

Einsatz

Im Einsatz übernimmt das VMEF-SCZ-M52-M-N18 vor allem das Erfassen von Endlagen an bewegten Maschinenteilen. Montiert wird das VMEF-SCZ-M52-M-N18 über Durchgangsbohrungen. Ölfreie Druckluft genügt, geölte ist zulässig, verlangt dann aber dauerhaft Öl am VMEF-SCZ-M52-M-N18. Die Betätigung nicht als mechanischen Anschlag verwenden.

Technische Daten

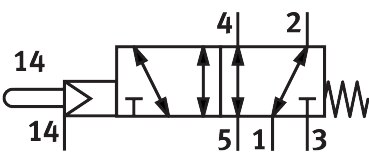

Ventilfunktion5/2 monostabil
Betätigungsartmechanisch
Baubreite20 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)750 l/min
Pneumatischer Arbeitsanschluss1/8 NPT
Betriebsdruck-0,95 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Nennweite5,2 mm
Anwendungshinweisnicht als mechanischen Anschlag verwenden
Dichtprinzipweich
Einbaulagebeliebig
Steuerartvorgesteuert
Steuerluftversorgungextern
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Steuerdruck2,5 bis 10 bar
Maximale Schaltfrequenz3 Hz
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Betätigungskraft14 N
Produktgewicht151 g
Befestigungsartmit Durchgangsbohrung
Anschluss Steuerluft 12/14M5
Pneumatischer Anschluss 11/8 NPT
Pneumatischer Anschluss 21/8 NPT
Pneumatischer Anschluss 31/8 NPT
Pneumatischer Anschluss 41/8 NPT
Pneumatischer Anschluss 51/8 NPT
Werkstoff-HinweisRoHS-konform
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Gewicht0,165 kg
HerstellerFesto
Hersteller-Nr.VMEF-SCZ-M52-M-N18
EAN4052568428525
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
GewindeNPT 1/8
Nennweite DN [mm]5,2
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]750
BauartKolben-Schieber
SerieVMEF
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
