Schwenkhebelventil 3/2-Wege monostabil, G1/4, 870 l/min, bis 10 bar VMEF-VBT-M32-M-G14 - Festo 8048968

Festo ✓ Originalprodukt Neuware

Für die rein pneumatische Signalerzeugung in Ablaufsteuerungen liefert Festo das Schwenkhebelventil VMEF-VBT-M32-M-G14 mit monostabiler 3/2-Wege-Funktion. Es bietet 870 l/min Normalnenndurchfluss, Anschluss G1/4 und -0,95 bis 10 bar Betriebsdruck. Baubreite 20 mm. Betätigungsmoment 1,2 Nm.

Netto
82,19 €
zzgl. MwSt.
97,81 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8048968
Hersteller-Nr. VMEF-VBT-M32-M-G14
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

870 l/min Normalnenndurchfluss bei maximal 10 bar Betriebsdruck: so leistungsfähig arbeitet das Schwenkhebelventil VMEF-VBT-M32-M-G14. Es arbeitet als monostabiles 3/2-Wege-Ventil.

Vorteile

  • Normalnenndurchfluss 870 l/min bei Nennweite 6 mm.
  • Für Vakuum und Überdruck: Betriebsdruck -0,95 bis 10 bar.
  • Gewinde G1/4 für den direkten Anschluss der Verschraubungen.
  • Betätigungsmoment 1,2 Nm.
  • Korrosionsbeständigkeitsklasse KBK 1.
  • Maximale Schaltfrequenz 2,5 Hz.

Einsatz

Im Einsatz übernimmt das VMEF-VBT-M32-M-G14 vor allem die rein pneumatische Signalerzeugung in Ablaufsteuerungen. Das VMEF-VBT-M32-M-G14 wird über Durchgangsbohrungen befestigt. Ölfreie Druckluft genügt, geölte ist zulässig, verlangt dann aber dauerhaft Öl am VMEF-VBT-M32-M-G14.

Technische Daten

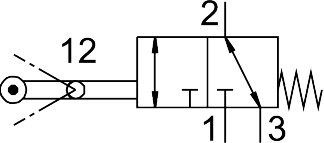

Ventilfunktion3/2 monostabil
Betätigungsartmechanisch
Baubreite20 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)870 l/min
Pneumatischer ArbeitsanschlussG1/4
Betriebsdruck-0,95 bis 10 bar
Konstruktiver AufbauSchwenkantrieb, Teller-Sitz
Rückstellartmechanische Feder
Nennweite6 mm
Dichtprinzipweich
Einbaulagebeliebig
Steuerartdirekt
Strömungsrichtungreversibel
ÜberdeckungNullüberdeckung
Maximale Betätigungsgeschwindigkeit bei seitlicher Betätigung1 m/s
Maximale Schaltfrequenz2,5 Hz
Nockenwinkel45°
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Hinweis zur UmgebungstemperaturWärmeeinfluss auf Verschleiß
Betätigungsmoment1,2 Nm
Produktgewicht178 g
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 1G1/4
Pneumatischer Anschluss 2G1/4
Pneumatischer Anschluss 3G1/4
Werkstoff-HinweisRoHS-konform
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Gewicht0,22 kg
HerstellerFesto
Hersteller-Nr.VMEF-VBT-M32-M-G14
EAN4052568646783
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
GewindeG 1/4
Nennweite DN [mm]6
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktion3/2 monostabil
Durchfluss [l/min]870
SerieVMEF
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/4
Temperaturbereich-10-60 °C
Temperatur (max.)60
