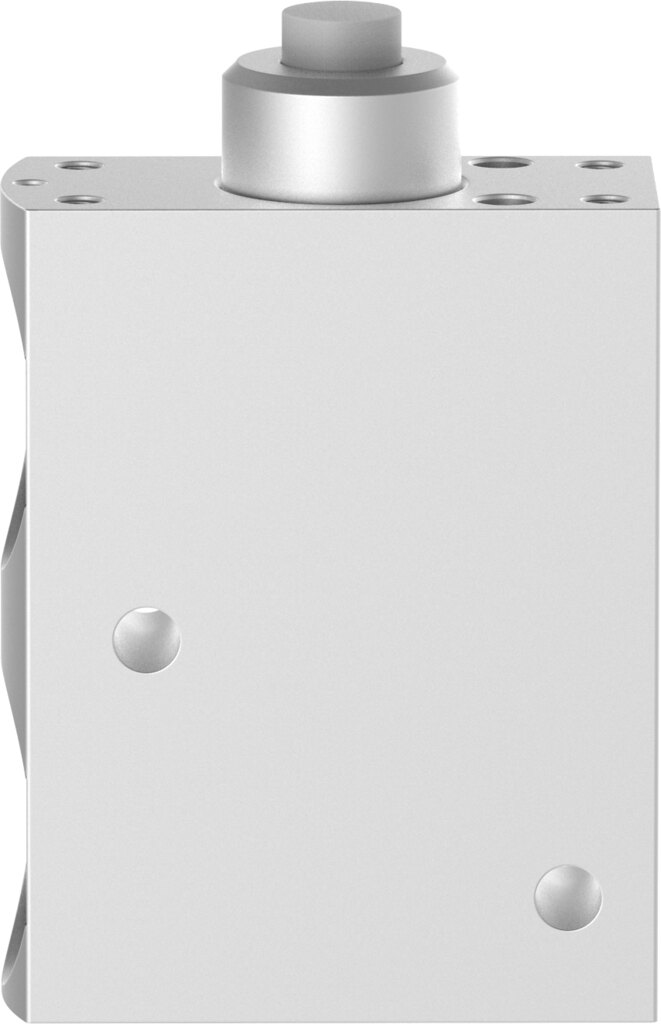

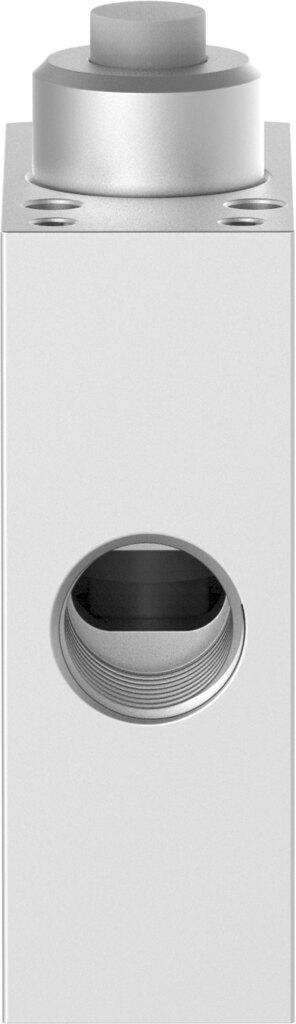

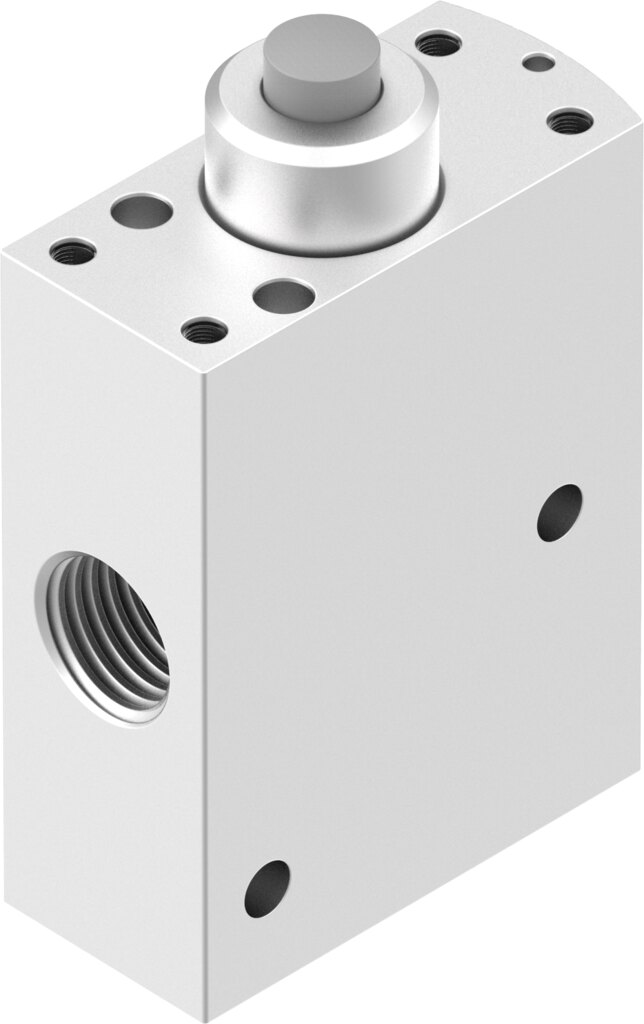

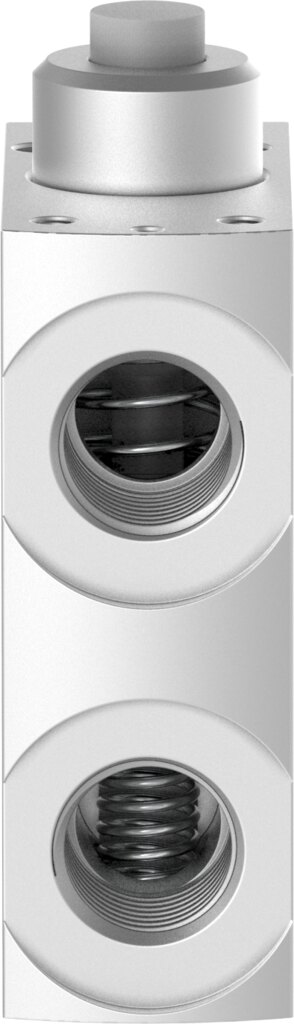

Stößelventil 3/2-Wege Grundstellung geschlossen, 1/4 NPT, 870 l/min VMEF-ST-M32-M-N14 - Festo 8031310
Das Stößelventil VMEF-ST-M32-M-N14 von Festo ist für die Positionsabfrage an Nocken, Schlitten und Kurvenbahnen ausgelegt und schaltet als 3/2-Wege-Ventil (Grundstellung geschlossen, monostabil). Kennwerte: 870 l/min Normalnenndurchfluss, Anschluss 1/4 NPT und -0,95 bis 10 bar Betriebsdruck.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit 870 l/min Normalnenndurchfluss und bis 10 bar Betriebsdruck schaltet das Stößelventil VMEF-ST-M32-M-N14 die Druckluft direkt, ohne Vorsteuerung. Ausgeführt ist das Stößelventil als 3/2-Wege-Ventil (Grundstellung geschlossen, monostabil).
Ihre Vorteile
- Normalnenndurchfluss 870 l/min bei Nennweite 6 mm.
- Arbeitet von -0,95 bar Vakuum bis 10 bar Überdruck.
- Anschluss 1/4 NPT an allen 3 Ventilanschlüssen.
- Schaltet mit 46 N Betätigungskraft.
- Explosionsschutz für die ATEX-Zonen 1, 2, 21 und 22, damit ist der Typ VMEF-ST-M32-M-N14 auch im Ex-Bereich einsetzbar.
- Korrosionsbeständigkeitsklasse KBK 2.
Einsatz
Das VMEF-ST-M32-M-N14 ist die passende Wahl für die Positionsabfrage an Nocken, Schlitten und Kurvenbahnen. Das VMEF-ST-M32-M-N14 wird über Durchgangsbohrungen befestigt. Geölter Betrieb ist beim VMEF-ST-M32-M-N14 möglich, danach aber dauerhaft erforderlich. Die Betätigung nicht als mechanischen Anschlag verwenden.
Technische Daten
| Ventilfunktion | 3/2 geschlossen monostabil |
|---|---|
| Betätigungsart | mechanisch |
| Baubreite | 20 mm |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 870 l/min |
| Pneumatischer Arbeitsanschluss | 1/4 NPT |
| Betriebsdruck | -0,95 bis 10 bar |
| Konstruktiver Aufbau | Teller-Sitz |
| Rückstellart | mechanische Feder |
| Nennweite | 6 mm |
| Anwendungshinweis | nicht als mechanischen Anschlag verwenden |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Steuerart | direkt |
| Strömungsrichtung | reversibel |
| Überdeckung | Nullüberdeckung |
| Maximale Schaltfrequenz | 3 Hz |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | -10 bis 60 °C |
| Umgebungstemperatur | -10 bis 60 °C |
| Betätigungskraft | 46 N |
| Produktgewicht | 110 g |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | 1/4 NPT |
| Pneumatischer Anschluss 2 | 1/4 NPT |
| Pneumatischer Anschluss 3 | 1/4 NPT |
| Werkstoff-Hinweis | RoHS-konform |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Gewicht | 0,115 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VMEF-ST-M32-M-N14 |
| EAN | 4052568428389 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium, eloxiert |
| Gewinde | NPT 1/4 |
| Nennweite DN [mm] | 6 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Funktion | 3/2 geschlossen monostabil |
| Durchfluss [l/min] | 870 |
| Bauart | Teller-Sitz |
| Serie | VMEF |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 1/4 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
