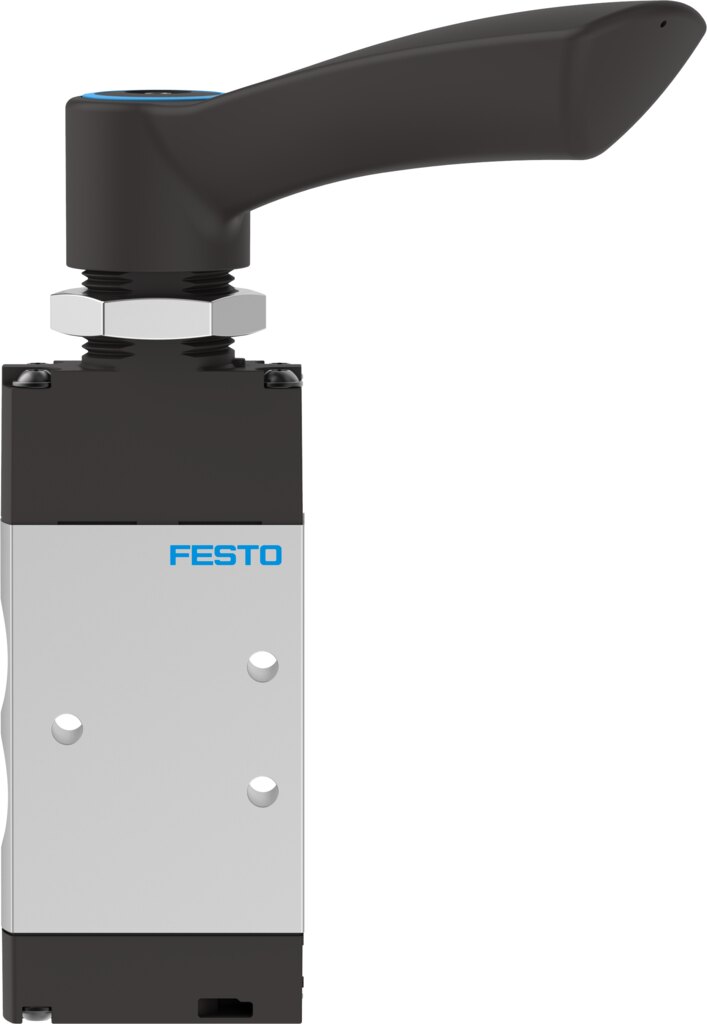

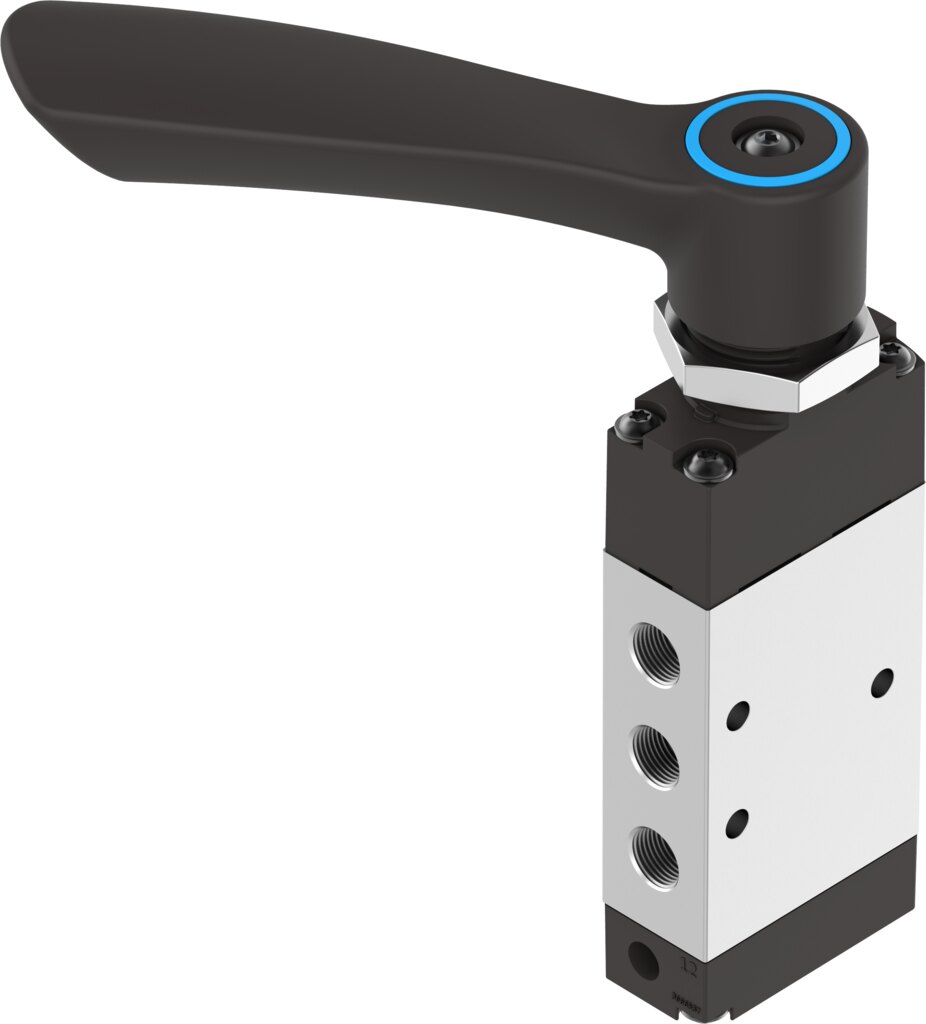

Handhebelventil 5/2-Wege monostabil, G1/8, 750 l/min, bis 10 bar VHEF-H-M52-M-G18 - Festo 8081001

Festo ✓ Originalprodukt Neuware

Das Handhebelventil VHEF-H-M52-M-G18 von Festo arbeitet mit monostabiler 5/2-Wege-Funktion und eignet sich für die direkte Handbedienung pneumatischer Steuerungen. Ausgelegt für 750 l/min Normalnenndurchfluss, Anschluss G1/8 und -0,95 bis 10 bar Betriebsdruck. Baubreite 20 mm.

Netto
158,35 €
zzgl. MwSt.
188,44 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8081001
Hersteller-Nr. VHEF-H-M52-M-G18
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

750 l/min Normalnenndurchfluss bei maximal 10 bar Betriebsdruck: so leistungsfähig arbeitet das Handhebelventil VHEF-H-M52-M-G18. Ausgeführt ist das Handhebelventil als monostabiles 5/2-Wege-Ventil.

Vorteile

  • 750 l/min Normalnenndurchfluss über Nennweite 5,2 mm.
  • Für Vakuum und Überdruck: Betriebsdruck -0,95 bis 10 bar.
  • Anschluss G1/8 an allen 5 Ventilanschlüssen.
  • Betätigungsmoment 0,6 Nm.
  • Explosionsschutz für die ATEX-Zonen 1, 2, 21 und 22, damit ist der Typ VHEF-H-M52-M-G18 auch im Ex-Bereich einsetzbar.
  • Korrosionsbeständigkeitsklasse KBK 1.

Einsatz

Im Einsatz übernimmt das VHEF-H-M52-M-G18 vor allem die direkte Handbedienung pneumatischer Steuerungen. Zur Montage wird das Handhebelventil VHEF-H-M52-M-G18 über Durchgangsbohrungen befestigt. Wird das VHEF-H-M52-M-G18 mit geölter Druckluft betrieben, muss die Ölung danach dauerhaft bleiben. Laut Hersteller nur von Hand betätigen.

Technische Daten

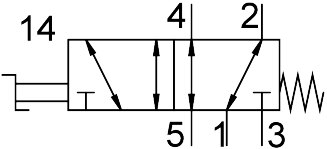

Ventilfunktion5/2 monostabil
Betätigungsartmanuell
Baubreite20 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)750 l/min
Pneumatischer ArbeitsanschlussG1/8
Betriebsdruck-0,95 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Nennweite5,2 mm
Abluftfunktiondrosselbar
Anwendungshinweisnur von Hand betätigen
Dichtprinzipweich
Einbaulagebeliebig
Steuerartdirekt
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Maximale Schaltfrequenz0,5 Hz
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Betätigungsmoment0,6 Nm
Maximale Kraft auf die Betätigung200 N
Maximale Querkraft auf die Betätigung200 N
Produktgewicht265 g
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 1G1/8
Pneumatischer Anschluss 2G1/8
Pneumatischer Anschluss 3G1/8
Pneumatischer Anschluss 4G1/8
Pneumatischer Anschluss 5G1/8
Werkstoff-HinweisRoHS-konform
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff HebelPA-verstärkt
Gewicht0,28 kg
HerstellerFesto
Hersteller-Nr.VHEF-H-M52-M-G18
EAN4052568454371
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
GewindeG 1/8
Nennweite DN [mm]5,2
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]750
BauartKolben-Schieber
SerieVHEF
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
