Schwenkhebelventil 5/2-Wege monostabil, G1/4, 1200 l/min, bis 10 bar VMEF-VB-M52-M-G14 - Festo 8048970
Das Schwenkhebelventil VMEF-VB-M52-M-G14 von Festo arbeitet mit monostabiler 5/2-Wege-Funktion und eignet sich für Grenztaster-Aufgaben ohne elektrische Signale. Kennwerte: 1200 l/min Normalnenndurchfluss, Anschluss G1/4 und -0,95 bis 10 bar Betriebsdruck. Baubreite 20 mm. Betätigungsmoment 1,2 Nm.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung

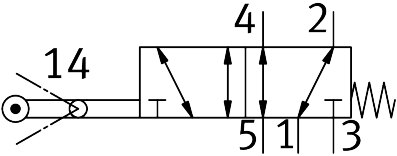

Das Schwenkhebelventil VMEF-VB-M52-M-G14 schaltet bis 10 bar und lässt dabei 1200 l/min Normalnenndurchfluss durch. Ausgeführt ist das Schwenkhebelventil als monostabiles 5/2-Wege-Ventil.
Ihre Vorteile
- 1200 l/min Normalnenndurchfluss über Nennweite 7 mm.
- Arbeitet von -0,95 bar Vakuum bis 10 bar Überdruck.
- Anschluss G1/4 an allen 5 Ventilanschlüssen.
- Betätigungsmoment 1,2 Nm.
- Korrosionsbeständigkeitsklasse KBK 1.
- Maximale Schaltfrequenz 2,5 Hz.
Einsatz
Typische Aufgaben für das VMEF-VB-M52-M-G14: Grenztaster-Aufgaben ohne elektrische Signale. Das VMEF-VB-M52-M-G14 wird über Durchgangsbohrungen befestigt. Geölter Betrieb ist beim VMEF-VB-M52-M-G14 möglich, danach aber dauerhaft erforderlich.
Technische Daten
| Ventilfunktion | 5/2 monostabil |
|---|---|
| Betätigungsart | mechanisch |
| Baubreite | 20 mm |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 1200 l/min |
| Pneumatischer Arbeitsanschluss | G1/4 |
| Betriebsdruck | -0,95 bis 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber, Schwenkantrieb |
| Rückstellart | mechanische Feder |
| Nennweite | 7 mm |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Steuerart | direkt |
| Strömungsrichtung | reversibel |
| Überdeckung | positive Überdeckung |
| Maximale Betätigungsgeschwindigkeit bei seitlicher Betätigung | 1 m/s |
| Maximale Schaltfrequenz | 2,5 Hz |
| Nockenwinkel | 45° |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | -10 bis 60 °C |
| Umgebungstemperatur | -10 bis 60 °C |
| Hinweis zur Umgebungstemperatur | Wärmeeinfluss auf Verschleiß |
| Betätigungsmoment | 1,2 Nm |
| Produktgewicht | 238 g |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | G1/4 |
| Pneumatischer Anschluss 2 | G1/4 |
| Pneumatischer Anschluss 3 | G1/4 |
| Pneumatischer Anschluss 4 | G1/4 |
| Pneumatischer Anschluss 5 | G1/4 |
| Werkstoff-Hinweis | RoHS-konform |
| Werkstoff Deckel | PA-verstärkt |
| Werkstoff Dichtungen | NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Gewicht | 0,28 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VMEF-VB-M52-M-G14 |
| EAN | 4052568646806 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium, eloxiert |
| Gewinde | G 1/4 |
| Nennweite DN [mm] | 7 |
| Dichtmaterial | NBR |
| Gehäusewerkstoff | Aluminium, eloxiert |
| Medium | Druckluft |
| Funktion | 5/2 monostabil |
| Durchfluss [l/min] | 1200 |
| Serie | VMEF |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | G1/4 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
