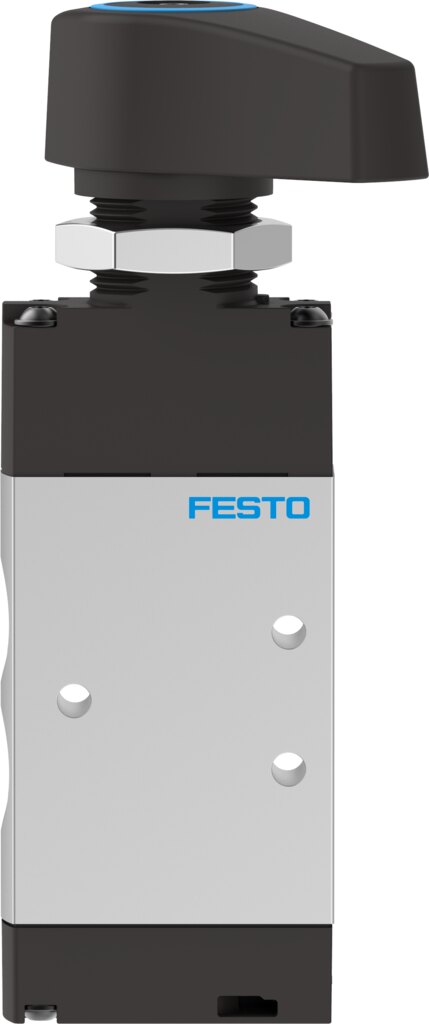

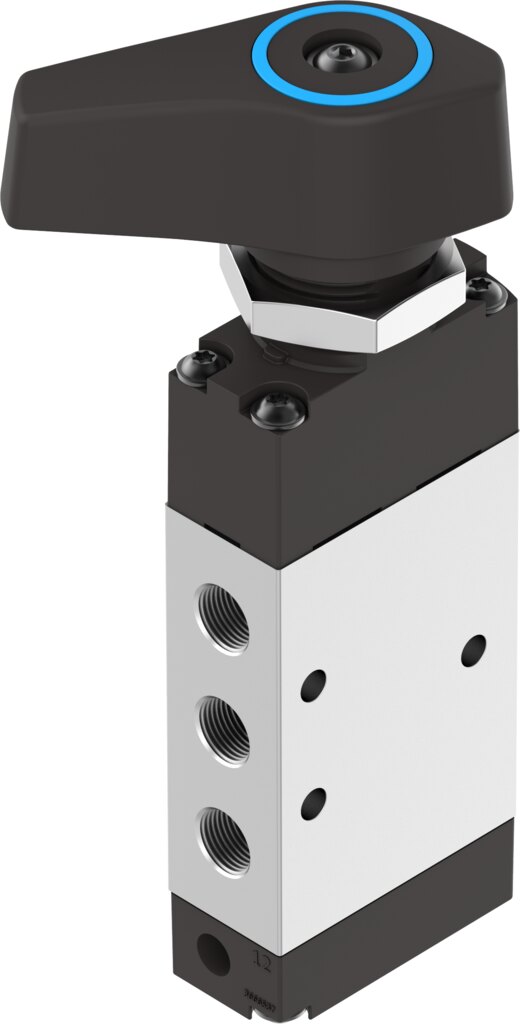

Wahlschalterventil 5/3-Wege Mittelstellung entlüftet, G1/8, 530 l/min VHEF-E-P53E-M-G18 - Festo 8080988

Festo ✓ Originalprodukt Neuware

Für die direkte Handbedienung pneumatischer Steuerungen liefert Festo das Wahlschalterventil VHEF-E-P53E-M-G18 mit 5/3-Wege-Funktion und entlüfteter Mittelstellung. Es bietet 530 l/min Normalnenndurchfluss, Anschluss G1/8 und -0,95 bis 10 bar Betriebsdruck. Baubreite 20 mm. Betätigungsmoment 0,7 Nm.

Netto
105,75 €
zzgl. MwSt.
125,84 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8080988
Hersteller-Nr. VHEF-E-P53E-M-G18
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

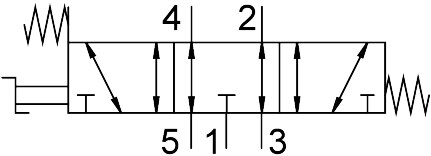

Mit 530 l/min Normalnenndurchfluss und bis 10 bar Betriebsdruck schaltet das Wahlschalterventil VHEF-E-P53E-M-G18 die Druckluft direkt, ohne Vorsteuerung. Das Wahlschalterventil schaltet als 5/3-Wege-Ventil mit entlüfteter Mittelstellung.

Das spricht dafür

  • 530 l/min Normalnenndurchfluss über Nennweite 5,2 mm.
  • Arbeitet von -0,95 bar Vakuum bis 10 bar Überdruck.
  • Gewinde G1/8 für den direkten Anschluss der Verschraubungen.
  • Betätigungsmoment 0,7 Nm.
  • ATEX-Zonen 1, 2, 21 und 22 laut Herstellerangabe für den VHEF-E-P53E-M-G18.
  • Korrosionsbeständigkeitsklasse KBK 1.

Einsatz

Das VHEF-E-P53E-M-G18 ist die passende Wahl für die direkte Handbedienung pneumatischer Steuerungen. Das VHEF-E-P53E-M-G18 wird über Durchgangsbohrungen befestigt. Geölter Betrieb ist beim VHEF-E-P53E-M-G18 möglich, danach aber dauerhaft erforderlich. Laut Hersteller nur von Hand betätigen.

Technische Daten

Ventilfunktion5/3 entlüftet
Betätigungsartmanuell
Baubreite20 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)530 l/min
Pneumatischer ArbeitsanschlussG1/8
Betriebsdruck-0,95 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Nennweite5,2 mm
Abluftfunktiondrosselbar
Anwendungshinweisnur von Hand betätigen
Dichtprinzipweich
Einbaulagebeliebig
Steuerartdirekt
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Maximale Schaltfrequenz0,5 Hz
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Betätigungsmoment0,7 Nm
Maximale Kraft auf die Betätigung200 N
Maximale Querkraft auf die Betätigung200 N
Produktgewicht235 g
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 1G1/8
Pneumatischer Anschluss 2G1/8
Pneumatischer Anschluss 3G1/8
Pneumatischer Anschluss 4G1/8
Pneumatischer Anschluss 5G1/8
Werkstoff-HinweisRoHS-konform
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff HebelPA-verstärkt
Gewicht0,25 kg
HerstellerFesto
Hersteller-Nr.VHEF-E-P53E-M-G18
EAN4052568454333
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
GewindeG 1/8
Nennweite DN [mm]5,2
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktion5/3 entlüftet
Durchfluss [l/min]530
BauartKolben-Schieber
SerieVHEF
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
