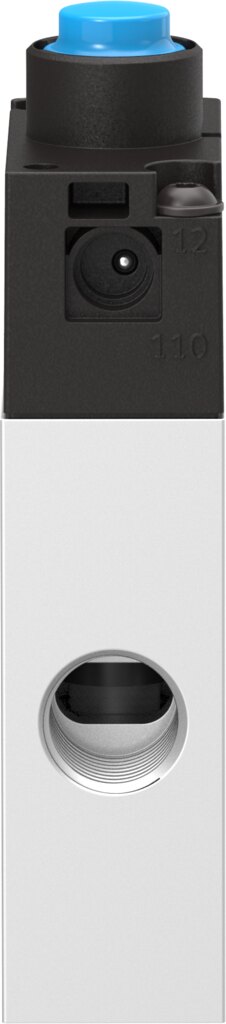

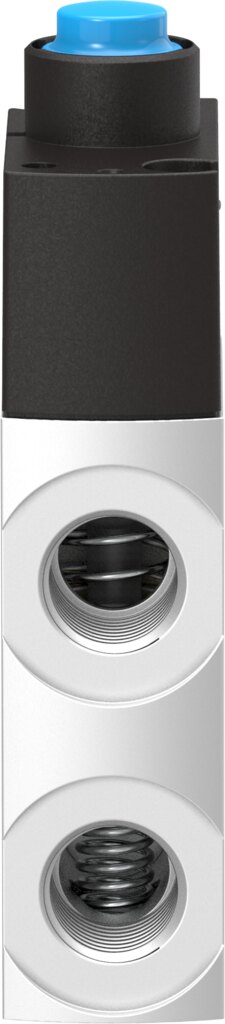

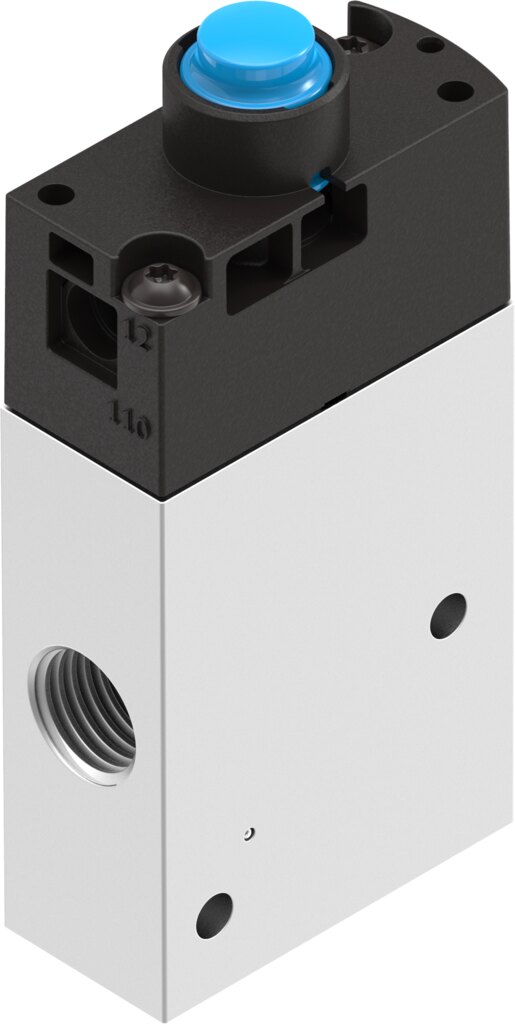

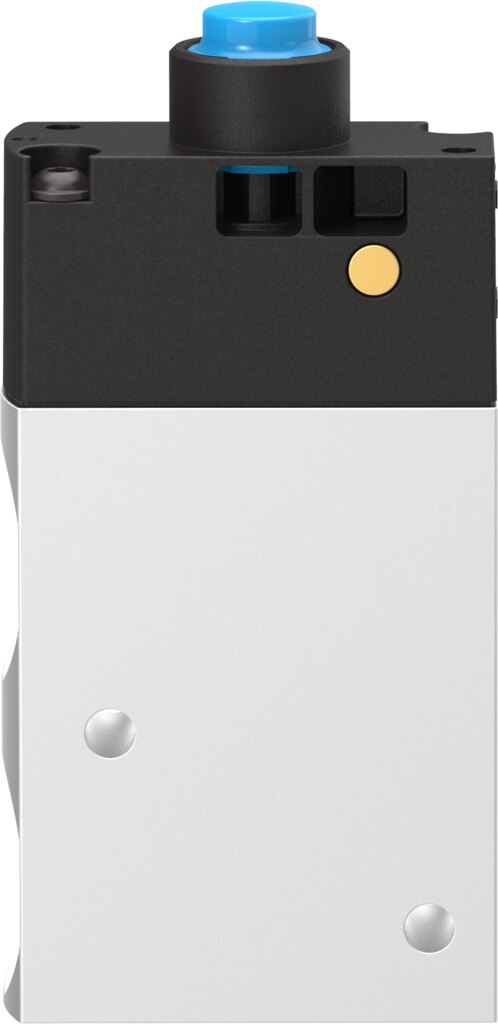

Stößelventil 3/2-Wege Grundstellung geschlossen, 1/4 NPT, 870 l/min VMEF-STC-M32-M-N14 - Festo 8031334

Festo ✓ Originalprodukt Neuware

Das Stößelventil VMEF-STC-M32-M-N14 von Festo ist für Grenztaster-Aufgaben ohne elektrische Signale ausgelegt und schaltet als 3/2-Wege-Ventil (Grundstellung geschlossen, monostabil). Kennwerte: 870 l/min Normalnenndurchfluss, Anschluss 1/4 NPT und 3,5 bis 10 bar Betriebsdruck. Baubreite 20 mm.

Netto
71,35 €
zzgl. MwSt.
84,91 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8031334
Hersteller-Nr. VMEF-STC-M32-M-N14
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Stößelventil VMEF-STC-M32-M-N14 schaltet bis 10 bar und lässt dabei 870 l/min Normalnenndurchfluss durch. Das Stößelventil schaltet als 3/2-Wege-Ventil (Grundstellung geschlossen, monostabil).

Vorteile

  • 870 l/min Normalnenndurchfluss über Nennweite 6 mm.
  • Betriebsdruck 3,5 bis 10 bar.
  • Anschluss 1/4 NPT an allen 3 Ventilanschlüssen.
  • Betätigungskraft 14 N.
  • Für ATEX-Zone 1 und 2 (Gas) sowie 21 und 22 (Staub) ausgelegt, so kann der Typ VMEF-STC-M32-M-N14 auch im Ex-Bereich schalten.
  • Korrosionsbeständigkeitsklasse KBK 2.

Einsatz

Im Einsatz übernimmt das VMEF-STC-M32-M-N14 vor allem Grenztaster-Aufgaben ohne elektrische Signale. Zur Montage wird das Stößelventil VMEF-STC-M32-M-N14 über Durchgangsbohrungen befestigt. Ölfreie Druckluft genügt, geölte ist zulässig, verlangt dann aber dauerhaft Öl am VMEF-STC-M32-M-N14. Die Betätigung nicht als mechanischen Anschlag verwenden.

Technische Daten

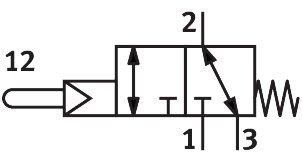

Ventilfunktion3/2 geschlossen monostabil
Betätigungsartmechanisch
Baubreite20 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)870 l/min
Pneumatischer Arbeitsanschluss1/4 NPT
Betriebsdruck3,5 bis 10 bar
Konstruktiver AufbauTeller-Sitz
Rückstellartmechanische Feder
Nennweite6 mm
Anwendungshinweisnicht als mechanischen Anschlag verwenden
Dichtprinzipweich
Einbaulagebeliebig
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungreversibel
ÜberdeckungNullüberdeckung
Steuerdruck3,5 bis 10 bar
Maximale Schaltfrequenz3 Hz
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Betätigungskraft14 N
Produktgewicht124 g
Befestigungsartmit Durchgangsbohrung
Anschluss Steuerluft 12/14M5
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 21/4 NPT
Pneumatischer Anschluss 31/4 NPT
Werkstoff-HinweisRoHS-konform
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Gewicht0,135 kg
HerstellerFesto
Hersteller-Nr.VMEF-STC-M32-M-N14
EAN4052568428563
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
GewindeNPT 1/4
Nennweite DN [mm]6
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktion3/2 geschlossen monostabil
Durchfluss [l/min]870
BauartTeller-Sitz
SerieVMEF
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/4
Temperaturbereich-10-60 °C
Temperatur (max.)60
