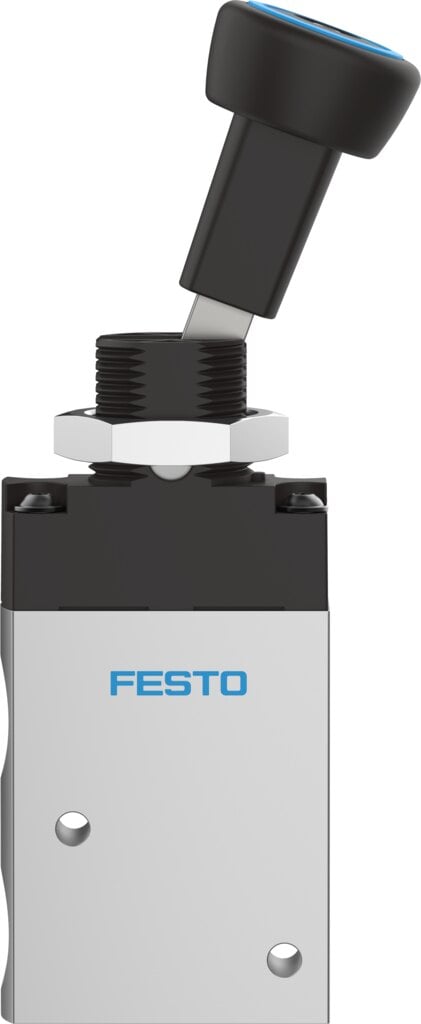

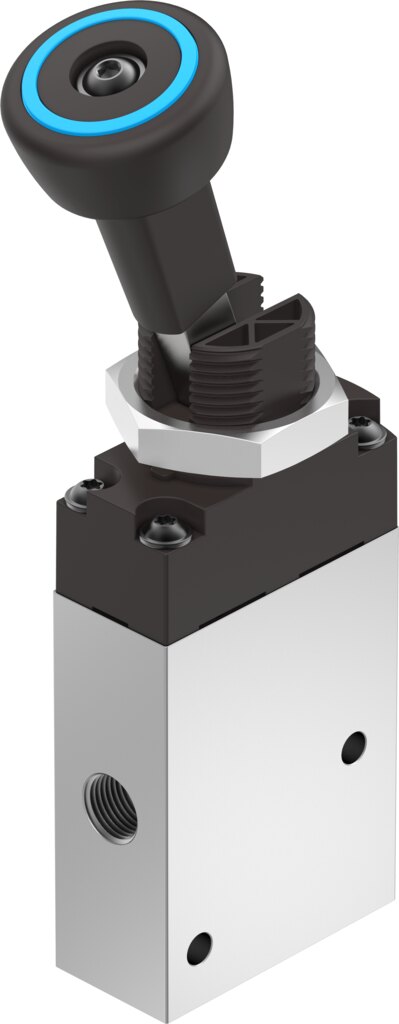

Kipphebelventil 3/2-Wege offen/geschlossen, 1/8 NPT, 750 l/min VHEF-VT-M32-M-N18 - Festo 5300044

Festo ✓ Originalprodukt Neuware

Das Kipphebelventil VHEF-VT-M32-M-N18 von Festo ist für die direkte Handbedienung pneumatischer Steuerungen ausgelegt und schaltet als 3/2-Wege-Ventil (offen/geschlossen, monostabil). Es bietet 750 l/min Normalnenndurchfluss, Anschluss 1/8 NPT und -0,95 bis 10 bar Betriebsdruck. Baubreite 20 mm.

Netto
72,30 €
zzgl. MwSt.
86,04 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-5300044
Hersteller-Nr. VHEF-VT-M32-M-N18
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Kipphebelventil VHEF-VT-M32-M-N18 schaltet bis 10 bar und lässt dabei 750 l/min Normalnenndurchfluss durch. Das Kipphebelventil schaltet als 3/2-Wege-Ventil (offen/geschlossen, monostabil).

Ihre Vorteile

  • Normalnenndurchfluss 750 l/min bei Nennweite 5,6 mm.
  • Schaltet Vakuum ab -0,95 bar ebenso wie Überdruck bis 10 bar.
  • Gewinde 1/8 NPT für den direkten Anschluss der Verschraubungen.
  • Betätigungsmoment 0,6 Nm.
  • Explosionsschutz für die ATEX-Zonen 1, 2, 21 und 22, damit ist der Typ VHEF-VT-M32-M-N18 auch im Ex-Bereich einsetzbar.
  • Korrosionsbeständigkeitsklasse KBK 1.

Einsatz

Das VHEF-VT-M32-M-N18 ist die passende Wahl für die direkte Handbedienung pneumatischer Steuerungen. Montiert wird das VHEF-VT-M32-M-N18 über Durchgangsbohrungen. Wird das VHEF-VT-M32-M-N18 mit geölter Druckluft betrieben, muss die Ölung danach dauerhaft bleiben. Laut Hersteller nur von Hand betätigen.

Technische Daten

Ventilfunktion3/2 offen/geschlossen monostabil
Betätigungsartmanuell
Baubreite20 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)750 l/min
Pneumatischer Arbeitsanschluss1/8 NPT
Betriebsdruck-0,95 bis 10 bar
Konstruktiver AufbauTeller-Sitz
Rückstellartmechanische Feder
Nennweite5,6 mm
Abluftfunktiondrosselbar
Anwendungshinweisnur von Hand betätigen
Dichtprinzipweich
Einbaulagebeliebig
Steuerartdirekt
Strömungsrichtungreversibel
ÜberdeckungNullüberdeckung
Maximale Schaltfrequenz0,5 Hz
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 60 °C
Umgebungstemperatur-10 bis 60 °C
Betätigungsmoment0,6 Nm
Maximale Kraft auf die Betätigung200 N
Maximale Querkraft auf die Betätigung140 N
Produktgewicht174 g
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 11/8 NPT
Pneumatischer Anschluss 21/8 NPT
Pneumatischer Anschluss 31/8 NPT
Werkstoff-HinweisRoHS-konform
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff HebelPA-verstärkt
HerstellerFesto
Hersteller-Nr.VHEF-VT-M32-M-N18
EAN4052568422974
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
GewindeNPT 1/8
Nennweite DN [mm]5,6
DichtmaterialNBR
GehäusewerkstoffAluminium, eloxiert
MediumDruckluft
Funktion3/2 offen/geschlossen monostabil
Durchfluss [l/min]750
BauartTeller-Sitz
SerieVHEF
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 1/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
